Precor Resolute Selectorized Line Montageanleitung Seite 12

4
5
52
49
17
6
45
52
7
15
14
9
16
9
52
8
34
45
©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung
Werkzeuge: Sechskantschlüssel, 6 mm
Drehmomentschlüssel
1 45 M10 x 65 mm
Zylinderkopfschrauben mit
Innensechskant
2 52 Unterlegscheiben, 11 mm
1 M10 Nylon-Sicherungsmutter
34
Werkzeuge: Sechskantschlüssel, 8 mm
Steckschlüssel, 17 mm
34
1 17
2 9 Stoßschützer
1 zusätzlicher
16
Gewichtabstandshalter, 2½ Zoll
1 14 zusätzliches Gewicht
1 zusätzlicher Gewichtgriff
15
1 M10 x 65 mm Zylinderkopfschrau-
45
ben mit Innensechskant
2 52 Unterlegscheiben, 11 mm
1 M10 Nylon-Sicherungsmutter
34
Werkzeuge: Sechskantschlüssel, 8 mm
Steckschlüssel, 17 mm

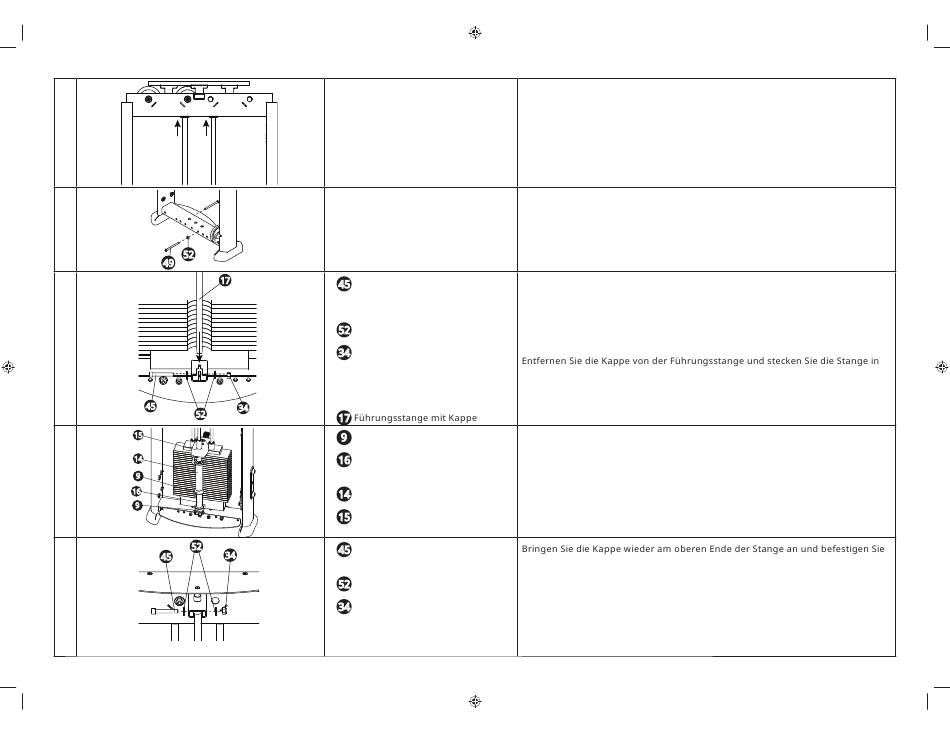

Bringen Sie die Führungsstangen in eine senkrechte Position. Lassen Sie eine
zweite Person die Führungsstangen in den oberen Teil des Rahmens heben.
Während eine zweite Person die Stangen in den oberen Rahmen hält, setzen
Sie die beiden in Schritt 1 entfernten Führungsstangen-Schrauben unterhalb
der Führungsstangen wieder in den unteren Rahmen ein. Fixieren Sie sie an
der Trittplatte. Lassen Sie die Führungsstangen auf die Schrauben fallen und
ziehen Sie die Schrauben vollständig fest. Ziehen Sie die M10-Schrauben auf ein
Drehmoment von 43 Nm (32 ft-lb) an.
Bereiten Sie die untere Basis für die Montage des Zusatzgewichts vor. Setzen
Sie die Befestigungsschraube durch die Halterung am Gewichtsblock-Abstand-
halter ein.
die Halterungsöffnung, die durch die Schraube gesichert ist.
Schieben Sie einen Dämpfer auf die dritte Führungsstange, gefolgt von dem
Zusatzgewicht-Abstandhalter, einem weiteren Dämpfer, dem Zusatzgewicht und
dem Zusatzgewichtsgriff.
das obere Stangenende am Gewichtsblock-Turmrahmen.
