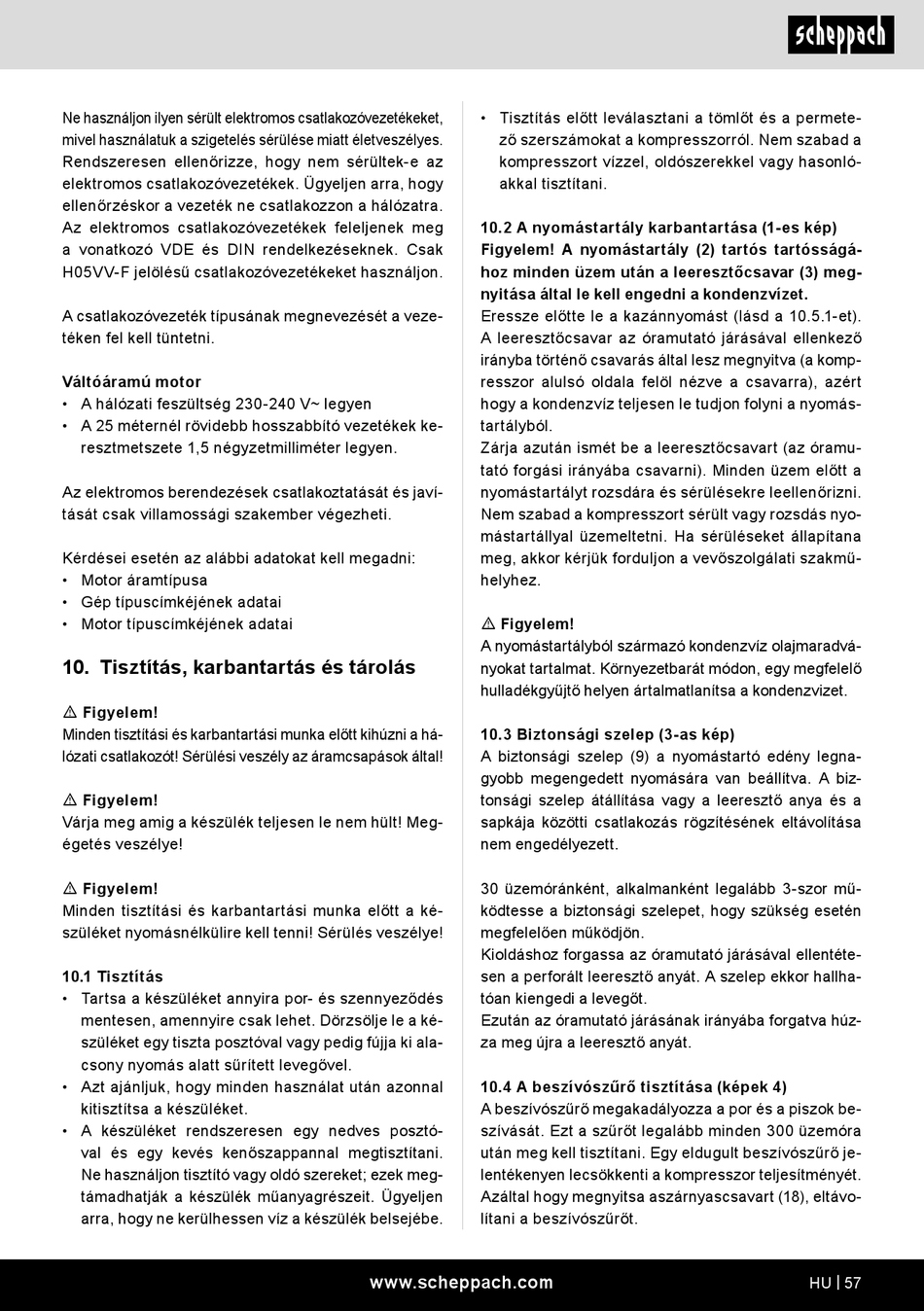

Scheppach 5906145901 Originalbetriebsanleitung Seite 57

Ne használjon ilyen sérült elektromos csatlakozóvezetékeket,
mivel használatuk a szigetelés sérülése miatt életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az
elektromos csatlakozóvezetékek. Ügyeljen arra, hogy
ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.
Az elektromos csatlakozóvezetékek feleljenek meg
a vonatkozó VDE és DIN rendelkezéseknek. Csak
H05VV-F jelölésű csatlakozóvezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a veze­
téken fel kell tüntetni.
Váltóáramú motor
• A hálózati feszültség 230-240 V~ legyen
• A 25 méternél rövidebb hosszabbító vezetékek ke­
resztmetszete 1,5 négyzetmilliméter legyen.
Az elektromos berendezések csatlakoztatását és javí­
tását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
• Motor áramtípusa
• Gép típuscímkéjének adatai
• Motor típuscímkéjének adatai
10. Tisztítás, karbantartás és tárolás
m Figyelem!
Minden tisztítási és karbantartási munka előtt kihúzni a há­
lózati csatlakozót! Sérülési veszély az áramcsapások által!
m Figyelem!
Várja meg amig a készülék teljesen le nem hült! Meg­
égetés veszélye!
m Figyelem!
Minden tisztítási és karbantartási munka előtt a ké­
szüléket nyomásnélkülire kell tenni! Sérülés veszélye!
10.1 Tisztítás
• Tartsa a készüléket annyira por- és szennyeződés
mentesen, amennyire csak lehet. Dörzsölje le a ké­
szüléket egy tiszta posztóval vagy pedig fújja ki ala­
csony nyomás alatt sűrített levegővel.
• Azt ajánljuk, hogy minden használat után azonnal
kitisztítsa a készüléket.
• A készüléket rendszeresen egy nedves posztó­
val és egy kevés kenőszappannal megtisztítani.
Ne használjon tisztító vagy oldó szereket; ezek meg­
támadhatják a készülék műanyagrészeit. Ügyeljen
arra, hogy ne kerülhessen víz a készülék belsejébe.
• Tisztítás előtt leválasztani a tömlőt és a permete­
ző szerszámokat a kompresszorról. Nem szabad a
kompresszort vízzel, oldószerekkel vagy hasonló­
akkal tisztítani.
10.2 A nyomástartály karbantartása (1-es kép)
Figyelem! A nyomástartály (2) tartós tartósságá-
hoz minden üzem után a leeresztőcsavar (3) meg-
nyitása által le kell engedni a kondenzvízet.
Eressze előtte le a kazánnyomást (lásd a 10.5.1-et).
A leeresztőcsavar az óramutató járásával ellenkező
irányba történő csavarás által lesz megnyitva (a komp­
resszor alulsó oldala felöl nézve a csavarra), azért
hogy a kondenzvíz teljesen le tudjon folyni a nyomás­
tartályból.
Zárja azután ismét be a leeresztőcsavart (az óramu­
tató forgási irányába csavarni). Minden üzem előtt a
nyomástartályt rozsdára és sérülésekre leellenőrizni.
Nem szabad a kompresszort sérült vagy rozsdás nyo­
mástartállyal üzemeltetni. Ha sérüléseket állapítana
meg, akkor kérjük forduljon a vevőszolgálati szakmű­
helyhez.
m Figyelem!
A nyomástartályból származó kondenzvíz olajmaradvá­
nyokat tartalmat. Környezetbarát módon, egy megfelelő
hulladékgyűjtő helyen ártalmatlanítsa a kondenzvizet.
10.3 Biztonsági szelep (3-as kép)
A biztonsági szelep (9) a nyomástartó edény legna­
gyobb megengedett nyomására van beállítva. A biz­
tonsági szelep átállítása vagy a leeresztő anya és a
sapkája közötti csatlakozás rögzítésének eltávolítása
nem engedélyezett.
30 üzemóránként, alkalmanként legalább 3-szor mű­
ködtesse a biztonsági szelepet, hogy szükség esetén
megfelelően működjön.
Kioldáshoz forgassa az óramutató járásával ellentéte­
sen a perforált leeresztő anyát. A szelep ekkor hallha­
tóan kiengedi a levegőt.
Ezután az óramutató járásának irányába forgatva húz­
za meg újra a leeresztő anyát.
10.4 A beszívószűrő tisztítása (képek 4)
A beszívószűrő megakadályozza a por és a piszok be­
szívását. Ezt a szűrőt legalább minden 300 üzemóra
után meg kell tisztítani. Egy eldugult beszívószűrő je­
lentékenyen lecsökkenti a kompresszor teljesítményét.
Azáltal hogy megnyitsa aszárnyascsavart (18), eltávo­
lítani a beszívószűrőt.
www.scheppach.com HU | 57
