Durchflussformel:
Wenn von Ihrem Gerinne die Durchflussformel bekannt ist, sollten Sie
diese Option wählen, da hier die Genauigkeit der Durchflussmessung
am höchsten ist.
•
Durchflussformel: Q = k x h
Herstellerdefinition:
Wenn Sie ein Parshall-Gerinne des Herstellers ISCO verwenden,
muss diese Option ausgewählt werden. Hiermit erhalten Sie eine
hohe Genauigkeit der Durchflussmessung bei gleichzeitig einfacher
Konfiguration.
Alternativ können Sie hier auch vom Hersteller bereitgestellte Q/h-
Tabellenwerte übernehmen.
•
ISCO-Parshall-Flume
•
Q/h-Tabelle (Zuweisung von Höhe mit entsprechendem Durchfluss
in einer Tabelle)
Tipp:
Detaillierte Projektierungsdaten finden Sie bei den Gerinneherstellern
und in der Fachliteratur.
Die folgenden Beispiele dienen als Übersicht zur Durchflussmessung.
3 ... 4 h
max
90°
2
2

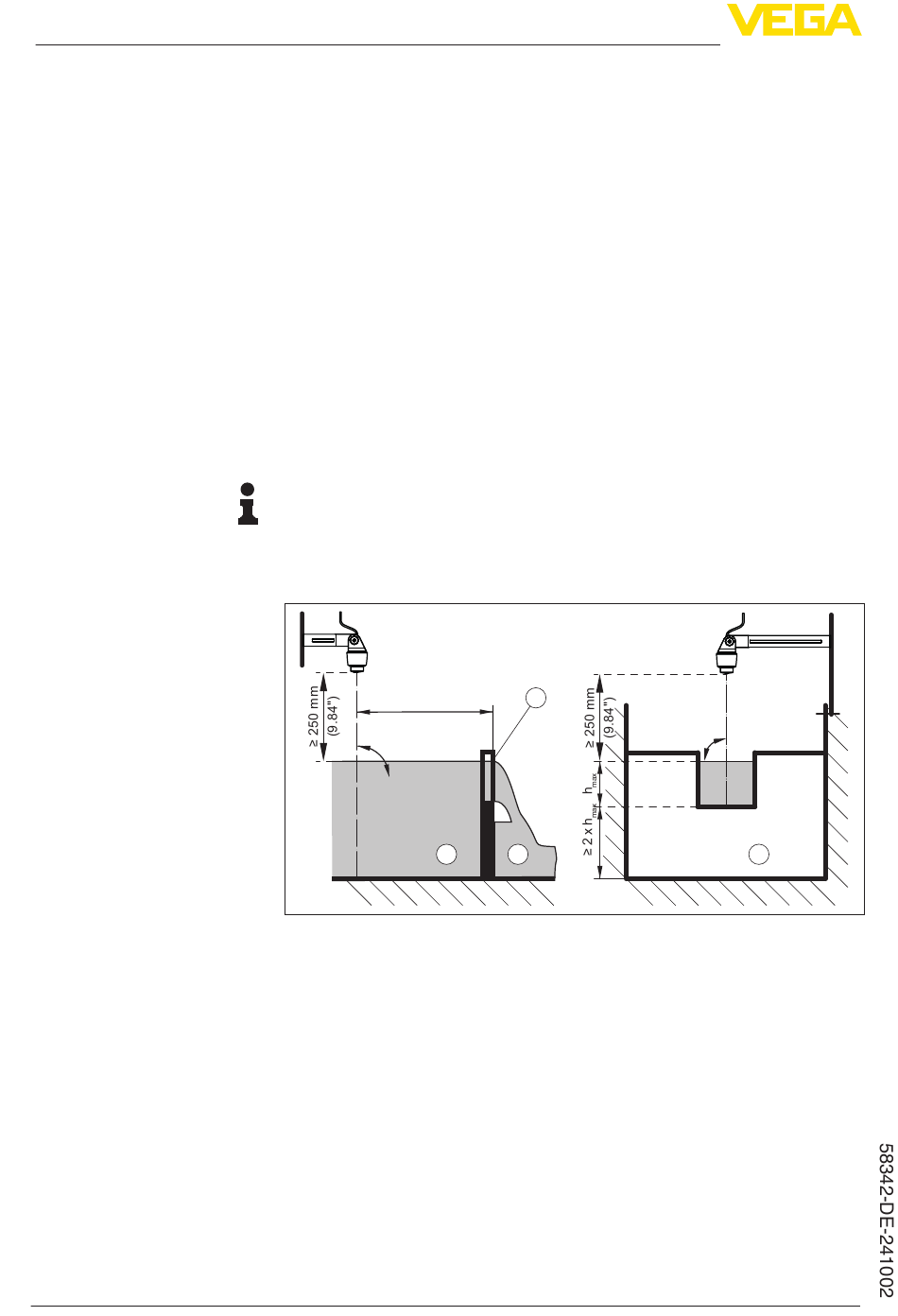

Abb. 12: Durchflussmessung mit Rechtecküberfall: h
Rechtecküberfalls
1 Überfallblende (Seitenansicht)
2 Oberwasser
3 Unterwasser
4 Überfallblende (Ansicht vom Unterwasser)
exp
1
3
3
max.
VEGAPULS C 21 • SDI-12
90°
4
= max. Befüllung des
