BRAWA 46500 Bedienungsanleitung
Verwandte Anleitungen für BRAWA 46500
Inhaltszusammenfassung für BRAWA 46500

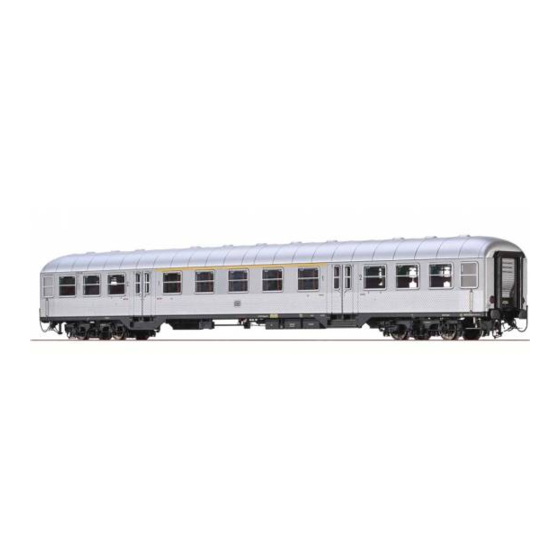

- Seite 1 Nahverkehrswagen – Spur H0 Passenger Coach – Gauge H0...
-
Seite 2: Allgemeine Hinweise General Information
Radsätze für Wechselstrombetrieb erhalten Sie im Tausch bei Ihrem They can be exchanged for wheelsets for AC operation at your BRAWAFachhändler. BRAWA dealer. Den Radsatz für Wechselstrombetrieb können Sie auch separat You can also order the AC wheel set separately. - Seite 3 Allgemeine Hinweise General information Zurüstteile montieren Fitting additional parts Modellbedingt sind eventuell nicht alle hier abgebildeten Zurüstteile Depending on the model, not all of the additional parts shown here im Zurüstbeutel enthalten. may be included in the accessory bag. Die möglichen Anbauorte der Zurüstteile für das Ihnen vorlie- The possible installation locations of the add-on parts for your model gende Modell können Sie den nachfolgenden Übersichtsgrafiken can be found in the following overview graphics.
- Seite 4 Funktionstastenbelegung Function keys Funktionsdecoder FH22-4 (DCC/SX1/SX2/Motorola/DC/AC), BRAWA-Nr. 0018271.03 Function decoder FH22-4 (DCC/SX1/SX2/Motorola/DC/AC), BRAWA no. 0018271.03 Funktion / Beschreibung / Mapping- Physikalischer Ausgang / Anmerkung / Function Description Physical output Note Hauptlicht EIN/AUS / 33/34 LV / LR Frontlcht weiß/rot mit Fahrtrichtung wechselnd /...
- Seite 5 Gleis rechts Einbaurichtung vom Decoder FH22 (BRAWA-Nr. 99816) LED-Beleuchtungsplatine BRAWA-Nr. 2212 Die LED-Beleuchtung BRAWA-Nr. 2212 ist direkt nach der Ansteuerung an der ersten Trennstelle zu trennen. Folgen Sie beim Trennen den Anweisungen in der Anleitung der LED-Beleuchtung BRAWA-Nr. 2212. Der Teil mit der Ansteuerung wird für diese Wagen nicht benötigt! AUX1 und V+/5V sind mit Litzen durch Löten zu verbinden.
- Seite 6 220µF; 10V für DC 35V für DC und 50V für AC) und AC) Einbaurichtung vom Decoder FH22 (BRAWA-Nr. 99816) Personenwagen mit Innenbeleuchtung Beim Decodereinbau (FH22 für AC und DC (0021886.01 mit Adresse 4), FH05B für DC ausreichend (99823)) müssen für den Betrieb der Innenbeleuchtung Gleis rechts (TR), Gleis links (TL), Ground (GND) und der Funktionsausgang (AUX1) angeschlossen werden.
- Seite 7 Installation direction of decoder FH22 (BRAWA no. 99816) LED lighting board BRAWA no. 2212 The LED lighting BRAWA no. 2212 must be disconnected at the first disconnection point immediately after control unit. When disconnec- ting, follow the instructions in the manual for the LED lighting BRAWA no.
- Seite 8 35V for DC and 50V for AC) 10V for DC and AC) Installation direction of decoder FH22 (BRAWA no. 99816) Passenger car with interior lighting When installing a decoder (FH22 for AC and DC (0021886.01 with address 4), FH05B sufficient for DC (99823)), for the operation of interior lighting, the right track (TR), left track (TL), Ground (GND) and the function output (AUX1 ) must be connected.
-
Seite 9: Ersatzteile / Spare Parts
Position (16), Pufferbohlentritt = 0020549.00, Pufferbohlentritt Position (16), Buffer tread = 0020549.00, Buffer tread Ersatzteile bestellen: Ordering spare parts: www.brawa.de/ersatzteilservice www.brawa.de/en/spareparts Abweichungen in Bedruckung, Farbton und Konstruktions- oder We reserve the right to deviations in printing, color and Formänderungen gegenüber dem Original sowie unseren structural or design modifications to the original as well as our Werbeunterlagen behalten wir uns vor. - Seite 10 Ersatzteile Spare Parts Diese Grafik gilt für mehrere Wagen-Varianten, daher können As this graphic chart is applicable to several wagon designver- mehr Einzelteile dargestellt sein als Sie an Ihrem Wagen sions it is possible that more individual parts are represented vorfinden.
- Seite 11 Ersatzteile Spare Parts Bestell Nr. Pos. Bennenung Description Order no. Heizkabel [RAL 9005] Heating cable [RAL 9005] 0020260.00 Heizkabel [RAL 8019] Heating cable [RAL 8019] 0020260.01 Heizkabel [RAL 9005] bedruckt Heating cable [RAL 9005] printed 0020260.02 Handlauf [RAL 1035] Shunter handle [RAL 1035] 0020261.00 Handlauf [RAL 7035] Shunter handle [RAL 7035]...
- Seite 12 Zubehör Accessory Note Lighting board Hinweis Beleuchtungsplatine Lighting board, optional. With warmwhite LED. For AC mode you Für diesen Wagen ist optional eine Beleuchtungsplatine mit need a AC pic up shoe. warmweißen LED erhältlich. Bei Wechselstrombetrieb ist ein Wechselstromschleifer erforderlich. Bennennung Bestell-Nr.
- Seite 13 Zubehör Accessory Montage LED-Beleuchtungsplatine, Bestell-Nr. Fitting LED lighting board, Order no. 2212 at 2212 bei Versionen ohne Steuerkopf version without control head 1. Open the roof. 1. Dach abnehmen. 2. Shorten the PCB to the length of the car. 2. Beleuchtungsplatine auf Wagenlänge kürzen. 3.
- Seite 14 Zubehör Accessory Montage Wechselstromschleifer, Bestell-Nr. 2222 Fitting AC Pic up shoe, Order no. 2222...
- Seite 15 Notizen Notes...
- Seite 16 Brawa Artur Braun Modellspielwarenfabrik GmbH & Co. KG Uferstraße 2430 · D73630 Remshalden Hotline +49 (0)7151 979 35 68 Telefax +49 (0)7151 746 62 www.brawa.de...
