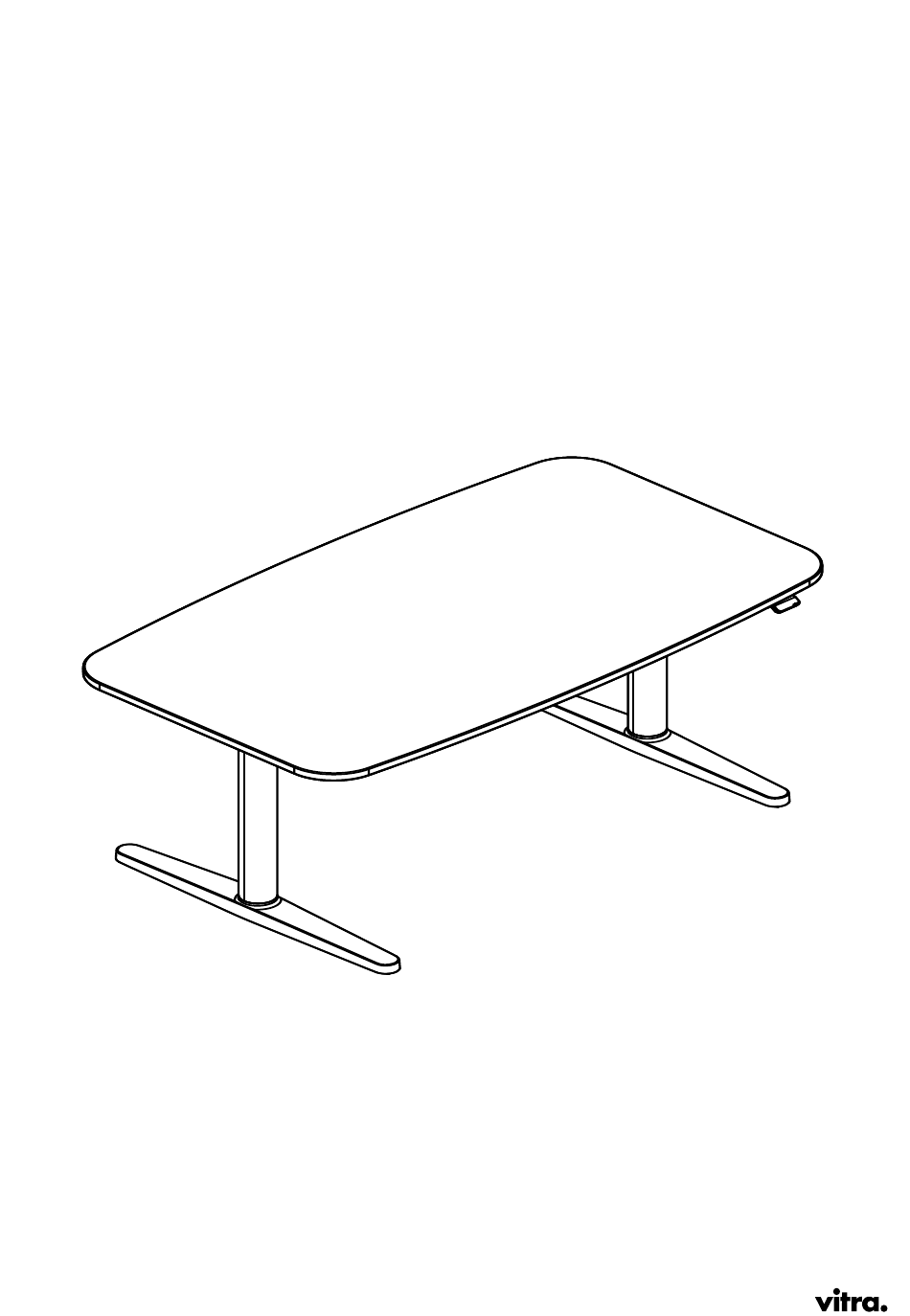

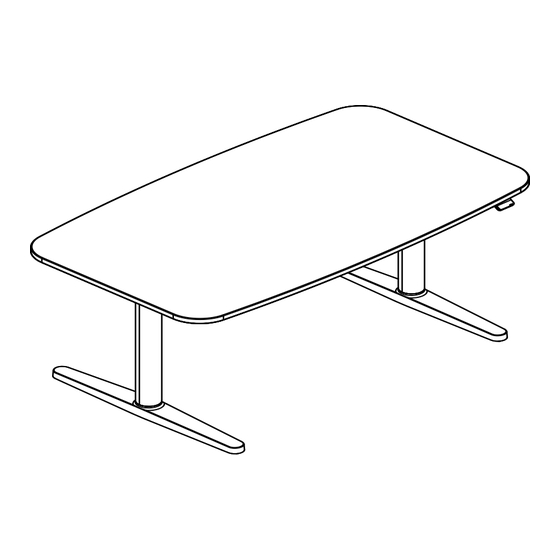

- Seite 1 Tyde 2 Steh-Sitz Home Desk Original Developed by Vitra in Switzerland Design: Ronan & Erwan Bouroullec Bedienungsanleitung 2024, 62913884/B...
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt Hinweise ............................3 Grundlegender Sicherheitshinweis ................... 3 Bestimmungsgemässer Gebrauch .................... 3 Vitra Service ........................... 3 Richtig Stehen/Sitzen ........................3 Symbolerklärung ........................... 4 Sicherheit ............................5 Grundlegender Nutzerhinweis ....................5 Verhalten bei Funktionsstörung ....................7 Sicherheit am Tisch........................7 Umgebung für Aufstellort ...................... -
Seite 3: Hinweise
Gefahr von Sach- und/oder Personenschäden. Vitra Service Vitra Charles-Eames-Straße 2, 79576 Weil am Rhein Web: http: //www.vitra.com Vitra- Fachhandelspartner, Vitra-Ländergesellschaften Vitra wünscht Ihnen viel Freude mit Ihrem neuen Tyde 2 Home Desk und bedankt sich für Ihr Vertrauen. Richtig Stehen/Sitzen 2024, 62913884/B... -
Seite 4: Symbolerklärung
HINWEISE Symbolerklärung Sicherheitshinweise sind in dieser Anleitung wie folgt gekennzeichnet. GEFAHR Bezeichnet eine gefährliche Situation. Es können schwere Verletzungen oder Tod die Folgen sein. VORSICHT Bezeichnet eine gefährliche Situation. Es können Verletzungen die Folge sein. WARNUNG Bezeichnet eine gefährliche Situation. Es können Verletzungen und Sachschäden die Folge sein. -
Seite 5: Sicherheit
SICHERHEIT Sicherheit Grundlegender Nutzerhinweis WARNUNG Grundlegender Nutzerhinweis Um Verletzungen und Sachschäden zu vermeiden, beachten Sie folgende Punkte: ► Trennen Sie den Netzstecker vom Stromnetz, bevor Sie Ihren Tisch reinigen oder den Standort wechseln. ► Lassen Sie Kinder unter 8 Jahren nicht unbeaufsichtigt mit Ihrem Tisch. ►... - Seite 6 SICHERHEIT VORSICHT Grundlegender Nutzerhinweis Verletzungsgefahr bei Nichtbeachtung, beachten Sie folgende Punkte: ► Ihr Tisch kann durch erwachsene Personen und von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs Ihres Tisches unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
-
Seite 7: Verhalten Bei Funktionsstörung
Bei Funktionsstörungen wie z. B. Rauch- oder Geruchsentwicklung oder ungewöhnlichen Geräuschen, sonstigen Störungen oder Betriebsausfällen, beachten Sie folgende Punkte: ► Trennen Sie den Netzstecker vom Stromnetz. ► Wenden Sie sich an Ihren Vitra Fachhandelspartner. 2.3 Sicherheit am Tisch VORSICHT Quetschgefahr Um Quetschgefahr von Personen und Gegenständen zu vermeiden, beachten Sie fol-... - Seite 8 SICHERHEIT 8/28 2024, 62913884/B...
-
Seite 9: Sicherheitshinweis Typenschild Am Produkt
SICHERHEIT VORSICHT Beachten beim Standortwechsel Beim Verschieben des Produktes, beachten Sie folgende Punkte: ► Trennen Sie den Netzstecker vom Stromnetz. ► Positionieren Sie Ihren Tisch auf Sitzhöhe. ► Räumen Sie Hindernisse aus dem Weg. ► Verschieben Sie Ihren Tisch mit mindestens zwei Personen. ►... -
Seite 10: Überspannung
► Schütten Sie keine Flüssigkeit/Spritzwasser in oder an Steckverbindungen und allen elektrischen Bauteilen. ► Betreiben Sie Ihren Tisch nicht mit beschädigtem Stromversorgungskabel. Wenn das Stromversorgungskabel beschädigt ist, muss dies durch Vitra Service oder qualifizier- tes, elektrisches Fachpersonal ersetzt werden. ► Beachten Sie den Allgemeinen Vitra Elektrifizierungshinweis. 71025424. -
Seite 11: Produktbeschreibung
PRODUKTBESCHREIBUNG Produktbeschreibung Bezeichnungen der Basis-Bauteile Kabeldurchlass (Elektrifizierung Optional) Bedienelement mit Tastensperre Tischplatte Kabelwanne (Optional) Schaltnetzteil SMPS006 Untergestell inkl. Teleskopführung (Motor) Aufbewahrung für Bedienungsanleitung Desk Sensor 3.2 Verfahrbereich 65 cm - 125 cm 2024, 62913884/B 11/28... -
Seite 12: Technische Daten
PRODUKTBESCHREIBUNG 3.3 Technische Daten Input Antrieb SMPS006: 100–240 V ; 50–60 Hz; 2.9–2.5 A Steckdose (optional) max. 3600 W; 16 A Input Antrieb SMPS006: 100–240 V ; 50–60 Hz; 2.9–2.5 A Steckdose (optional) max. 2300 W; 10 A Input Antrieb SMPS006: 100–240 V ;... -
Seite 13: Bedienung
PRODUKTBESCHREIBUNG 3.5 Bedienung 3.5.1 Bezeichnungen der Basis-Bauteile Beschreibung Funktion DPG1C 02-000006 Auf/Ab LED-Lichtleiste Display Höhenanzeige 1 Bedientasten Drücken Erinnerung Erinnerungen einstellen Favoriten Favoritenposition speichern Bluetooth Verbinden der Desk Control App über drahtlose Bluetooth- Technologie Desk Control App zu finden unter: https://cdn.linak.com/- /media/files/user-manual- source/de/deskline-dpg-desk- panels-und-desk-control-app-... -
Seite 14: Funktionsbeschreibung (Dpg1C02-000006)
PRODUKTBESCHREIBUNG Handschalter Tischhöhe Zum Verfahren Ihres Tisches Auf/Ab drücken und halten Sie das Be- dienelement in die Richtung, in die ihr Tisch verstellt werden soll. Ihr Tisch stoppt automa- tisch, wenn Sie Ihre Hand vom Bedienelement lösen. 3.6 Funktionsbeschreibung (DPG1C02-000006) 3.6.1 Tischhöhe Display Anpassung Wenn die am Display angezeigte Höhe nicht korrekt ist, kann sie angepasst werden. -
Seite 15: Erinnerung Für Positionswechsel
PRODUKTBESCHREIBUNG Speichern Sie können vier Speicher-Positionen belegen. Nachdem 4 Positionen gespeichert wurden, können diese Positionen neu überspeichert werden. Bei der nächsten Speicherung wird die am naheliegendste Position überschrieben. Verfahren Sie Ihren Tisch in die gewünschte Position. Drücken Sie für 2 Sekunden. Die Leuchtenleiste blinkt zweimal weiss, um anzuzeigen, dass das Speichern ausgeführt wird. -
Seite 16: Reset
PRODUKTBESCHREIBUNG Wechsel Drücken Sie und wechseln Sie durch die Intervalle durch wiederholtes Drücken. Lichtleiste Farbanzeige Farbanzeige Leuchtblock Beschreibung weiss 1x Erinnerung nach 55 Minuten Sitzen weiss 2x Erinnerung nach 50 Minuten Sitzen weiss 3x Erinnerung nach 45 Minuten Sitzen weiss aus Erinnerung für Standardintervall ist deaktiviert 3.6.5 Reset VORSICHT... -
Seite 17: Masseinheit Cm/Inch Wechsel
PRODUKTBESCHREIBUNG 3.6.6 Masseinheit cm/inch Wechsel Wenn die am Display angezeigte Höhe nicht korrekt ist, kann sie angepasst werden. Drücken Sie gleichzeitig für 5 Sekunden. Displayhöhe blinkt und zeigt cm oder inch an. Drücken Sie das Bedienelement einmal, um die Einheit zu ändern. Drücken Sie eine be- liebige Taste, um die Höhe zu bestätigen oder warten Sie 10 Sekunden. -
Seite 18: Störungsbehebung
Störung am Tisch Fehler Ursache Behebung Motor, Steuerung, Teleskopführungen schlechter Steckkontakt Motor defekt Wenden Sie sich an Ihren Vitra-Fach- oder Handset funktioniert nicht. Steuerung defekt Handset defekt Ein- handelspartner. speisleitung defekt Ihr Tisch kann nicht nach oben/unten 1. Stecken Sie das Stromversorgungska- Stromausfall bel für 1- 2 Sekunden aus. - Seite 19 2. Führen Sie eine Pause von 18 Minuten durch. Wenn eine Fehlnummer länger ange- interner Fehler 1. Trennen Sie den Netzstecker vom zeigt wird oder ein Fehler regelmässig Stromnetz. auftritt 2. Wenden Sie sich an Ihren Vitra-Fach- handelspartner. 2024, 62913884/B 19/28...
-
Seite 20: Wartung
► Sprühen Sie das Reinigungs- oder Desinfektionsmittel nicht direkt auf das Bedienele- ment. ► Informieren Sie sich für weitere Pflegehinweis oder Informationen zur funktionellen oder ästhetischen Langlebigkeit unserer Produkte auf www.vitra.com. QR-Code zur Pflege finden Sie im Anschluss dieses Dokuments. 3.10 Außerbetriebnahme Stecken Sie den Netzstecker aus dem Stromnetz aus. -
Seite 21: Ersatzteile/Zubehör
PRODUKTBESCHREIBUNG 3.12 Ersatzteile/Zubehör Wenden Sie sich an Ihren Vitra-Fachhandelspartner. 2024, 62913884/B 21/28... -
Seite 22: Verkabelung
VERKABELUNG Verkabelung Verbindungsleitung Verbindungsleitung Bedienelement Verbindungsleitung Motor Ansicht von unten, Kabelwanne und Untergestell ausgeblendet - Verkabelungsschema 22/28 2024, 62913884/B... -
Seite 23: Konformitätserklärung
2 PfG 2781:2021-08 Prüfgrundlage Elektromotorisch angetriebene Tische im Woh- numfeld Name der Person die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen: Maik Kühn, Vitra Factory GmbH, Charles-Eames-Straße 2, D-79576 Weil am Rhein Ausstelldatum: 28.10.2024 Christine Godet Harald Gerwig Global Head of Operations... - Seite 24 KONFORMITÄTSERKLÄRUNG 24/28 24/28 2024, 62913884/A 2024, 62913884/B...
- Seite 25 KONFORMITÄTSERKLÄRUNG 2024, 62913884/B 25/28...
-
Seite 26: Notizen
NOTIZEN Notizen 26/28 2024, 62913884/B... - Seite 27 NOTIZEN 2024, 62913884/B 27/28...
- Seite 28 Vitra Factory GmbH Charles-Eames-Strasse 2 79576 Weil am Rhein Germany www.vitra.com...
