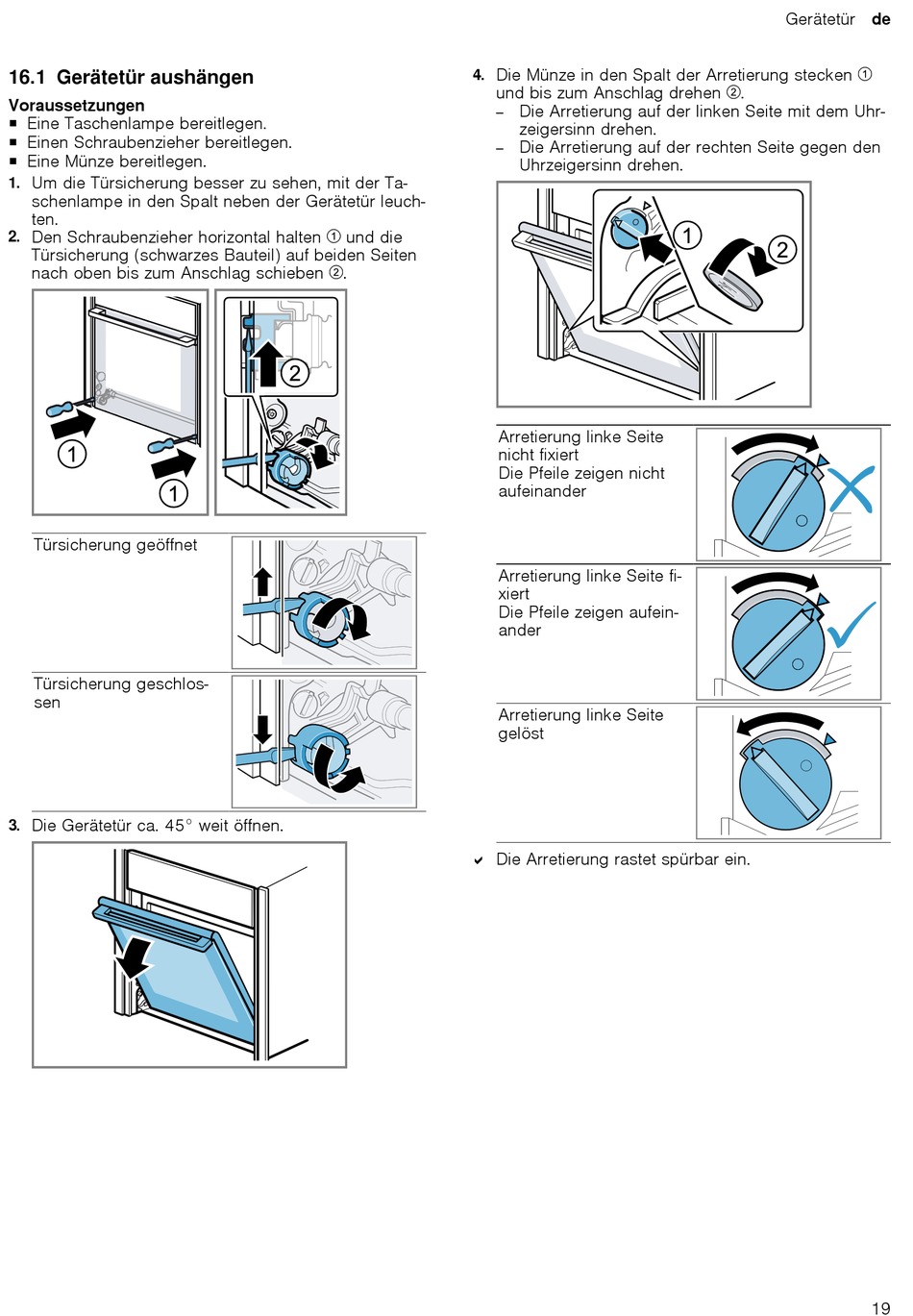

16.1 Gerätetür aushängen
Voraussetzungen
¡ Eine Taschenlampe bereitlegen.
¡ Einen Schraubenzieher bereitlegen.
¡ Eine Münze bereitlegen.
Um die Türsicherung besser zu sehen, mit der Ta-
1.
schenlampe in den Spalt neben der Gerätetür leuch-
ten.
Den Schraubenzieher horizontal halten
2.
Türsicherung (schwarzes Bauteil) auf beiden Seiten
nach oben bis zum Anschlag schieben
Türsicherung geöffnet
Türsicherung geschlos-
sen
Die Gerätetür ca. 45° weit öffnen.
3.
Die Münze in den Spalt der Arretierung stecken
4.
und bis zum Anschlag drehen
‒
‒
und die
.
Arretierung linke Seite
nicht fixiert
Die Pfeile zeigen nicht
aufeinander
Arretierung linke Seite fi-
xiert
Die Pfeile zeigen aufein-
ander
Arretierung linke Seite
gelöst
a Die Arretierung rastet spürbar ein.
Die Arretierung auf der linken Seite mit dem Uhr-
zeigersinn drehen.
Die Arretierung auf der rechten Seite gegen den
Uhrzeigersinn drehen.
Gerätetür de
.
19
