2 Lieferumfang
BWT AQA therm HRA VE

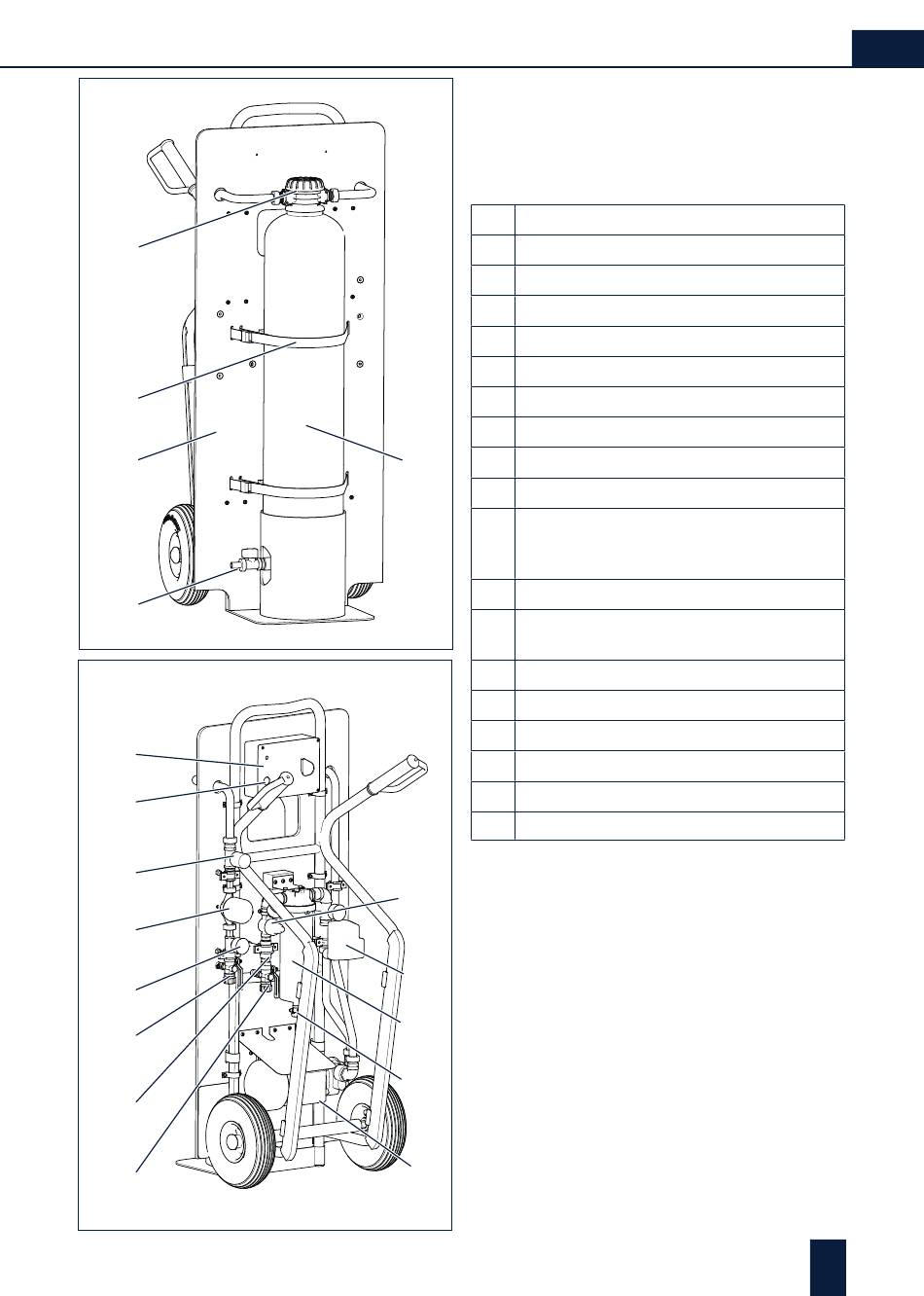

2.1 Produktübersicht
1 Deckel (Anschlussarmatur)
2 Spanngurt
3 Stahlkarre mit Montageplatte
4 Füll- und Entleerungshahn (Ventil 3)
5 Behälter mit Ionenaustauschermaterial
6 Steuerung
7 Hauptschalter
8 Leitwertmessgerät mit LED Anzeige
9 Wasserzähler
5
10 Manometer
11 Füllwasser-/ Ergänzungswasseranschluss
mit Entlüftungs- Entleerungs- und Probe-
nahmehahn (Ventil 2)
12 Rückschlagventil
13 Eingangswasseranschluss mit Entlüftungs-
Entleerungs- und Probenahmehahn (Ventil 1)
14 Druckminderer mit Manometer
15 Druckschalter
16 Magnetischer Filter (100 µm)
17 Filterentleerungsventil (Ventil 4)
18 Zirkulationspumpe
2 x Anschlussschläuche 3/4"
14
15
16
17
18
