DE
6
Anlage anschließen
6.1

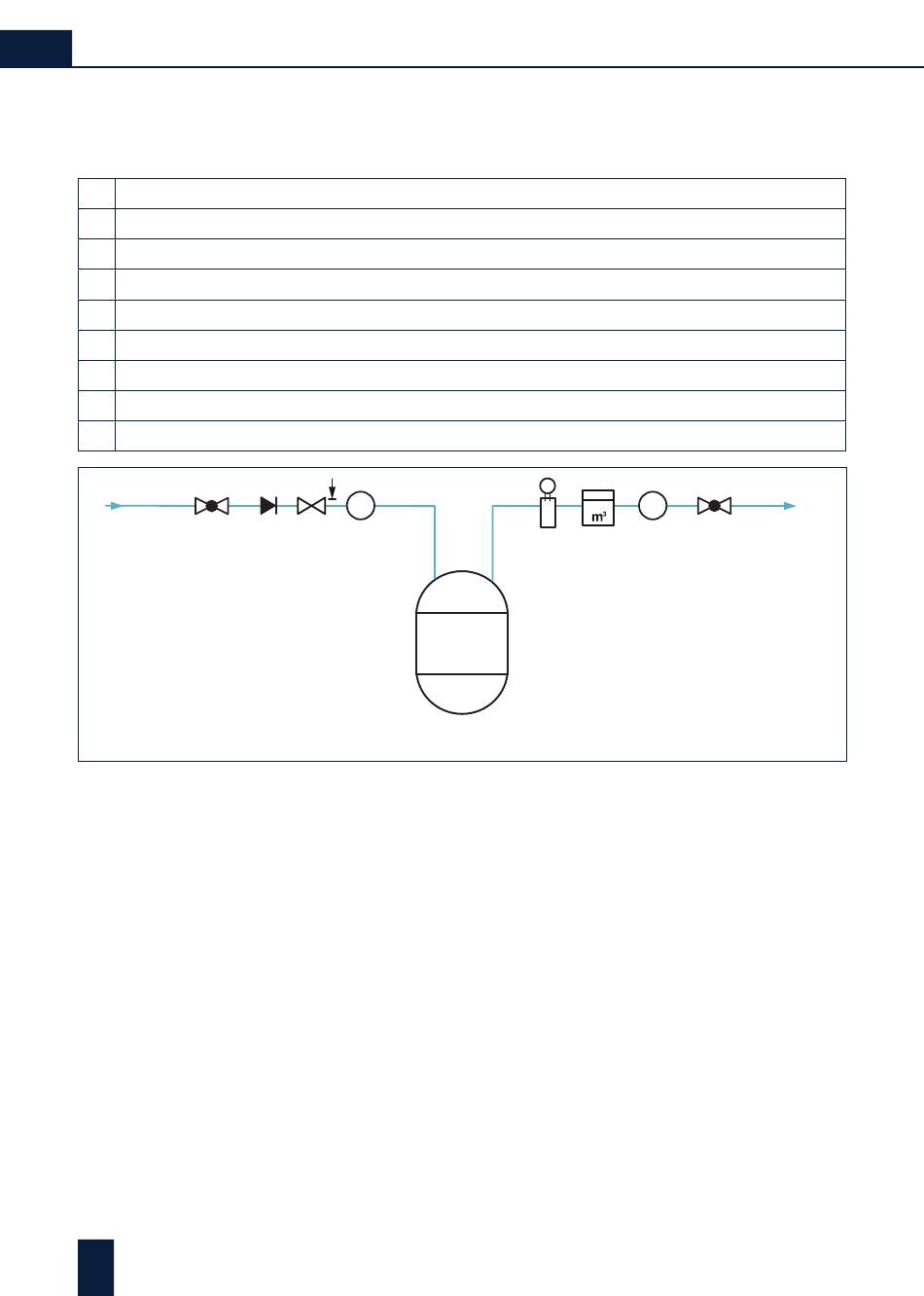

Installationsschema
1
Eingangswasseranschluss mit Entlüftungs- Entleerungs- und Probenahmehahn (Ventil 1)
2
Rückschlagventil
3
Druckminderer
4
Manometer
5
Behälter mit Ionenaustauschermaterial
6
Leitwertmessgerät
7
Wasserzähler
8
Manometer
9
Füllwasser-/ Ergänzungswasseranschluss mit Entlüftungs- Entleerungs- und Probenahmehahn (Ventil 2)
Eingangs-
Ven�l 1
wasser
6.2
Anschließen von Leitungen
► Leitung für das aufzubereitende Eingangs-
wasser am Eingangswasseranschluss (Ventil 1)
anschließen.
► Leitung für aufbereitetes Füllwasser vom Füll-
wasserhahn (Ventil 2) zum Heizungssystem füh-
ren und anschließen.
10
P
Pa
1
2
3
4
c
6
7
5
7
Inbetriebnahme
► Drehen Sie den Frischwasserhahn auf und ent-
lüften Sie den Zulaufschlauch am Ventil 1.
► Öffnen Sie das Ventil 1 (Eingangswasser-
hahn).
► Prüfen Sie den Druckanstieg am Eingangsma-
nometer und falls notwendig, stellen Sie den
Fülldruck am Druckminderer ein. Die Durchfluss-
menge von 1m³/h (16,6 l/min) sollte nicht über-
schritten werden.
► Öffnen Sie zum Befüllen des Heizungssys-
tems das Ventil 2 (Füllwasserhahn).
Pa
Füllwasser /
Ven�l 2
Ergänzungs-
8
9
wasser
