Conectando-se a dispositivos externos
Dispositivos externos são conectados à câmera pelo terminal de E/S.
A pinagem para o terminal de E/S é exibida na tabela e diagrama a
seguir.
Tabela: Terminais de E/S externa
Pino Função
1 Aterramento
2 Entrada
3 Saída

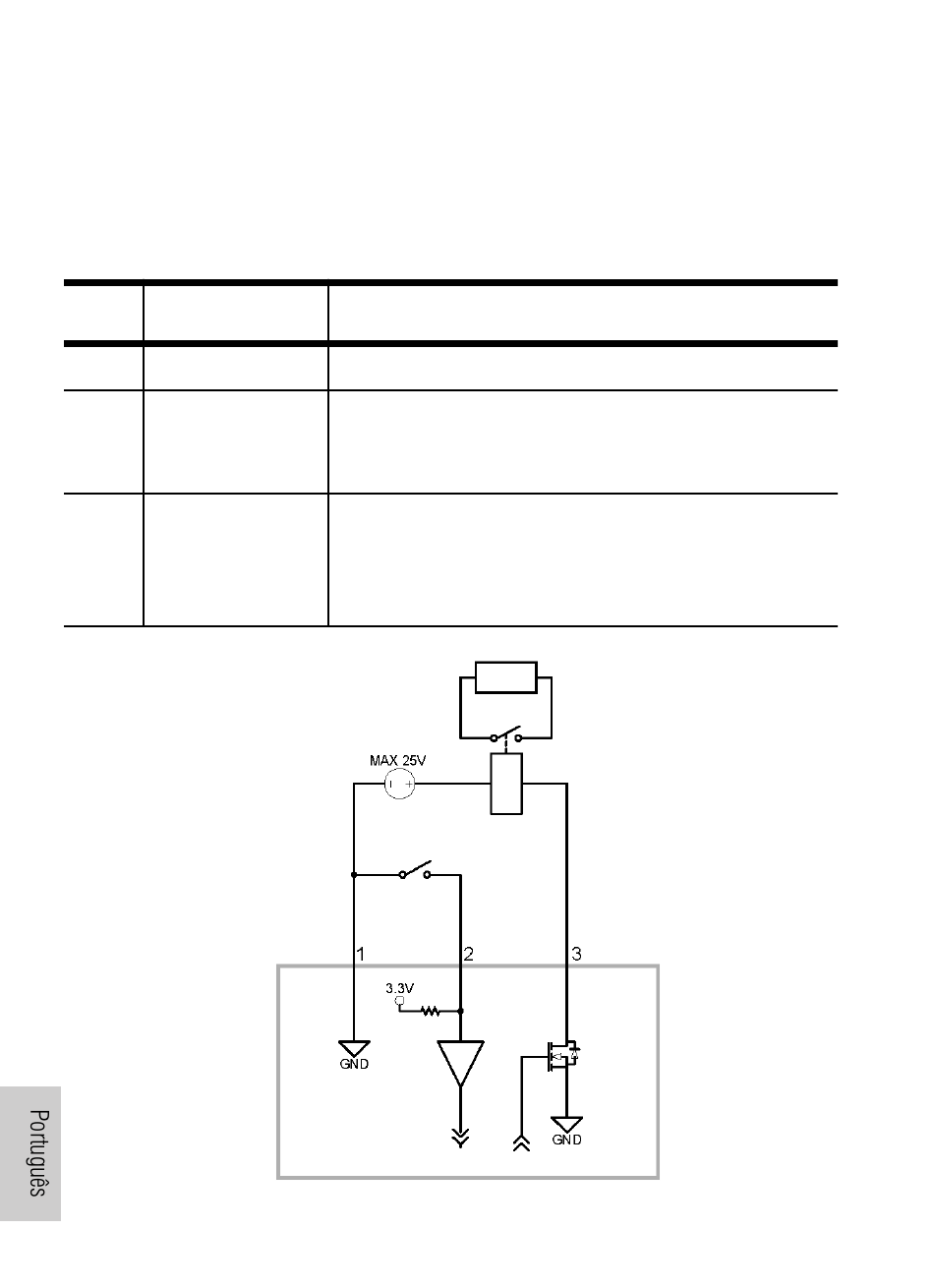

Figura: Esquema do terminal externo de E/S e exemplo de aplicação.
12
Aterramento.
Para ativar, conecte a entrada ao pino de
aterramento. Para desativar, deixe
desconectado ou aplique de 3-15V.
Quando ativo, a saída é conectado
internamente com o pino de aterramento. O
circuito é aberto quando inativo. A carga
máxima é de 25VCC, 120mA.
Relê
Interruptor
Descrição
