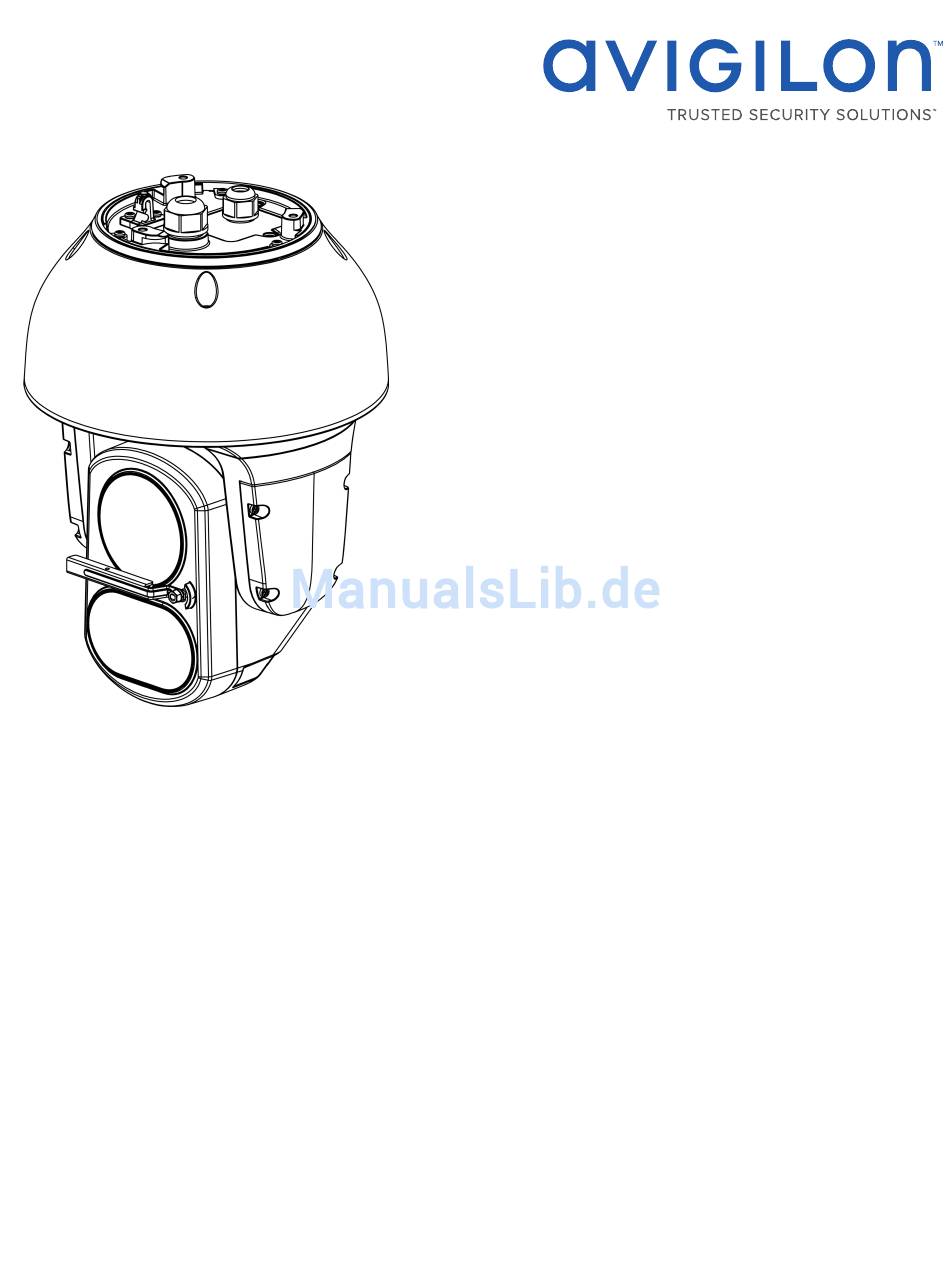

- Seite 1 Installationsanleitung AvigilonH4 PTZ-Kamera mit IR-Modellen: 1.0-C-H4IRPTZ-DP45, 1.0-C-H4IRPTZ-DP45-WP, 2.0-C-H4IRPTZ- DP30 und 2.0-C-H4IRPTZ-DP30-WP...
-
Seite 2: Wichtige Sicherheitsinformationen
"LPS" oder "Limited Power Source" mit einer Ausgangsleistung von 24VAC±10 %, min. 105 VA.; 24VDC±10 %, 75 W min. oder einem Microsemi PD-9601G/AC Power over Ethernet (PoE) Mid-span- Injektor vorgesehen. Die an dieses Produkt angeschlossene externe Stromversorgung darf nur mit anderen Avigilon- Produkten derselben Modellreihe verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
Marken der jeweiligen Inhaber handeln. Das Fehlen der Symbole™ und® in Verbindung mit einer Marke in diesem Dokument oder überhaupt stellt keine Erklärung des Verzichts an der entsprechenden Marke dar. Die innovativen Lösungen der Avigilon Corporation sind durch in den USA und anderen Gerichtsbarkeiten weltweit angemeldete Patente geschützt. (Siehe avigilon.com/Patente). Soweit nicht ausdrücklich schriftlich vereinbart, werden keine Lizenzen in Bezug auf Urheberrechte, Designs, Marken, Patente oder andere Rechte an geistigem Eigentum von der Avigilon Corporation oder seinen Lizenzgebern erteilt. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Rückansicht Vorderansicht Draufsicht Ansicht: Hängebefestigung für die Wand Ansicht: NPT-Hängebefestigung Installation Lieferumfang Installationsschritte Installation des Montageadapters Installieren der Wandaufhängung Installation der NPT-Halterung Anschließen der Kabel Sichern der PTZ-Kamera (Optional) Konfigurieren des MicroSD-Kartenspeichers Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Weitere Informationen Verbindung mit Stromquellen und externen Geräten Rückkehr zur voreingestellten Position... -
Seite 6: Überblick
Überblick Rückansicht 1. Link-LED-Anzeige Zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht. 2. Verbindungsstatus-LED-Anzeige Enthält Informationen zum Gerätebetrieb. Weitere Informationen finden Sie unter Verbindungsstatus- LED-Anzeige auf Seite 19. 3. MicroSD-Kartensteckplatz Geeignet für eine SD-Karte zur integrierten Speicherung. 4. microSD-Abdeckung Schutzhülle für den microSD-Kartensteckplatz. -
Seite 7: Vorderansicht
Vorderansicht 1. Objektiv Das Objektiv der Kamera befindet sich hinter einem Schutzglas. 2. Scheibenwischer (Nur für WP-Modelle erhältlich) Scheibenwischer dreht sich um 90° in beide Richtungen, um das Objektiv und IR-Fenster zu reinigen, 3. Variable IR-Scheinwerfer Leistungsstarke Infrarot-LEDs mit variablem Sichtfeld für verschiedene schlechte Lichtverhältnisse. Die IR-Scheinwerfer befinden sich hinter dem Schutzglas. -
Seite 8: Draufsicht
Draufsicht 1. Haken für Sicherheitskordel Die Sicherheitskordel wird an der Halterung befestigt, um zu verhindern, dass die Kamera während der Installation herunterfällt. 2. Ethernet-Anschluss Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten- Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit einem Netzwerk verbunden ist, das PoE bereitstellt. -
Seite 9: Ansicht: Hängebefestigung Für Die Wand
Ansicht: Hängebefestigung für die Wand 1. Hängebefestigung Kamerahalterung für Wand- und andere Montageflächen. 2. Riemen Verbindet sich mit der Verbindungsmittel Anker auf die Dome-Kamera-Basis. 3. Manipulationssichere Schrauben Unverlierbare Kreuzgriffschrauben zum Fixieren der Dome-Kamera am Montage-Adapter. 4. NPT-Rohrdurchführungsöffnung Ein 3/4”-NPT-Gewindeloch für NPT-Rohrgewindeleitungen Ansicht: Hängebefestigung für die Wand... -
Seite 10: Ansicht: Npt-Hängebefestigung
1. 1 – 1/2" NPT-Buchse an NPT-Adapterbuchse Adapter zum Anbringen der NPT-Hängebefestigung an einem NTP-Rohrgewinde HINWEIS: Der Adapter ist kein von Avigilon mitgeliefertes Zubehör und sollte separat bestellt werden. 2. Kontermutter Kontermutter zum Fixieren der NPT-Buchse der Hängebefestigung an der NPT-Buchse 3. -
Seite 11: Installation
Installation Lieferumfang HINWEIS: Die Hängebefestigung für die Wand und NPT sind separat erhältlich. Stellen Sie sicher, dass das Kamerapaket Folgendes enthält: AvigilonH4-IR-PTZ-Kamera T20 Sternschlüssel T10 Sternschlüssel 3 x RJ-45 Aufcrimp-Stecker Externe Stromquelle und E/A-Kabelstrang Sprühermontagerahmen und Installationsschrauben (nur für Modelle mit Scheibenwischer) Wenn Sie die Kamera mit der Wandaufhängung installieren, stellen Sie sicher, dass das Paket Folgendes enthält: Wandaufhängung (H4IRPTZ-MT-WALL1) Montageschablonenaufkleber... -
Seite 12: Installieren Der Wandaufhängung
Installieren der Wandaufhängung 1. Bestimmen Sie, wo die Kabel in die Hängebefestigung für die Wand eingeführt werden. Wenn das Kabel aus dem Inneren der Montagefläche gezogen wird, verwenden Sie das Kabeleingangsloch auf der Rückseite der Hängebefestigung für die Wand. Wenn das Kabel aus einer externen Rohrleitung kommt, verwenden Sie das 3/4" NPT Rohreingangsloch auf der Unterseite der Hängebefestigung für die Wand. -
Seite 13: Installation Der Npt-Halterung
6. Verbinden Sie die Sicherheitskordel von der Innenseite der Wandhalterung mit dem Anker an der PTZ- Kamera. Installation der NPT-Halterung HINWEIS: Dieses Verfahren erfordert einen 1-1/2"-NPT-Rohrgewindeadapter für zwei Buchsen. Es wird empfohlen, die NPT-Hängebefestigung an ein 1-1/2"-Rohrgewinde zu montieren. 1. Ziehen Sie die erforderlichen Kabel durch die NPT-Rohrleitung. 2. -
Seite 14: Anschließen Der Kabel
5. Verbinden Sie die Sicherheitskordel innerhalb der NPT-Halterung mit dem Anker der PTZ-Kamera. Anschließen der Kabel Die Position der verschiedenen Anschlüsse entnehmen Sie den Diagrammen im Abschnitt „Überblick“. Führen Sie folgende Schritte aus, um die für einen ordnungsgemäßen Betrieb erforderlichen Kabel anzuschließen: HINWEIS: Die PTZ-Kamera unterstützt keine Kabel mit Tüllen und Entlastung und Spannungsentlastung. - Seite 15 1. Stellen Sie sicher, dass die Sicherheitskordel mit der Kamera verbunden ist. 2. Entfernen Sie die Dichtschraubenkappen oben in der Kamera. 3. Wenn Sie externe Eingangs- oder Ausgangsgeräte an die Kamera angeschlossen werden müssen, (z. B.: Tür Türkontakte, Relais, Analogvideo, Lautsprecher, usw.), schließen Sie diese an das E/A- Anschlusskabel der Kamera an.
- Seite 16 7. Ziehen Sie die Kabelverschraubungen der Kabel fest an. 8. Schließen Sie die Stromversorgung und E/A an der Kamera an. Ziehen Sie dann die E/A-Abdeckung fest. 9. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss (RJ-45-Anschluss). Die Link-LED leuchtet, sobald eine Netzwerkverbindung hergestellt wurde. HINWEIS: Wenn Sie den RJ45-Anschluss von der Kamera entfernen müssen, um ein Netzwerkproblem zu beheben, ziehen Sie das Kabel vorsichtig in Richtung „Sperren“, um den RJ45-Anschluss zu lockern, bevor Sie ihn nach oben abziehen.
-
Seite 17: Sichern Der Ptz-Kamera
Sichern der PTZ-Kamera 1. Schieben Sie die PTZ-Kamera in den Montage-Adapter. HINWEIS: Achten Sie darauf, keine Kabel zwischen Kameragehäuse und Montage-Adapter einzuklemmen. Abbildung 3: Schieben der Kamera in den Wandmontage-Adapter. Abbildung 4: Schieben der Kamera in den NPT-Adapter. 2. Wenn Gehäuse und Adapter zueinander ausgerichtet sind, drehen Sie die Kamera, bis Sie einrastet. 3. -
Seite 18: (Optional) Konfigurieren Des Microsd-Kartenspeichers
Kamera beschädigt werden könnten. 3. Die integrierte Speicherung wird über das Web-Interface der Kamera aktiviert. Weitere Informationen finden Sie im Benutzerhandbuch zur Avigilon-Weboberfläche – HD-Kamera H.264. Zuweisen einer IP-Adresse Das Gerät bezieht beim Verbinden mit einem Netzwerk automatisch eine IP-Adresse. -
Seite 19: Zugreifen Auf Den Live-Videostream
Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Avigilon Control Center Client-Benutzerhandbuch Avigilon High Definition H. 264 Web Interface Benutzerhandbuch Avigilon Benutzerhandbuch für das Camera Configuration Tool Die Handbücher finden Sie auf der Avigilon-Website: avigilon.com/support-and-downloads. -
Seite 20: Verbindung Mit Stromquellen Und Externen Geräten
Verbindung mit Stromquellen und externen Geräten VORSICHT – Achten Sie darauf, nur Strom an den Hilfsstromdrähten der Kamera anzuschließen, da sonst die Kamera beschädigt wird. Wenn PoE nicht verfügbar ist, kann die Kamera über das Hilfsstromkabel mit 24 V DC oder 24 VAC versorgt werden. - Seite 21 4. Gelb (RI_1) - Digitaler Eingang, 1 Relais. Die Eingangsspannung muss unter 0,7 V liegen, um als eine niedrige Eingabe zu registrieren. Die Eingangsspannung darf 5 V nicht überschreiten. 5. Orange (RI_2) - Digitaler Eingang, Relais 2 6. Hellgrün (RI_3) – Digitaler Eingang, Relais 3 7.
-
Seite 22: Rückkehr Zur Voreingestellten Position
Bevor Sie die Startposition der Kamera konfigurieren können, müssen Sie die Kamera mit einem Standort in der™ ACCClient-Software verbinden. Weitere Informationen zum Hinzufügen von Kameras zu einem Standort und die folgenden Schritte finden Sie im Avigilon Control Center Client-Benutzerhandbuch. Zum Festlegen der voreingestellten Startposition, zeigen Sie das Live-Video der PTZ-Kamera und führen dann die folgenden Schritte aus: Tipp: Benennen Sie die vorgegebene Position "Start", sodass es Ihnen leicht fällt, sie beim Konfigurieren der... - Seite 23 Wählen Sie Regel-Ereignis(se) auswählen auf der PTZ nicht in Betrieb Seite. Wählen Sie Regel-Aktion(en) auswählen auf der Zu Startvoreinstellung wechseln Seite. Automatische Rückkehr zur Startposition...
-
Seite 24: Verbindungsstatus-Led-Anzeige
Verbindungsstatus-LED-Anzeige Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED-Anzeige der Kamera über den Fortschritt bei der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle beschreibt die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung LED-Anzeige IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. -
Seite 25: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: Abbildung 8: Firmware-Rücksetzschaltfeld unter dem SD-Kartensteckplatz. -
Seite 26: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
HINWEIS: Die ARP/Ping-Methode funktioniert nicht, wenn auf der Webbrowser-Oberfläche der Kamera die Option zum Festlegen der statischen IP-Adresse mit der ARP/Ping-Methode deaktiviert ist. Weitere Informationen finden Sie im Benutzerhandbuch zur Weboberfläche – Avigilon IP-Kameramodelle HD H.264. 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). -
Seite 27: Reinigung
Waschfunktion und Scheibenwischer aktiviert werden. Weitere Informationen finden Sie unter Avigilon High Definition H.264 Web-Interface-Benutzerhandbuch. Die Waschfunktion und Scheibenwischer werden von der Avigilon Control Center Software über den PTZ AUX-Befehl aktiviert werden. Weitere Informationen finden Sie in den Hilfedateien der Software. -
Seite 28: Spezifikationen
Spezifikationen Kamera Objektiv 4,3 bis 129 mm, f/1.6 – f/4.7, Autofokus Audioeingang/-ausgang Line-Pegeleingang und -ausgang MicroSD/MicroSDHC/MicroSDXC Slot – mindestens der Klasse 6; Klasse microSD Speicher 10/UHS-1 oder besser empfohlen Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 ONVIF® konforme Version 1.02, 2.00, Profile S (www.onvif.org) Konform mit Version 2.2.0 der Analyseservicespezifikation (Rahmen und Szenenbeschreibungen sind mit VMS von Drittanbietern nicht verfügbar) SNMP v2c... - Seite 29 105 VA bei 24 V Wechselstrom VDC: 24 V +/-10 % Stromquelle VAC: 24 Vrms +/-10 %, 50 oder 60 Hz PoE: 95 W PoE (POE-INJ2-95-w) Stromanschluss Drahtleitung RTC Backup-Batterie 3V Mangan-Lithium Umgebungs- Betriebstemperatur -40° C bis + 60 ° C (-40 ° F bis 140 ° F) mit externer Stromquelle oder 95 W PoE Lagertemperatur -10 °C bis +70 °C (14 °F bis 158 °F) Feuchtigkeit...
-
Seite 30: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact -us/. Garantiebedingungen und technischer Support...
