dot-spot clarios-mini Bedienungsanleitung Seite 14

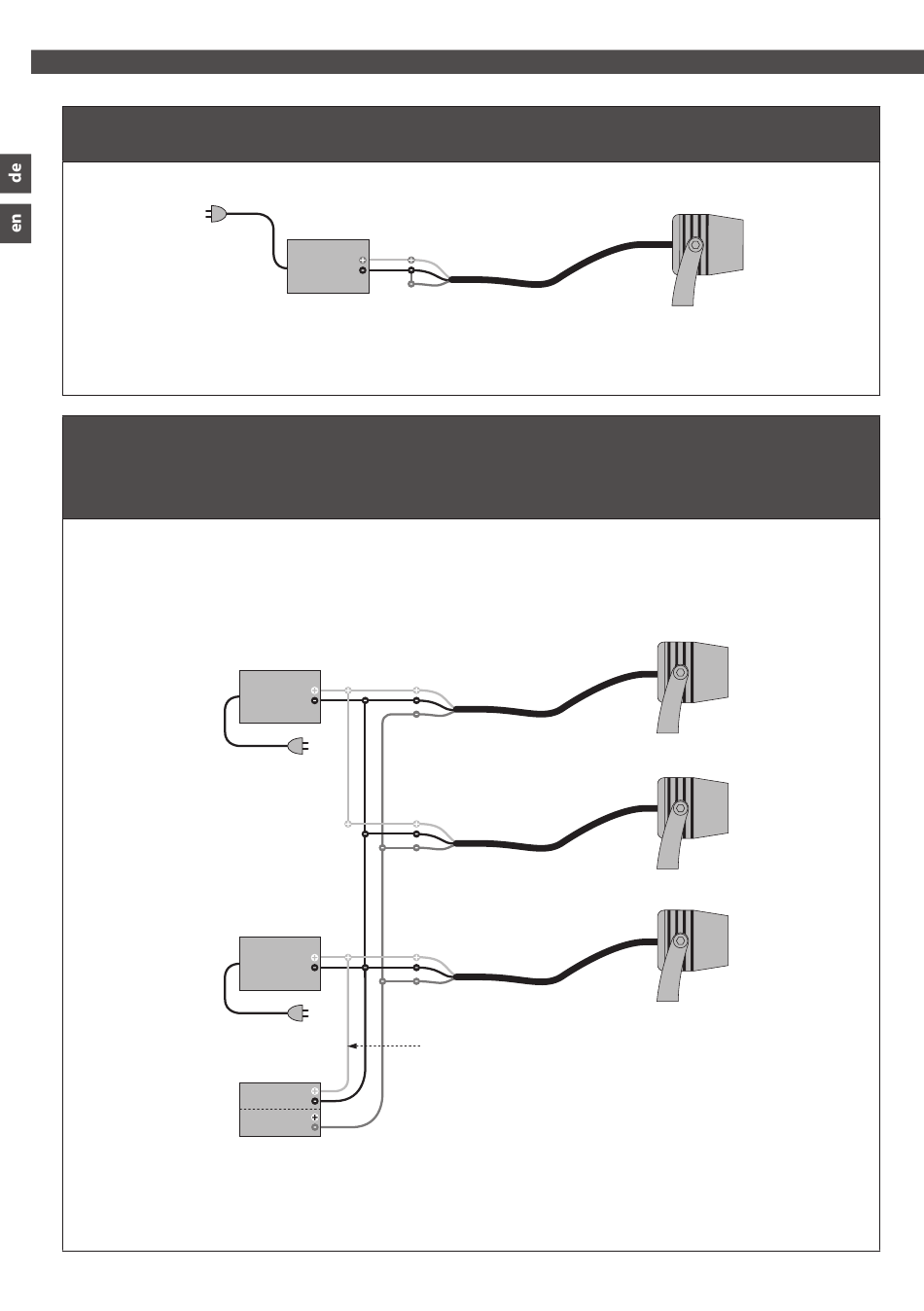

Anschluss der Leuchten bei freier Verkabelung, ohne Dimmer
Connection of the spots with free cabling, without dimmer
Achtung: Brücke zwischen (–) und (– Dim) zwingend notwendig!
Attention: bridge between (–) and (– dim) is mandatory!
Anschluss der Leuchten bei freier Verkabelung, mit Dimmer, mehrere Leuchten,
ggf. mehrere Netzteile
Connection of the spots with free cabling, with dimmer; multiple spots,
multiple power supplies if necessary
14
Netzteil
power supply
- Dim
Netzteil
power supply
12-24V DC
- Dim
- Dim
Netzteil
power supply
12-24V DC
- Dim
PWM Dimmer
PWM Dimmer
Input
Output Dim
Dim
Adernfarben ▪
Schwarz ▪
rot ▪
blau ▪
Adernfarben ▪ wire colors:
Schwarz ▪ black
rot ▪ red
= +
blau ▪ blue
= DIM
Adernfarben ▪ wire colors:
Schwarz ▪ black
= -
rot ▪ red
= +
blau ▪ blue
= DIM
Nicht mit den anderen Netzteilen verbinden!
Adernfarben ▪
Do not connect to other power supplies!
Schwarz ▪
rot ▪
blau ▪
= -
