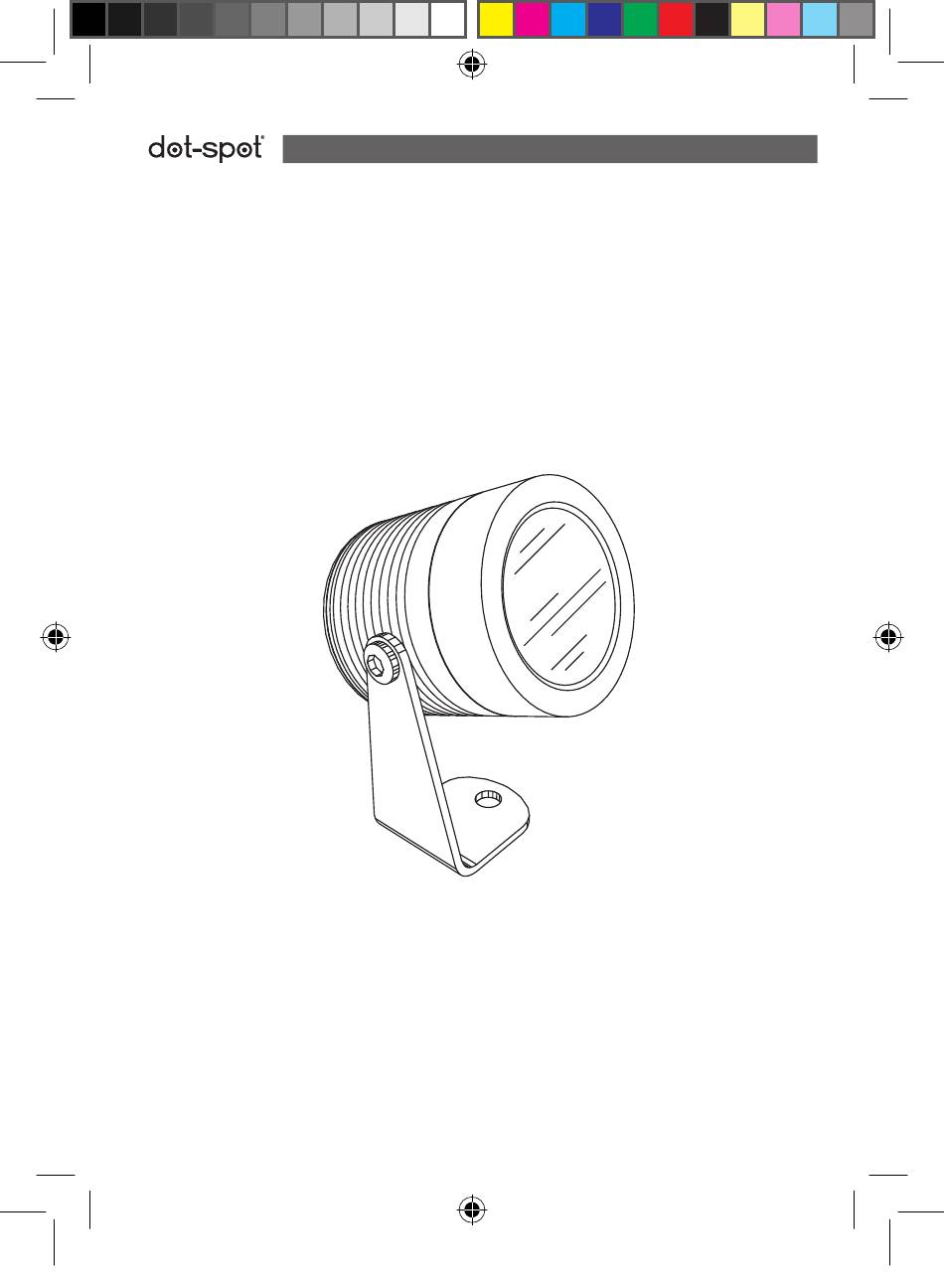

- Seite 1 І Bedienungsanleitung І Operator‘s Manual GAW_clarios_mini.indd 1 07.10.2011 12:55:35...
- Seite 2 Technische Beschreibung Danke! Vielen Dank, dass Sie sich für den dot-spot clarios-mini Gartenstrahler entschieden haben! dot-spot Produkte werden nach sehr hohen Qualitätsrichtlinien entwickelt und gefertigt. Die hohe Qualität und lange Lebensdauer der Produkte sind ein aktiver Beitrag zur Ressourcenschonung und zum Umweltschutz. Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie den Strahler verwen- den. Bewahren Sie die Anleitung gut auf. Falls Sie den Strahler an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit. Die Nichtbeachtung dieser Anleitung kann zu Gefahren für Personen und Schäden an Gegenständen führen. Für Personen und Sachschäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung. Technische Beschreibung clarios-mini Nenns Der dot-spot clarios-mini ist ein kompakter Gartenstrahler mit fest eingebauter 3 W Power-LED und Linse. Im Gartenstrahler ist ein Konverter integriert, der den direkten Kabel Betrieb an 12 V AC/DC ermöglicht. Das Gehäuse besteht je nach Ausführung komplett Schutz aus chlor- und salzwasserbeständigem V4A Edelstahl oder eloxiertem Aluminium. Der Schutzgrad IP 68 ermöglicht auch den dauerhaften Einsatz unter Wasser. Leucht Überhi Mit seiner hohen Leuchtkraft sorgt der clarios-mini für die effektvolle Beleuchtung von Pflanzen und Architektur. Er ist stufenlos um 360° drehbar und um 180° schwenkbar. Gehäu Das THERMOPROTECT-System verhindert die Überhitzung des Strahlers und sorgt damit...
- Seite 3 Ausstattungsvarianten / Technische Daten clarios-mini Ausstattungsvarianten / Technische Daten clarios-mini Lichtaustritt ■ lieferbar mit Linse 6°, 25°, 40° und asymetrisch 15° x 40° Abstrahlwinkel Leuchtfarben ■ warmweiß (ca. 210 lm, 2700 K), weitere Leuchtfarben auf Anfrage lieferbar Montage ■ Im Lieferumfang ist ein Montagebügel zur Befestigung auf Stein, Holz oder ähnlichen Materialien enthalten ■ Optional kann ein Mastadapter und eine Montageverlängerung in verschiedenen Längen zur Anbringung in verschiedenen Höhen oder ein Edelstahl-Erdspieß als Sonderzubehör geliefert werden.
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise / Vorbereitung Sicherheitshinweise Bei der Montage sind die jeweils gültigen Sicherheitsvorschriften zu beachten. Die Montage darf nur durch entsprechend ausgebildete Fachkräfte erfolgen. Der Strahler wird mit elektrischer Spannung von 12 V betrieben. Um Gefahren zu vermeiden, trennen Sie vor allen Arbeiten am Strahler den dot-spot clarios-mini vom Stromnetz. Der Strahler kann nicht geöffnet werden. Schließen Sie den Strahler nur an ein Netzteil an, dessen Ausgangsspannung 12 V nicht überschreitet. Eine falsche Spannung kann den Strahler und das Netzteil zerstören. Schließen Sie das Netzteil nur an, wenn die darauf angege- bene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Netzteil nicht überlasten! Die Gesamtleistung aller an das Netzteil angeschlossenen Verbraucher sollte ca. 10 % kleiner sein, als die Nennleistung des eingesetzten Netzteils. Um das Anschlusskabel vor Tierverbiss zu schützen, sollte es mit einem Marderschutz (optional) versehen werden. Hohe Umgebungstemperaturen verkürzen die Lebensdau- er der LED’s. Um eine lange Lebensdauer der LED zu gewährleisten, ist für eine gute Wärmeableitung zu sorgen. Den Strahler daher während des Betriebes nicht Umge- bungstemperaturen > 50°C aussetzen. Die Dichtheit des clarios-mini ist nur gewährleistet, wenn auch der Außenmantel des Anschlusskabels unbeschädigt und das Anschlusskabel wasserdicht verklemmt ist. Andernfalls kann eindringende Feuchtigkeit durch den Kapillareffekt bis zur Elektronik in der Leuchte vordringen und diese zerstören. Vorbereitung Packen Sie den gesamten Lieferumfang aus und überprüfen Sie den Inhalt je nach Ausstattung auf Vollständigkeit und Unversehrtheit. -
Seite 5: Montage Mit Montagewinkel
Erdspieß geliefert wird. Prüfen Sie die Festigkeit des Untergrunds und drücken Sie den Erdspieß in den Boden. Ggf. oben ein Stück Holz auflegen und mit einem Hammer leicht einklopfen. Montieren Sie nun den clarios-mini wie unter 1 beschrieben am Montagewinkel. 3. Verwenden des Mastadapters und der Montageverlängerungen (Sonderzubehör) Anstelle des Montagewinkels kann auch der Mastadapter mit Montageverlänge- rung zur Befestigung des clarios-mini verwendet werden (Abb. S. 8). Das empfiehlt sich vor allem, wenn der Spot erhöht montiert werden soll. Die Montageverlänge- rung kann unter Verwendung von passenden Dübeln mit M6 Innengewinde auf verschiedenen Untergründen montiert werden. GAW_clarios_mini.indd 5 07.10.2011 12:55:35... - Seite 6 Anschlusspläne Steckeranschluss Anschluss mit 12 V Niedervolt Steckersystem, IP 44 brilliance-mini brilliance-midi dome-spot clarios-mini max. Leitungslänge: 30 m KV 6 Trafo 12 V AC KV G 68 12 V AC 230 V / 50 Hz VLK 5 KV G 68 Freie Verdrahtung ...oder Netzgerät nt 12 / ...
-
Seite 7: Sonderzubehör
Sonderzubehör Sonderzubehör für Steckeranschluss NT 6 - 105 VLK 5 und VLK 10 KV 3 und KV 6 LED-Netzteil, Ausgangsspan- Zur Verlängerung der Ermöglichen den Anschluss nung 12 V AC, Eingangs- Leuchtenleitungen und mehrerer Leuchten an ein spannung 230 V 50 Hz, zur Verkabelung größerer Netzteil. Nicht verwendete V / 50 Hz Leistung von 6 bis 105 W, Anlagen, Schutzart IP 44. Anschlüsse sind mit Schutzart IP 66. Schutzkappen zu versehen. Schutzart IP 44. Sonderzubehör für freie Verdrahtung NT 12/30 - 240 KV G 68 KV T 68 Gel-Box 1 LED-Netzteil 12 V DC mit Kabelverbinder gerade, Kabelverbinder zum Er- Zur sternförmigen Spannungsstabilisierung. - Seite 8 M6 x 15. Länge 200 mm, der Montageverlängerungen Durchmesser 30 mm. unbedingt erforderlich. Sonderzubehör Schutz Störun Strahle Strahle Marderschutz Blendschutz nach k Schutzschlauch aus Blendschutz aus Edelstahl zeit ab Edelstahl, Länge 400 mm, für clarios, clarios-mini, wird se werksseitig an der Zuleitung nachträglich aufsteckbar. montiert, kann nicht nachträglich angebracht Leucht werden. lers ni des Be der Str sich ga GAW_clarios_mini.indd 8 07.10.2011 12:55:36...
- Seite 9 Informationen für den Betreiber / Störungen dot-spot Informationen für den Betreiber LED-Leuchten sind äußerst energiesparend und haben im normalen Betrieb eine sehr lange Lebensdauer. Daher ist der Austausch des Leuchtmittels nicht vorgesehen. Um die maximale Lebensdauer der LED zu gewährleisten, sollten folgende Punkte beachtet werden: 1. Die Wärmeabfuhr von der LED darf nicht behindert werden. Decken Sie den Strahler daher nicht ab. 2. Vermeiden Sie den Betrieb des Strahlers bei direkter Sonneneinstrahlung. 3. Strahler bei Automatikbetrieb über Schaltuhr und Dämmerungsschalter steuern. 4. Reinigen Sie den Strahler von Zeit zu Zeit mit einem feuchten Tuch. 5. Die Leuchten sind je nach Ausführung aus rostfreiem V4A Stahl gefertigt. Je nach Umgebungsbedingungen und Einbaumaterial kann dennoch auf den Metallteilen sogenannter „Flugrost“ auftreten, dies stellt keinen Mangel dar. Der Flugrost kann mit entsprechenden Edelstahlreinigern leicht entfernt werden. Störungen Störung Ursache Abhilfe Leitung zum Trafo unter- Leitung prüfen, ggf. ersetzen brochen Strahler leuchtet nicht Spannungsversorgung zum Eingangsspannung am Trafo Trafo unterbrochen prüfen Trafo defekt Trafo austauschen Strahler schaltet sich nach kurzer Betriebs- Netzteil mit höherer Leistung...
-
Seite 10: Entsorgung
Entsorgung Wenn das Gebrauchsende erreicht ist, entsorgen Sie den Strahler und alle Zubehörteile entsprechend den geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Garantiebedingungen in Deutschland Diese Garantiebedingungen gelten seit dem 01.01.2006 / Technische Änderungen und Irrtum vorbehalten. Diese Garantiebedingungen gelten für den Kauf und Einsatz unserer Produkte in der Bundesrepublik Deutschland. Für das Ausland gelten die in den Verkaufs- und Lieferbe- dingungen vereinbarten bzw. gesetzlichen Garantiebedingungen des jeweiligen Landes. Die gesetzlichen Gewährleistungsrechte werden durch diese Garantie nicht berührt. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller. Alle dot-spot Produkte werden vor Verlassen unseres Hauses zu 100 % geprüft und gete- stet. Dennoch kann nicht ganz ausgeschlossen werden, dass vereinzelt Fehler während des Betriebs auftreten. Wir gewähren im Rahmen der gesetzlichen Bestimmungen eine Gewährleistung von zwei Jahren ab Kaufdatum (Rechnungsbeleg). Die Gewährleistung bezieht sich auf die einwandfreie Funktion der dot-spot Gartenstrahler und Zubehör bei bestimmungsge- mäßem Gebrauch. Die Gewährleistung umfasst nicht Schäden, die durch normale Abnutzung oder mecha- nische Zerstörung durch Krafteinwirkung von außen entstanden sind. Die Gewährleistung umfasst den Ersatz der defekten Teile. Auf den Ersatz von Folge- schäden besteht kein Anspruch. Insbesondere auf Erstattung von Folgeschäden, die bei unsachgemäßer Verwendung oder unsachgemäßem Einbau der Produkte entstehen,... -
Seite 11: Technical Description
Technical description Thank you! Thank you for purchasing the dot-spot garden and building spot clarios-mini! dot-spot products are developed and manufactured in line with our exacting quality standards. The excellent quality and long service life of these products are an active contribution towards saving resources and protecting the environment. Please finish reading this operator‘s manual before you start using the spot. Keep the manual in a safe place. If you pass the spot on to a third party, make sure you also pass on the operating manual. Failure to comply with this operating manual can lead to danger of injury to persons and damage to property. We accept no liability for injury or damage caused by failure to comply with this operating manual. Technical description clarios-mini The dot-spot clarios-mini is a compact garden and building spot with an integrated 3 W Power LED and lens. A converter is integrated into the spot, which allows the direct operation on 12 V AC/DC. Depending on the type, the whole cover is manufactured from chlorine and salt water resistant 316L stainless steel or anodized aluminium. The IP 68 protection class supports also permanent underwater operations. Due to his excellent luminosity the clarios-mini cares for an atmospheric lighting of plants and architecture. The spot is continuously adjustable. It can be rotated through 360 degrees and swivelling through 180 degrees. - Seite 12 Models / Technical Specifications clarios-midi Models / Technical Specifications clarios-midi Light emission ■ available with lens 6°, 25°, 40° and asymmetric angle of radiation 15° x 40° Lumen colours ■ warm white (210 lm, 3000 K), other lumen colours on request Installation ■...
-
Seite 13: Safety Precautions
Safety precautions / Preparation Safety precautions Observe applicable safety regulations for installation. Installation must be performed by a qualified electrician. The spot runs on 12 V electrical power. To avoid danger, separate the dot-spot clarios-mini spot from the power supply before any work. The spot can not be opened. Connect the spot only to a transformer with an output voltage of no more than 12 V. Incorrect voltage can destroy the spot and the transformer. Connect the transformer only if the electrical rating specified on the transformer matches your main power socket rating. Do not overload the power supply unit! The total output of all consumers attached to the power supply unit should be approx. 10 % less than the power supply unit‘s rating. - Seite 14 Attach the mounting bracket on the spike first. Use there- fore the screw which is included with the spike. Check the firmness of the ground and push the spike into the ground. If necessary, put a piece of wood on it and tap it lightly with a hammer. Now install the clarios-mini as described under 1 with the mounting bracket. 3. Using the extension adapter and installation extensions (optional) Instead of the mounting bracket you can also use the extension adapter and installation extensions to fix the clarios-mini. This is especially recommended if you want to mount the spot in an elevated position. The extension adapter may be implemented using appropriate wall plugs with M6 internal thread to be mounted on various substrates. GAW_clarios_mini.indd 14 07.10.2011 12:55:37...
-
Seite 15: Wiring Diagrams
Wiring diagrams Plug connection Connection with 12 V low-voltage plug system, protection class IP 44 brilliance-mini brilliance-midi dome-spot clarios-mini max. cable length: 30 m KV 6 power supply 12 V AC KV G 68 12 V AC 230 V / 50 Hz... -
Seite 16: Special Accessories
Special accessories Special accessories for plug connection NT 6 - 105 VLK 5 and VLK 10 KV 3 and KV 6 LED power supply, output For extending luminaire Supports connection of voltage 12 V AC, input cables and wiring of larger multiple luminaires to a voltage 230 V 50 Hz, scale systems, 5 m or 10 m, single power supply. Any Rating from 6 to 105 W, protection class IP 44. connectors which are not protection class IP 66. used must be protected with a blind cap, protection class IP 44. Special accessories for freely confi gurable wiring NT 12/30 - 240 KV G 68 KV T 68... - Seite 17 Special accessories Special accessories for mounting Ground spike Extension adapter Installation extensions Robust stainless steel Attractive stainless steel ground spike, break and holding rod. Used to replace Supports installation of corrosion proof. For clarios the mounting bracket on spots in a raised position in and clarios-mini garden the spot, length 60 mm. combination with extension spots. With M6 threaded Required when using adapter MA. bushing, includes clamping installation extension. screw M6 x 15. Length 200 mm, diameter 30 mm. Special accessories for protection Marten protection Dazzle protection Protective pipe made of...
- Seite 18 / Malfunctions dot-spot information for the user LED illuminants are great energy-savers and have an exceptionally long life assuming normal use. For this reason replacing of the illuminant is not envisaged. In order to ensu- re the maximum lifespan of the LED the following points should be observed: Heat dissipation from the LED should not be impeded. Do not cover the spotlight. Avoid use of the spotlight in direct sunlight. In case of automated operations, use a time switch and a photoelectric switch to control the spotlights. Clean the spotlight from time to time with a damp cloth. Immediately replace broken glass covers. Some spot types are made of 316L stainless steel. Depending on the surrounding temperatures and the mounting material surface rust may appear, this is no fault. The surface rust can easily be removed with a right stainless steel cleaner. Malfunctions Failure Cause Workaround Cable break in cable to Check the cable; replace if transformer necessary Spot not lit Power supply to transformer Check input voltage at trans- interrupted former Transformer defective Replace transformer Spot switches off after a short time; Use a power supply unit with Power supply unit is overload the power supply unit...
- Seite 19 These warranty conditions have been in force since 01.01.2006 / technical modifications reserved, errors excepted. These warranty conditions apply to purchasing and deployment of our products in the Federal Republic of Germany. In all other countries, the agreed terms of sale and deli- very and/or legal warranty requirements of the country in question apply. This warranty does not affect your legal rights. This warranty statement is a voluntary service by us as the manufacturer. All dot-spot products are tested for 100 % performance before they leave our factory. However, we cannot completely eliminate individual errors during operation. In the scope of legal requirements, we grant a warranty of two years of date of purchase (invoice date). This warranty covers correct working of the dot-spot recessed spot and e if accessories in case of proper use. The warranty does not cover damage caused by normal wear and tear and or mechani- ans- cal wear due to application of external force.
- Seite 20 Entwicklung – Produktion – Vertrieb Phone +49 (0) 9128 / 72 22 17 - 0 Industriestraße 1 +49 (0) 9128 / 72 22 17 - 9 90592 Schwarzenbruck / Germany www.dot-spot.de GAW_clarios_mini.indd 20 07.10.2011 12:55:38...
