Inhaltszusammenfassung für dot-spot clarios-mini

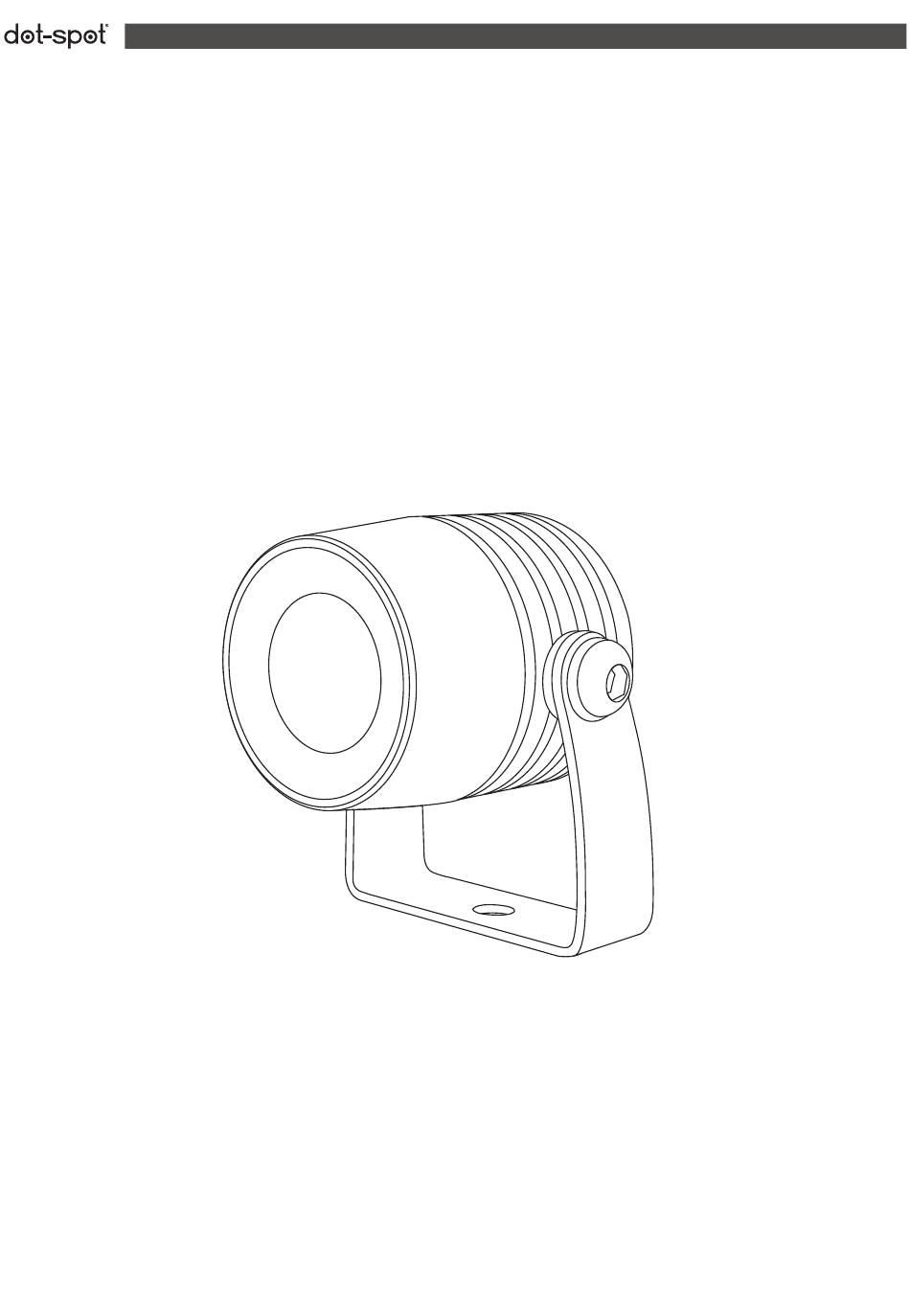

- Seite 1 І Bedienungsanleitung І Operator‘s Manual...
- Seite 2 Danke! Vielen Dank, dass Sie sich für den dot-spot clarios-mini entschieden haben. dot-spot Produkte werden nach sehr hohen Qualitätsrichtlinien in Deutschland entwickelt und gefertigt. Der clarios- mini wird in vergussloser Bauweise gefertigt, dadurch kann das Produkt am Ende der Lebensdauer in seine Einzelteile zerlegt und optimal recycelt werden.
- Seite 3 Kabelverschraubungen und Gel-Boxen für freie Verkabelung, sowie Multiboxen und Dimmer für M12 Verkabelungssystem und freie Verkabelung lieferbar. Produktbeschreibung EG-Konformitätserklärung Hiermit erklärt dot-spot Gmbh & Co. KG dass die Leuchte clarios-mini der Richtlinie 2004/108/EG entspricht und mit CE gelabelt ist.
- Seite 4 Produktbeschreibung Technische Beschreibung Der clarios-mini Strahler ist ein kompakter Garten- und Objektstrahler mit fest eingebauter 3 W Hochleistungs-LED, bzw. 4W RGBW/WW LED. Die einfarbigen clarios-mini Strahler können mit einer Spannung von 12 - 24 V DC betrieben werden. Die RGB/W Modelle mit 12 V DC. Das Gehäuse besteht komplett aus V4A Edelstahl und ESG-Glas.
- Seite 5 Ausstattungsvarianten Modell und Leistung clarios-mini 3 W Artikelnummer 22101.V4A/316L / 22201.alu black Lichtfarben Lumen, nur zur Energie- Artikelnummer allgemeinen Bemerkung ef昀椀zienz Information warmweiß, 2700 K .827. 200 lm warmweiß, 3000 K .830. 212 lm = optimale neutralweiß, 4000 K .840.
- Seite 6 Luftzirkulation achten. Das Gehäuse der Leuchte nicht öffnen. Die Dichtheit des clarios-mini ist nur gewährleistet, wenn auch der Außenmantel des Anschlusskabels unbeschädigt und das Anschlusskabel wasserdicht ver- klemmt ist. Andernfalls kann eindringende Feuchtigkeit durch den Kapillareffekt bis zur Elektronik in der Leuchte vordringen und diese zerstören.
- Seite 7 Ø 3 mm vorgebohrt werden. Platzieren Sie den Montagebügel über dem Dübel, richten Sie ihn zur gewünschten Richtung aus und schrauben Sie ihn mit der mitgelieferten Schraube fest. Nun kann der clarios-mini am Montagebügel befestigt werden. ■ Fädeln Sie den Sprengring auf die Schraube, stecken Sie diese durch ein Loch am oberen Ende des Montagebügels, fädeln Sie die Kunststoffunterlegscheibe auf die Schraube und drehen Sie die Schraube seitlich in die Gewindebohrungen am Leuchtengehäuse.
- Seite 8 Montage Elektrischer Anschluss Der clarios-mini wird mit Gleichspannung versorgt und mittels separatem PWM-Signal (Puls-Wei- ten-Modulation) gedimmt. Pro Lichtfarbe wird ein PWM-Signal (S-PWM) benötigt. Der PWM-Eingang hat folgende Eigenschaften: PWM-Leitung mit Masse (-) verbunden LED an PWM-Leitung offen LED aus PWM-Leitung mit Betriebsspannung (+) verbunden LED aus PWM-Frequenz = 0 bis 1.000 Hz...
- Seite 9 Montage Elektrischer Anschluss Freie Verkabelung Achtung: Das Kabel des clarios-mini RGB hat eine nicht benötigte Ader (braun). Diese Ader ist in der Regel ab Werk gekürzt und wird nicht angeschlossen. Anschlussplan der clarios-mini RGB Siehe entsprechende Gra昀椀k Heftmitte (S. 15).
- Seite 10 Betrieb LED-Leuchten sind äußerst energiesparend und haben im normalen Betrieb eine sehr lange Lebensdauer. Um die maximale Lebensdauer der LED und Energieef昀椀zienz zu gewährleisten, sollten folgende Punkte beachtet werden: ■ An-/Abschalten der Leuchte sollte über die eingangsseitige Schaltung des Netzteils erfolgen. ■ Abschalten der Leuchte per PWM-Signal sollte nicht dauerhaft erfolgen, da in diesem Fall die Elektronik der Leuchte weiterarbeitet. ■ Auch wenn die Leuchte über ein THERMOPROTECT System verfügt, das die Leuchte vor Hitzeschäden schützt, ist der dauerhaft anormale Betrieb zu vermeiden.
- Seite 11 Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller. Alle dot-spot Produkte werden vor Verlassen unseres Hauses zu 100 % geprüft und getestet. Den- noch kann nicht ganz ausgeschlossen werden, dass vereinzelt Fehler während des Betriebs auf-...
- Seite 12 Montage der Produkte entstehen, besteht kein Anspruch. Die fach- gerechte Montage ist in der Montageanleitung beschrieben. dot-spot clarios-mini ist für den Betrieb mit Konstantspannungs-Netzteilen konzipiert, welche die Normen einhalten, insbesondere die Norm für elektronische Betriebsgeräte für LED-Module IEC 61347-2-13.
- Seite 13 Notizen...
- Seite 14 Adernfarben ▪ Schwarz ▪ rot ▪ blau ▪ Anschluss der Leuchten bei freier Verkabelung, ohne Dimmer Connection of the spots with free cabling, without dimmer Netzteil power supply - Dim Adernfarben ▪ wire colors: Achtung: Brücke zwischen (–) und (– Dim) zwingend notwendig! Schwarz ▪ black Attention: bridge between (–) and (– dim) is mandatory! rot ▪ red blau ▪ blue = DIM...
- Seite 15 Anschluss der Leuchten bei freier Verkabelung, RGB / RGBW System Connection of the spots with free cabling, RGB / RGBW System Controller Adernfarben ▪ wire colors: nt 12/30 nt 12/30 Schwarz ▪ black weiß ▪ white 12 V DC 12 V DC rot ▪ red grün ▪ green blau ▪ blue braun ▪ brown 230 V / 50 Hz 230 V / 50 Hz F3d3...
- Seite 16 Thank you for choosing the dot-spot clarios-mini. dot-spot products are developed and manufac- tured in Germany according to very high quality guidelines. The clarios-mini is manufactured without potting, which means that the product can be dismantled into its individual parts at the end of its service life and optimally recycled.
- Seite 17 Keep this manual in a safe place. In case you forward the spot towards third persons, also give them the operating manual. Failure to follow these instructions may cause danger to persons and damage to property. dot-spot will not assume any liability for damage to persons and property resulting from failure to follow this operator’s manual.
- Seite 18 Product description Technical description The clarios-mini is a compact garden and object spot with built-in 3 W high-performance LED or 4W RGBW/WW LED. The single-colored clarios-mini spotlights can be operated with a voltage of 12 - 24 V DC. The RGBW/WW models with 12 V DC. The housing is completely made of V4A-type stainless steel and ESG glass.
- Seite 19 Con昀椀gurations Model und power clarios-mini 3 W Order number 22101.V4A/316L / 22201.alu black Light colors Lumens, for Energy- Order number general infor- Comment ef昀椀ciency mation only warm white, 2700 K .827. 200 lm warm white, 3000 K .830. 212 lm...
- Seite 20 LED. During operation, do not expose the spot to ambient temperatures of > 50°C. Do not cover the spot, provide free air circulation. Do not open the housing of the luminary. The tightness of the clarios-mini is only guaranteed if also the outer sheath of the connection cable is undamaged and if the connection cable is bonded in a waterproof way.
- Seite 21 In case of hardwood the holes may require pre-drilling with Ø 3 mm. Position the mounting bracket over the dowel, orientate it into the desired direction and screw it down with the supplied screw. Now, the clarios-mini can be attached to the mounting bracket. ■ Thread the snap ring onto the screw, insert it through the hole at the upper end of the mounting bracket, thread the plastic washer onto the screw and screw it laterally into the threaded hole on the luminary housing.
- Seite 22 Assembly Electrical connection The clarios-mini is supplied with DC power and dimmed via a separate PWM signal (pulse width modulation). A PWM signal (S-PWM) is required for each light color. The PWM input has the following characteristics: PWM line connected to ground (-)
- Seite 23 Electrical connection Free cabling Attention: The cable of the clarios-mini RGB features a wire which is not used (brown). Normally, the wire is shortened ex works and is not connected. Connection diagram of the clarios-mini RGB See respective drawing in the middle of this manual (p. 15).
- Seite 24 Operation LED lights are extremely energy ef昀椀cient and, under normal operation, have a very long life. To ensure the maximum life of the LED and to increase the energy ef昀椀ciency, the following should be considered: ■ The turning on and off of the luminary should be carried out by the input circuit of the power supply. ■ The turning off of the luminary via the PWM signal should not occur permanently since in this case the electronics unit of the luminary continues operating. ■ Even if the luminary is equipped with a THERMOPROTECT system that protects the luminary against thermal damage, a permanent abnormal operation should be avoided. ■ The heat dissipation of the LED must not be hindered. Therefore, do not cover the spot.
- Seite 25 In accordance with legal provisions, we grant a two-year warranty from the date of purchase (invoice receipt). This warranty refers to the proper function of the dot-spot garden and object spots and accessories under normal conditions of use.
- Seite 26 The professional installation is described in the installation manual. dot-spot clarios-mini is designed for the operation with constant voltage power supplies that com- ply with the standards, in particular with the standard for electronic control gear for LED modules IEC 61347-2-13.
- Seite 27 Notes...
- Seite 28 Unter diesem Link 昀椀nden Sie weitere Informationen zu der clarios-mini / This link contains further information about the clarios-mini www.dot-spot.de/clarios-mini ■ Details zum Produkt ■ Lichtverteilungskurven ■ Gebrauchsanleitung als PDF ■ EG-Konformitätserklärung als PDF ■ Zubehör ■ Weitere technische Unterlagen, wie z.B. Planungshilfen, Video- anleitungen, Schritt-für-Schritt-Anleitungen … ■ Details on the product ■ Light distribution curves ■ Operator's manual in PDF format ■ EC Declaration of Conformity in PDF format ■ Accessories ■ Other technical documents such as e.g. planning aids, video tutorials, step-by-step instructions …...
