dot-spot clar 50 Bedienungs- Und Montageanleitung
Verwandte Anleitungen für dot-spot clar 50
Inhaltszusammenfassung für dot-spot clar 50

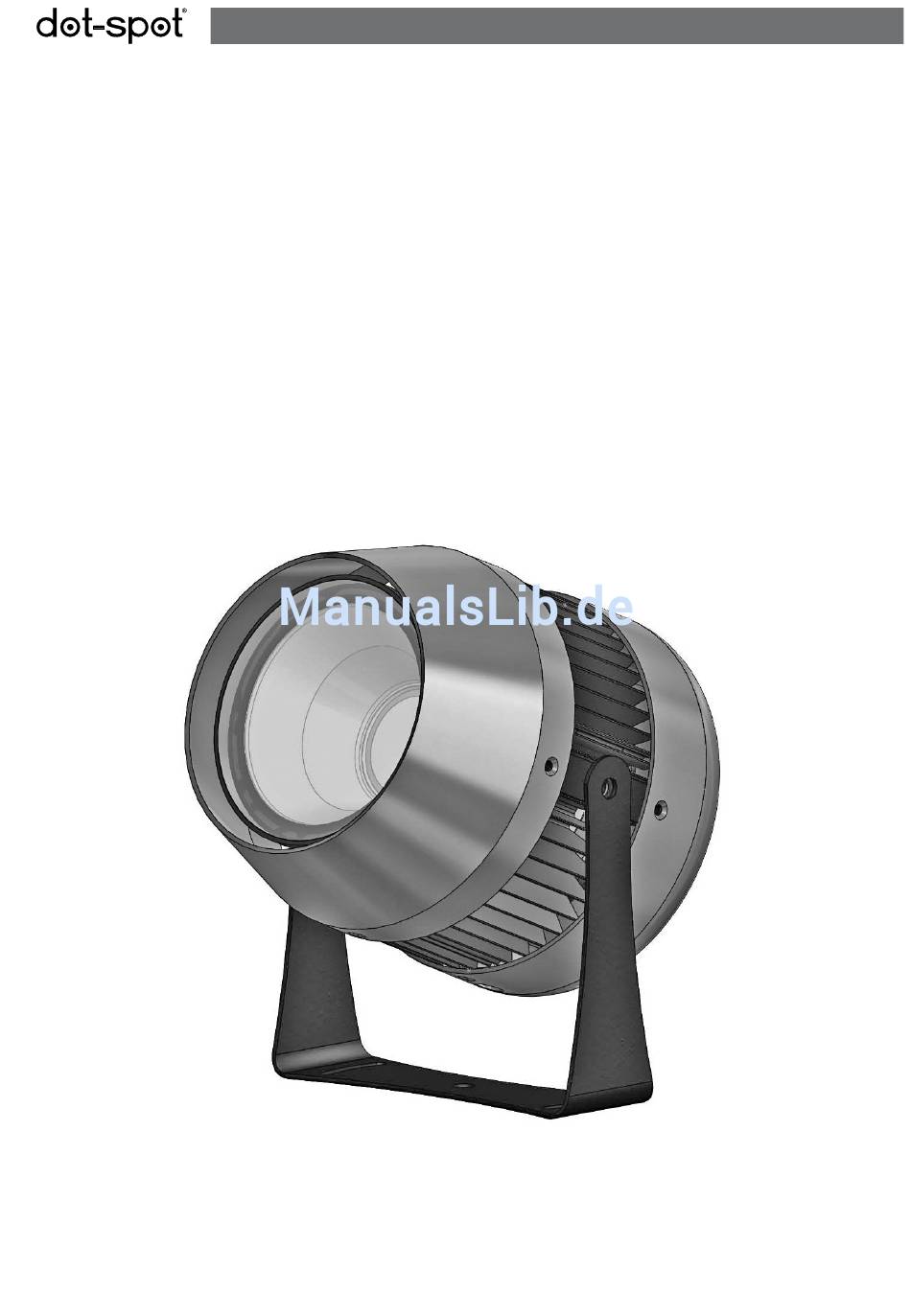

- Seite 1 LED Hochleistungsstrahler clar 50 / clar 100 High-performance LED spot І Bedienungs- und Montageanleitung І Operation and installation manual...
- Seite 2 Der dot-spot clar 50/100 ist ein sehr kompakter LED Hochleistungsstrahler mit fest eingebauter 50, bzw. 100 W COB LED. Der clar 50 hat eine Anschlussleistung von 50 W und ist mit passiver Kühlung ausgestattet. Der clar 100 hat eine Anschlussleistung von 100 W und ist mit einem sehr leisen Membranlüfter zur aktiven Kühlung ausgestattet.
- Seite 3 Das Netzteil ist primärseitig mit einem 5 m Anschlusskabel mit Schukostecker versehen. Eingangsspannung Netzteil 100 – 240 V, 50/60 Hz Eingangsspannung Leuchte 48 V DC Leistung clar 50 50 W Leistung clar 100 100 W Schutzart Leuchte IP56...
- Seite 4 Wärmeableitung zu sorgen. Den Strahler daher während des Betriebes nicht Umgebungstemperaturen > 40°C aussetzen. Die Dichtheit des clar 50/100 ist nur gewährleistet, wenn auch der Außenmantel des Anschlusskabels unbeschädigt und das Anschlusskabel mit den wasserdichten Steckverbindern dicht verschraubt ist.
- Seite 5 Schrauben fest. Mit den Langlöchern kann eine Feinjustierung erfolgen. Nun kann der clar 50/100 am Montagebügel befestigt werden. Beachten Sie die Reihenfolge der Befestigungselemente: Zwischen Leuchte und Bügel wird die Kunststoffscheibe eingesetzt direkt unter dem Schraubenkopf sitzt die Siche- rungsscheibe.
- Seite 6 LED-Leuchten sind äußerst energiesparend und haben im normalen Betrieb eine sehr lange Lebensdauer. Daher ist der Austausch des Leuchtmittels nicht vorgesehen. Um die maximale Lebensdauer der LED und des clar 50/100 Strahlers zu gewährleisten, sollten folgende Punkte beachtet werden: Die Wärmeabfuhr von der LED darf nicht behindert werden. Decken Sie den Strahler daher nicht ab.
- Seite 7 Die gesetzlichen Gewährleistungsrechte werden durch diese Garantie nicht berührt. Diese Garantieerklärung ist eine freiwillige Leistung von dot-spot als Hersteller. Alle dot-spot Produkte werden vor Verlassen unseres Hauses zu 100 % geprüft und gete- stet. Dennoch kann nicht ganz ausgeschlossen werden, dass vereinzelt Fehler während des Betriebs auftreten.
- Seite 8 Montageanweisung beschrieben. Bei Schäden, die durch den Betrieb mit ungeeigneten Vorschaltgeräten, Netzteilen oder anderen Spannungsquellen entstehen, besteht kein Anspruch auf Gewährleistung. dot-spot GmbH & Co. KG Entwicklung – Produktion – Vertrieb Industriestraße 1 90592 Schwarzenbruck / Deutschland...
- Seite 15 Contact Contact dot-spot GmbH & Co. KG Entwicklung – Produktion – Vertrieb Industriestraße 1 90592 Schwarzenbruck / Germany Phone +49 (0) 9128 / 72 22 17 - 0 +49 (0) 9128 / 72 22 17 - 9 www.dot-spot.de...
- Seite 16 LED Hochleistungsstrahler clar 50 / clar 100 High-performance LED spot dot-spot GmbH & Co. KG Entwicklung – Produktion – Vertrieb Phone +49 (0) 9128 / 72 22 17 - 0 Industriestraße 1 +49 (0) 9128 / 72 22 17 - 9 90592 Schwarzenbruck / Germany www.dot-spot.de...
