5.6. MONTAGE DES SCHALTAUGES
„

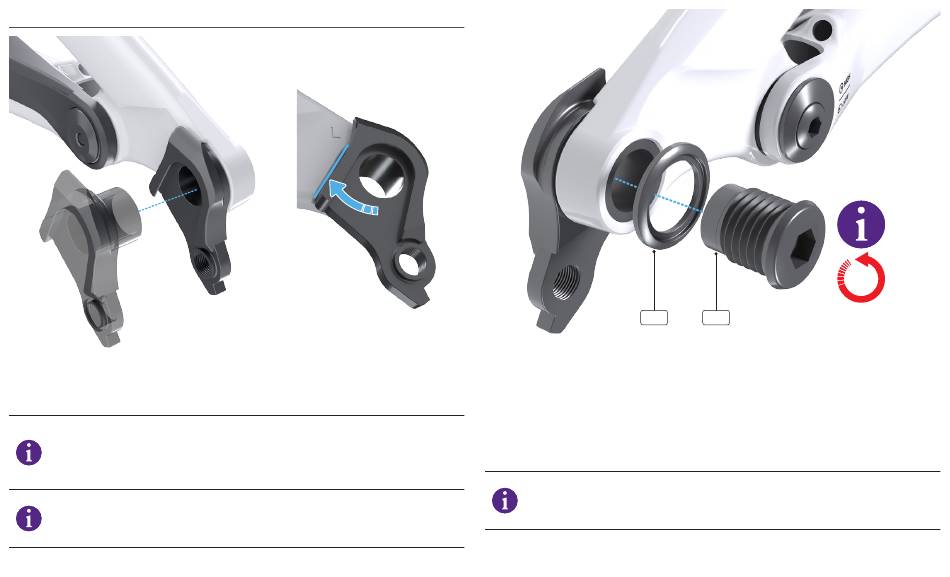

Bringen Sie die UDH-Schaltaugen-Baugruppe am Ausfallende des
Rahmens an, indem Sie sie nach vorne drehen, bis sie vollständig in
der Schaltaugenaufnahme sitzt oder am Rahmendrehanschlag anliegt.
Tragen Sie Schmierfett NUR auf das Steckachsengewinde auf.
Tragen Sie KEIN Schmierfett auf den Rahmen, das
UDH-Schaltauge oder das Gewinde der Schraube des
UDH-Schaltauges auf.
Das Schaltauge muss vollständig in der Schaltaugenaufnahme
sitzen oder am Rahmenanschlag anliegen, wenn es mit dem
angegebenen Drehmoment festgezogen ist.
14
A
Bringen Sie die UDH-Unterlegscheibe (A) an und schrauben Sie
„
dann die UDH-Schraube (B) durch die Unterlegscheibe und in das
Schaltauge.
„
Ziehen Sie die Schraube mit einem Drehmomentschlüssel und einem
8-mm-Inbus-Bit mit 25 Nm (221 in-lbf)
Schaltauges hat ein Linksgewinde.
Es MUSS ein umschaltbarer Drehmomentschlüssel (für Links-
und Rechtsgewinde) verwendet werden, um ein ordnungsgemäßes
Anzugsmoment der Linksgewindeschraube sicherzustellen.
LH
B
an. Die Schraube des UDH-
