Revox C270 Time Code Bedienungsanleitung Seite 9

5

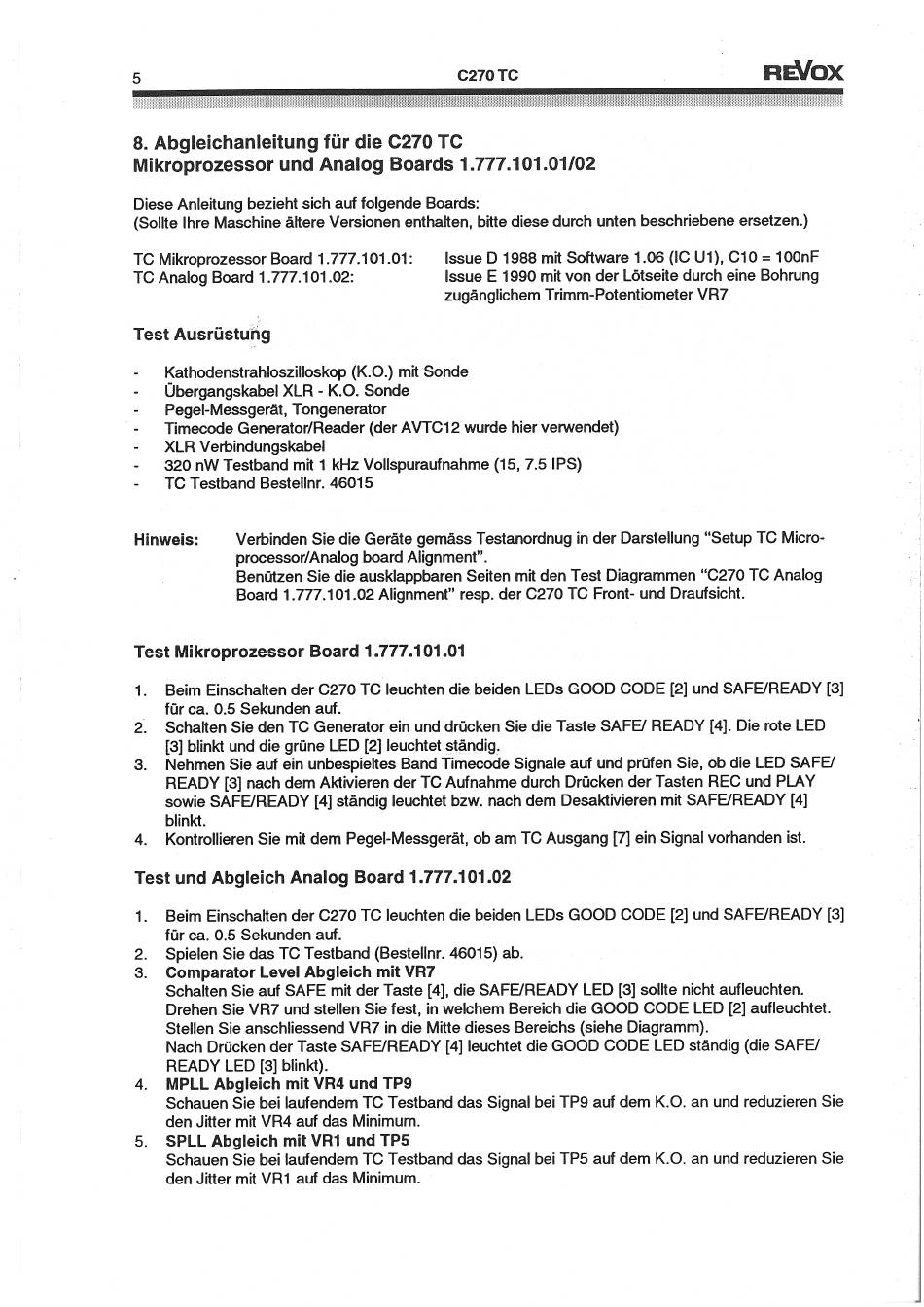

8. Abgleichanleitung
Mikroprozessor und Analog Boards 1.777.101.01/02
Diese Anleitung bezieht sich auf folgende Boards:
(SollteIhre MaschineättereVersionenenthalten,bitte diese durch untenbeschriebeneersetzen.)
TC Mikroprozessor Board 1.777.101.01:
TC Analog Board 1.777.101.02:
Test Ausrüstung
Kathodenstrahloszilloskop
Übergangskabel XLR - K.O. Sonde
Pegel-Messgerät, Tongenerator
Timecode Generator/Reader (der AVTC12 wurde hier verwendet)
XLR Verbindungskabel
320 nw Testband mit 1 kHz Vollspuraufnahme (15, 7.5 'PS)
TC Testband Bestellnr.
Verbinden Sie die Geräte gemäss Testanordnug in der Darstellung "Setup TC Micro-
Hinweis:
processor/Analog board Alignment".
Benützen Sie die ausklappbaren Seiten mit den Test Diagrammen "0270 TC Analog
Board 1.777.101.02 Alignment" resp. der 0270 TC Front- und Draufsicht.
Test Mikroprozessor
Beim Einschalten der C270 TC leuchten die beiden LEDs GOOD CODE [2] und SAFE/READY [3]
1.
für ca. 0.5 Sekunden
Schalten Sie den TC Generator ein und drücken Sie die Taste SAFE/ READY [4]. Die rote LED
2.
[3] blinkt und die grüne LED [2] leuchtet ständig.
Nehmen Sie auf ein unbespieltes Band Timecode Signale auf und prüfen Sie, 0b die LED SAFE/
3.
READY [3] nach dem Aktivieren der TC Aufnahme durch Drücken der Tasten REC und PLAY
sowie SAFE/READY [4] ständig leuchtet bzw. nach dem Desaktivieren mit SAFE/READY [4]
blink.
Kontrollieren Sie mit dem Pegel-Messgerät, 0b am TC Ausgang [7] ein Signal vorhanden ist.
4.
Test und Abgleich Analog Board 1.777.101.02
Beim Einschalten der C270 TC leuchten die beiden LEDs GOOD CODE [2] und SAFE/READY [3]
1.
für ca. 0.5 Sekunden
Spielen Sie das TC Testband (Bestellnr. 46015) ab.
2.
Comparator Level Abgleich
3.
Schalten Sie auf SAFE mit der Taste [4], die SAFE]READY LED [3] solite nicht aufleuchten.
Drehen Sie VR7 und stellen Sie fest, in welchem Bereich die GOOD CODE LED [2] aufleuchtet.
Stellen Sie anschliessend VR7 in die Mitte dieses Bereichs (siehe Diagramm).
Nach Drücken der Taste SAFE/READY [4] leuchtet die GOOD CODE LED ständig (die SAFE/
READY LED [3] blink).
MPLL Abgleich mit VR4 und TP9
4.
Schauen Sie bei laufendem TC Testband das Signal bei TP9 auf dem K.O. an und reduzieren Sie
den Jitter mit VR4 auf das Minimum.
SPLL Abgleich mit VRI und TP5
5.
Schauen Sie bei laufendem TC Testband das Signal bei TP5 auf dem K.O. an und reduzieren Sie
den Jitter mit VRI auf das Minimum.
C270 TC
für die C270 TC
Issue D 1988 mit Software 1.06 (IC Ul), CIO = IOOnF
Issue E 1990 mit von der Lötseite durch eine Bohrung
zugänglichem Trimm-Potentiometer VR7
(K.O.) mit Sonde
46015
Board 1.777.101.01
auf.
auf.
mit VR7
RAIOX
