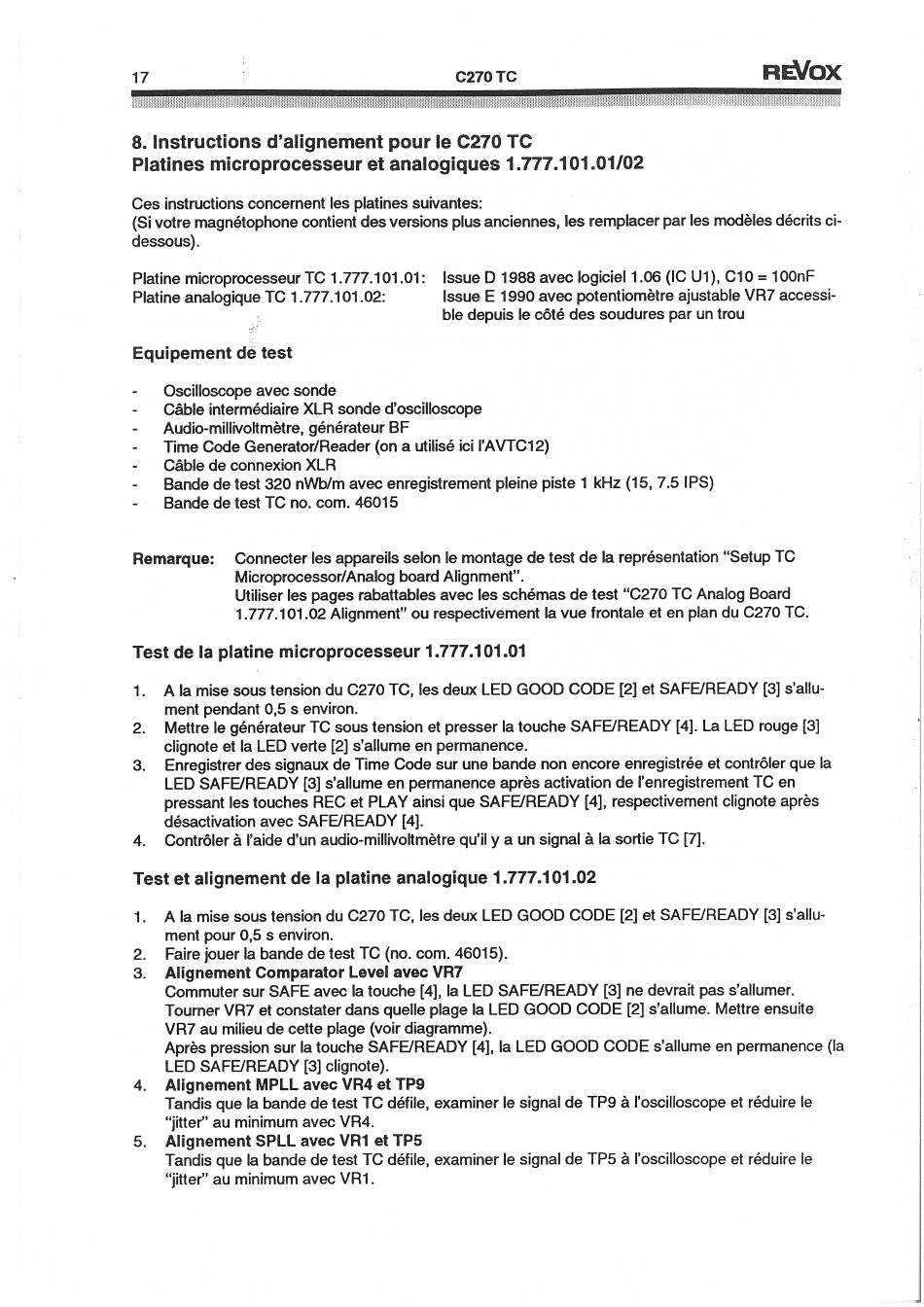

8. Instructions d'alignement
Platines microprocesseur
Ces instructions concernent les platines suivantes:
(Si votre magnétophone contientdes versionsplusanciennes,les remplacerpar les modölesdécritsci-
dessous).
PlatinemicroprocesseurTC1.777.101.01: Issue D 1988avec logiciel 1.06 (IC Ul), CIO= IOOnF
Platine analogique TC 1.777.101.02:
Equipement de test
Oscilloscope avec sonde
Cåble intermédiaire XLR sonde d'oscilloscope
Audio-millivoltmötre, générateur BF
Time Code Generator/Reader (on a utilisé ici l'AVTC12)
Cäble de connexion XLR
Bande de test 320 nWb/m avec enregistrement pleine piste 1 kHz (15, 7.5 IPS)
Bande de test TC no. com.
Remarque: Connecterles appareilsselon le montagede test de la représentation"SetupTC
Microprocessor/Analog board Alignment".
Utiliser les pages rabattables avec Ies schémas de test "0270 TC Analog Board
1.777.101.02 Alignment" ou respectivement la vue frontale et en plan du 0270 TC.
Test de la platine microprocesseur
A la mise sous tension du C270 TO, les deux LED GOOD CODE [2] et SAFE/READY [3] s'allu-
1.
ment pendant 0,5 s environ.
Mettre le générateur TC sous tension et presser la touche SAFE/READY [4]. La LED rouge [3]
2.
clignote et la LED verte [2] s'allume en permanence.
Enregistrer des signaux de Time Code sur une bande non encore enregistrée et contröler que la
3.
LED SAFE/READY [3] s'allume en permanence aprés activation de l'enregistrement TC en
pressantles touches RECet PLAYainsi que SAFE/READY[4], respectivement c lignoteapres
désactivation avec SAFE/READY
Contröler å l'aide d'un audio-millivoltmötre qu'il y a un signal å la sortie TC [7].
4.
Test et alignement de Ia platine analogique 1.777.101.02
A la mise sous tension du C270 -rc, les deux LED GOOD CODE [2] et SAFE/READY [3] Sallu-
1.
ment pour 0,5 s environ.
Faire jouer la bande de test TC (no. com. 46015).
2.
Alignement Comparator
3.
Commuter sur SAFE avec la touche
Tourner VR7 et constater dans quelle plage la LED GOOD CODE [2] s'allume. Mettre ensuite
VR7 au milieu de cette plage (voir diagramme).
Aprös pression sur la touche SAFE/READY [4], la LED GOOD CODE s'allume en permanence (la
LED SAFE]READY [3] clignote).
Alignement MPLL avec VR4 et TP9
4.
Tandis que la bande de test TC défile, examiner le signal de TP9
"jitter ' au minimum avec VR4.
Alignement SPLL avec VRI et TP5
5.
Tandis que la bande de test TC défile, examiner Ie signal de TP5 å l'oscilloscope et réduire le
"jitter" au minimum avec VRI.
C270 TC
pour Ie C270 TC
et analogiques 1.777.101.01/02
Issue E 1990 avec potentiometre ajustable VR7 accessi-
ble depuis le cöté des soudures par un trou
46015
1.777.101.01
[4].
Level avec VR7
la LED SAFE/READY [3] ne devrait pas s'allumer.
RAIOX
roscilloscope et réduire le
