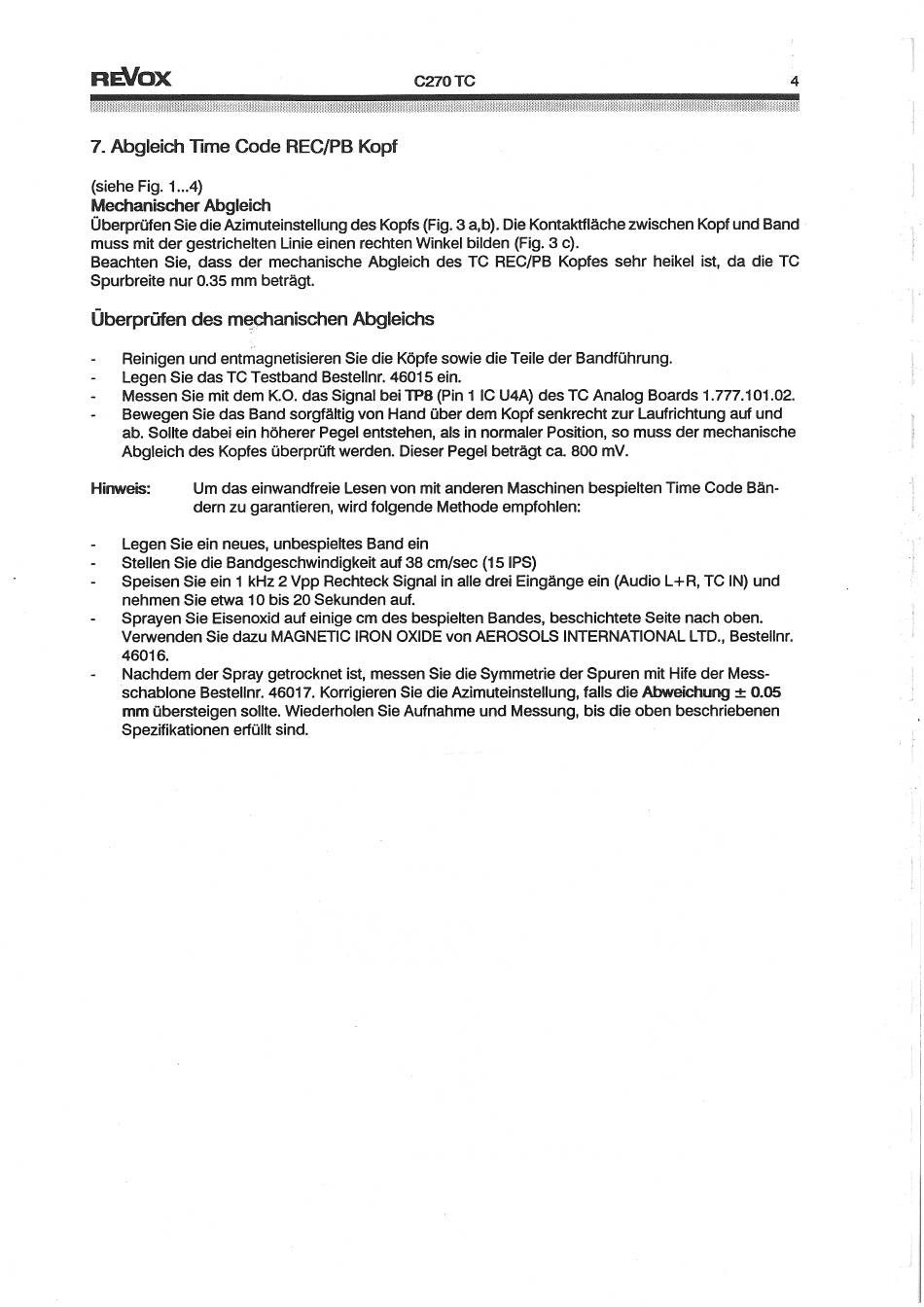

7. Abgleich Time Code REC/PB Kopf
(siehe Fig. 1...4)
Mechanischer Abgleich
ÜberprüfenSiedie Azimuteinstellung des Kopfs(Fig.3 a,b).DieKontaktflächezwischenKopfund Band
muss mit der gestrichelten Linie einen rechten Winkel bilden (Fig. 3 c).
Beachten Sie, dass der mechanische Abgleich des TC REC/PB Kopfes sehr heikel ist, da die TC
Spurbreite nur 0.35 mm beträgt.
Überprüfendes mechanischenAbgleichs
Reinigen und entmagnetisieren Sie die Köpfe sowie die Teile der Bandführung.
Legen Sie das TC Testband Bestellnr. 46015 ein.
Messen Sie mit dem K.O. das Signal bei TP8 (Pin 1 IC U4A) des TC Analog Boards 1.777.101.02.
Bewegen Sie das Band sorgfältig von Hand über dem Kopf senkrecht zur Laufrichtung auf und
ab. Sollte dabei ein höherer Pegel entstehen, als in normaler Position, so muss der mechanische
Abgleich des Kopfes überprüft werden. Dieser Pegel beträgt ca. 800 mV.
Um das einwandfreie Lesen von mit anderen Maschinen bespietten Time Code Bän-
Hinweis:
dern zu garantieren, Wird folgende Methode empfohlen:
Legen Sie ein neues, unbespiettes Band ein
Stellen Sie die Bandgeschwindigkeit
Speisen Sie ein 1 kHz 2 Vpp Rechteck Signal in alle drei Eingänge ein (Audio L+R, TC IN) und
nehmen Sie etwa 10 bis 20 Sekunden
Sprayen Sie Eisenoxid auf einige cm des bespielten Bandes, beschichtete Seite nach oben.
Verwenden Sie dazu MAGNETIC IRON OXIDE von AEROSOLS INTERNATIONAL
46016.
Nachdem der Spray getrocknet ist, messen Sie die Symmetrie der Spuren mit Hife der Mess-
schablone Bestellnr. 46017. Korrigieren Sie die Azimuteinstellung, falls die Abweichung ± 0.05
mm übersteigen sollte. Wiederholen Sie Aufnahme und Messung, bis die oben beschriebenen
Spezifikationen erfüllt Sind.
C270 TC
auf 38 cm/sec (15 IPS)
auf.
4
LTD., Bestellnr.
