Lautsprecher Anschluss
Sound Blaster Audigy 2 Serie
Die Sound Blaster Audigy 2 Soundkarten verfügen über sechs Mini-Jack
Anschlüsse und einen IEEE 1394 (Fire Wire) Anschluss. Angefangen beim
Anschluss neben dem IEEE 1394-Anschluss handelt es sich um folgende
Anschlüsse:
IEEE 1394

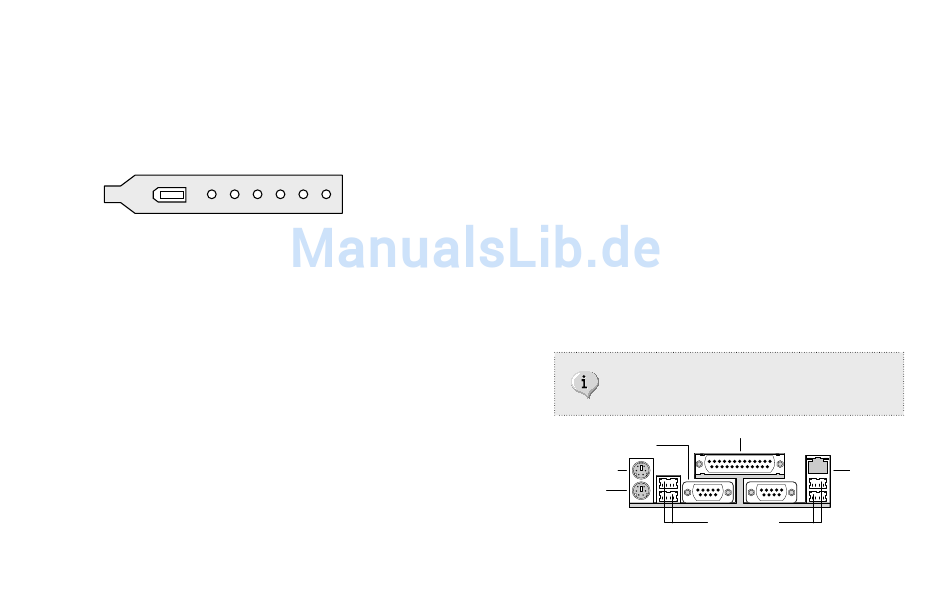

Abbildung 2.7 - Sound Blaster Audigy 2 Anschlüsse
A
Line-Out 3
B
Line-Out 2
C
Line-Out 1
D Mic-Eingang
E
Aux-Eingang
F
Digital Ausgang
16 - Kapitel 2: Systemeinrichtung
A
B
C
D
E
F
Schließen Sie hier Ihre Center, Subwoofer
und Hintergrund-Center Lautsprecher an
Schließen Sie hier Ihre hinteren
Lautsprecher an
Schließen Sie hier Ihre Front-
Lautsprecher an
Schließen Sie hier Ihr Mikrofon an
Schließen Sie hier ein externes Gerät an
(Kassettendeck, DAT, MiniDisc Player)
Schließen Sie hier Digitalgeräte an
(DAT oder MiniDisc-Rekorder, digitale
Lautsprecher)
Anschluss von Peripheriegeräten
Tastatur
1. Lokalisieren Sie den violetten PS/2 Anschluss auf der Rückseite des Computers.
2. Richten Sie den PS/2 Stecker der Tastatur entsprechend des Ports
aus und stecken Sie ihn ein. Üben Sie bitte keine Gewalt aus. Wenn
der Stecker nicht passt, überprüfen Sie seine Orientierung anhand
der Vertiefungen des PS/2-Ports.
Wenn Sie eine USB Tastatur haben, stecken Sie einfach das USB-Kabel der
Tastatur in einen der freien USB-Anschlüsse des Computers.
Maus
1. Lokalisieren Sie den grünen PS/2 Anschluss auf der Rückseite des Computers.
2. Richten Sie den PS/2 Stecker der Maus entsprechend des Ports aus
und stecken Sie ihn ein. Üben Sie bitte keine Gewalt aus. Wenn der
Stecker nicht passt, überprüfen Sie seine Orientierung anhand der
Vertiefungen des PS/2-Ports.
Wenn Sie eine USB Maus haben, stecken Sie einfach das USB-Kabel der
Tastatur in einen der freien USB-Anschlüsse des Computers.
PS/2 Ports sind zur besseren Identifikation farblich gekennzeichnet.
Paralleler-Anschlüsse
Parallel Port
Serieller-Anschlüsse
Serial Port
PS/2 Tastatur
PS2 Keyboard
PS2 Mouse
PS/2 Maus
USB Ports
USB-Anschlüsse
Abbildung 2.8 – Anschlüsse
Ethernet
Ethernet
(Netzwerk)
(Network) Port
Anschluss
Kapitel 2: Systemeinrichtung - 17
