Alienware Aurora Ryzen Edition, D23M Handbuch

Hinweise, Vorsichtshinweise und Warnungen
HINWEIS: Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihr Produkt besser zu nutzen.

Ein VORSICHTSHINWEIS weist auf mögliche Hardwareschäden oder Datenverluste hin und erklärt, wie das Problem vermieden werden kann.

Eine WARNUNG weist auf mögliche Sachschäden, Personenschäden oder Todesfälle hin.

Einrichten Ihres Computers

1. Tastatur und Maus anschließen.

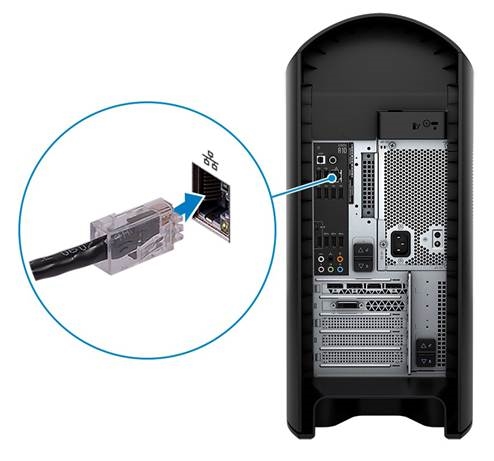

2. Verbinden Sie sich über ein Kabel mit Ihrem Netzwerk oder stellen Sie eine Verbindung zu einem drahtlosen Netzwerk her.

3. Display anschließen.


HINWEIS: Der DisplayPort an der Rückseite Ihres Computers ist abgedeckt. Schließen Sie das Display an die dedizierte Grafikkarte Ihres Computers an.

HINWEIS: Wenn Sie zwei Grafikkarten haben, ist die in PCI-Express X16 (Grafiksteckplatz 1) installierte Karte die primäre Grafikkarte.

4. Netzkabel anschließen.

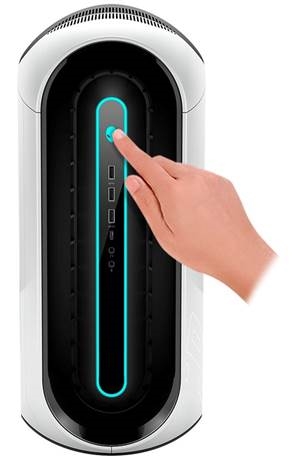

5. Drücken Sie den Netzschalter.


Ansichten des Alienware Aurora Ryzen Edition

Vorderseite

1. Netzschalter (Alienkopf)
   Drücken Sie diese Taste, um den Computer einzuschalten, wenn er ausgeschaltet ist, sich im Ruhezustand befindet oder im Energiesparmodus ist.
   Drücken Sie diese Taste, um den Computer in den Ruhezustand zu versetzen, wenn er eingeschaltet ist.
   Wenn der Computer eingeschaltet ist, drücken Sie den Netzschalter, um den Computer in den Ruhezustand zu versetzen; halten Sie den Netzschalter vier Sekunden lang gedrückt, um den Computer zwangsweise herunterzufahren.
   HINWEIS: Sie können das Verhalten des Netzschalters in Windows anpassen. Weitere Informationen finden Sie unter Me and My Dell auf www.dell.com/support/manuals.
2. USB 3.1 Gen 1-Anschlüsse (2)
   Schließen Sie Geräte wie externe Speichergeräte und Drucker an. Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbit/s.
3. USB 3.1 Gen 1-Anschluss mit PowerShare
   Schließen Sie Geräte wie externe Speichergeräte und Drucker an.
   Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbit/s. PowerShare ermöglicht das Aufladen angeschlossener USB-Geräte.
   HINWEIS: Angeschlossene USB-Geräte werden nicht geladen, wenn der Computer ausgeschaltet ist oder sich im Ruhezustand befindet. Um mit dem Aufladen angeschlossener Geräte zu beginnen, schalten Sie den Computer ein.
4. SB 3.1 Gen 1 (Typ-C)-Anschluss
   Schließen Sie Peripheriegeräte wie externe Speichergeräte und Drucker an
   Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbit/s. Unterstützt Power Delivery, was eine bidirektionale Stromversorgung zwischen Geräten ermöglicht. Bietet eine Ausgangsleistung von bis zu 7,5 W, die ein schnelleres Laden ermöglicht.
5. Kopfhöreranschluss
   Schließen Sie Kopfhörer oder Lautsprecher an.
6. Mikrofonanschluss
   Schließen Sie ein externes Mikrofon an, um Toneingaben zu ermöglichen.

Rückseite

1. Rückwandplatine
   Schließen Sie USB-, Audio-, Video- und andere Geräte an.
2. PCI-Express X16 (Grafiksteckplatz 1)
   Schließen Sie eine PCI-Express-Karte wie eine Grafik-, Audio- oder Netzwerkkarte an, um die Funktionen Ihres Computers zu erweitern. Verwenden Sie für optimale Grafikleistung einen PCI-Express X16-Steckplatz zum Anschließen der Grafikkarte.
   HINWEIS: Der PCI-Express X16-Steckplatz arbeitet nur mit X8 Lanes.
   HINWEIS: Wenn Sie zwei Grafikkarten haben, ist die in PCI-Express X16 (Grafiksteckplatz 1) installierte Karte die primäre Grafikkarte.
3. PCI-Express X4-Steckplätze (2)
   Schließen Sie eine PCI-Express-Karte wie eine Grafik-, Audio- oder Netzwerkkarte an, um die Funktionen Ihres Computers zu erweitern.
   HINWEIS: Der PCI-Express X4-Steckplatz 3 arbeitet nur mit X2 Lanes.
4. PCI-Express X16 (Grafiksteckplatz 2)
   Schließen Sie eine PCI-Express-Karte wie eine Grafik-, Audio- oder Netzwerkkarte an, um die Funktionen Ihres Computers zu erweitern. Verwenden Sie für optimale Grafikleistung einen PCI-Express X16-Steckplatz zum Anschließen der Grafikkarte.
   HINWEIS: Der PCI-Express X16-Steckplatz arbeitet nur mit X8 Lanes.
5. Entriegelung für Netzteileinschub (2)
   Ermöglicht das Entfernen des Netzteils aus Ihrem Computer.
6. Netzteil-Diagnosetaste
   Drücken Sie diese Taste, um den Status der Stromversorgung zu überprüfen.
7. Netzteil-Diagnoseleuchte
   Zeigt den Status der Stromversorgung an.
8. Stromanschluss
   Schließen Sie ein Netzkabel an, um Ihren Computer mit Strom zu versorgen.
9. Service-Tag-Etikett
   Das Service-Tag ist eine eindeutige alphanumerische Kennung, die es Dell-Servicetechnikern ermöglicht, die Hardwarekomponenten in Ihrem Computer zu identifizieren und auf Garantieinformationen zuzugreifen.
10. Entriegelung für Seitenabdeckung
    Ermöglicht das Entfernen der Seitenabdeckung von Ihrem Computer.
11. Steckplatz für Sicherheitsschloss (für Kensington-Schlösser)
    Schließen Sie ein Sicherheitsschloss an, um ein unbefugtes Entfernen Ihres Computers zu verhindern.

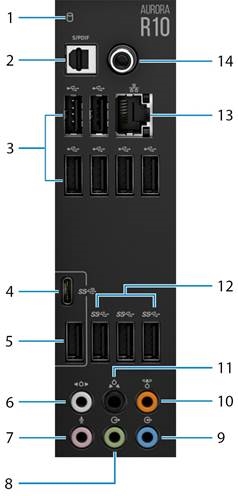

Rückwandplatine

1. Festplatten-Aktivitätsanzeige
   Die Aktivitätsanzeige leuchtet auf, wenn der Computer Daten von der Festplatte liest oder auf sie schreibt.
2. Optischer S/PDIF-Anschluss
   Schließen Sie einen Verstärker, Lautsprecher oder einen Fernseher für digitale Audioausgabe über ein optisches Kabel an.
3. USB 2.0-Anschlüsse (6)
   Schließen Sie Peripheriegeräte wie externe Speichergeräte und Drucker an. Bietet Datenübertragungsgeschwindigkeiten von bis zu 480 Mbit/s.
4. USB 3.1 Gen 2 Typ-C-Anschluss
   Schließen Sie Peripheriegeräte wie externe Speichergeräte und Drucker an. Bietet Datenübertragungsgeschwindigkeiten von bis zu 10 Gbit/s.
   HINWEIS: Dieser Anschluss unterstützt kein Video-/Audiostreaming oder Power Delivery.
5. USB 3.1 Gen 2-Anschluss
   Schließen Sie Peripheriegeräte wie externe Speichergeräte und Drucker an. Bietet Datenübertragungsgeschwindigkeiten von bis zu 10 Gbit/s.
6. Seiten-L/R-Surround-Anschluss
   Schließen Sie Audioausgabegeräte wie Lautsprecher und Verstärker an. Bei einem 7.1-Lautsprecherkanalsystem schließen Sie die seitlichen linken und rechten Lautsprecher an.
7. Mikrofonanschluss
   Schließen Sie ein externes Mikrofon an, um Toneingaben zu ermöglichen.
8. Front-L/R-Surround-Line-Out-Anschluss
   Schließen Sie Audioausgabegeräte wie Lautsprecher und Verstärker an. Bei einem 2.1-Lautsprecherkanalsystem schließen Sie die linken und rechten Lautsprecher an. Bei einem 5.1- oder 7.1-Lautsprecherkanalsystem schließen Sie die vorderen linken und vorderen rechten Lautsprecher an.
9. Line-In-Anschluss
   Schließen Sie Aufnahme- oder Wiedergabegeräte wie ein Mikrofon oder einen CD-Player an.
10. Center-/Subwoofer-LFE-Surround-Anschluss
    Schließen Sie den Center-Lautsprecher oder den Subwoofer an.
    HINWEIS: Weitere Informationen zur Lautsprecherkonfiguration finden Sie in der Dokumentation, die mit den Lautsprechern geliefert wurde.
11. Hinterer L/R-Surround-Anschluss
    Schließen Sie Audioausgabegeräte wie Lautsprecher und Verstärker an. Bei einem 5.1- oder 7.1-Lautsprecherkanalsystem schließen Sie die hinteren linken und hinteren rechten Lautsprecher an.
12. USB 3.1 Gen 1-Anschlüsse (3)
    Schließen Sie Peripheriegeräte wie externe Speichergeräte und Drucker an. Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbit/s.
13. Netzwerkanschluss (mit Leuchten)
    Schließen Sie ein Ethernet (RJ45)-Kabel von einem Router oder einem Breitbandmodem für den Netzwerk- oder Internetzugang an. Die beiden Leuchten neben dem Anschluss zeigen den Verbindungsstatus und die Netzwerkaktivität an.
14. Koaxialer S/PDIF-Anschluss
    Schließen Sie einen Verstärker, Lautsprecher oder einen Fernseher für digitale Audioausgabe über ein Koaxialkabel an. Spezifikationen des Alienware Aurora Ryzen Edition

Spezifikationen des Alienware Aurora Ryzen Edition

Abmessungen und Gewicht

Tabelle 1. Abmessungen und Gewicht

Prozessoren

Tabelle 2. Prozessoren

Tabelle 2. Prozessoren (Fortsetzung)

Chipsatz

Die folgende Tabelle enthält Details zum Chipsatz, der von Ihrem Alienware Aurora Ryzen Edition unterstützt wird.

Tabelle 3. Chipsatz

Betriebssystem

Ihr Alienware Aurora Ryzen Edition unterstützt die folgenden Betriebssysteme:

• Windows 11 Home, 64-bit
• Windows 11 Pro, 64-bit
• Windows 10 Home, 64-bit
• Windows 10 Pro, 64-bit

Arbeitsspeicher

Tabelle 4. Arbeitsspeicherspezifikationen

Tabelle 4. Arbeitsspeicherspezifikationen (Fortsetzung)

Anschlüsse und Schnittstellen

Tabelle 5. Anschlüsse und Schnittstellen

Tabelle 5. Anschlüsse und Schnittstellen (Fortsetzung)

Beschreibung	Werte
Sicherheit	Kensington-Schloss-Steckplatz
Intern:
PCIe-Erweiterungskartensteckplätze	Zwei PCIe x16-Steckplätze Zwei PCIe x4-Steckplätze
mSATA	Nicht unterstützt
SATA	Vier
M.2	Ein M.2-Kartensteckplatz für WLAN und Bluetooth Ein PCIe/SATA M.2-Kartensteckplatz für 2230/2280-Solid-State-Laufwerk HINWEIS: Weitere Informationen zu den Funktionen verschiedener M.2-Karten finden Sie im Knowledge-Base-Artikel 000144170.

Kommunikation

Ethernet

Tabelle 6. Ethernet-Spezifikationen

Drahtlosmodul

Tabelle 7. Spezifikationen des Drahtlosmoduls

Video

Tabelle 8. Spezifikationen der diskreten Grafikkarte

Audio

Tabelle 9. Audio-Spezifikationen

Speicher

Ihr Computer unterstützt eine der folgenden Konfigurationen:

• Ein M.2 2230/2280 Solid-State-Laufwerk, eine 3,5-Zoll-Festplatte und zwei 2,5-Zoll-Festplatten
• Zwei 2,5-Zoll-Festplatten
• Eine 3,5-Zoll-Festplatte und zwei 2,5-Zoll-Festplatten

HINWEIS: Das primäre Laufwerk Ihres Computers variiert je nach Speicherkonfiguration.

Tabelle 10. Spezifikationen des Speichers

Leistungsdaten

Tabelle 11. Spezifikationen der Netzteile

Tabelle 11. Spezifikationen der Netzteile (Fortsetzung)

Computerumgebung

Luftgetragene Schadstoffbelastung: G1 gemäß Definition durch ISA-S71.04-1985

Tabelle 12. Computerumgebung

* Gemessen mit einem Zufallsschwingungsspektrum, das die Benutzerumgebung simuliert.

† Gemessen mit einem 2 ms Halbsinusimpuls, wenn die Festplatte in Betrieb ist.

Alienware Command Center

Alienware Command Center (AWCC) bietet eine einzige Schnittstelle zur Anpassung und Verbesserung des Spielerlebnisses. Das AWCC-Dashboard zeigt die zuletzt gespielten oder hinzugefügten Spiele an und bietet spielspezifische Informationen, Themen, Profile und Zugriff auf Computereinstellungen. Sie können schnell auf Einstellungen wie spielspezifische Profile und Themen, Beleuchtung, Makros und Audio zugreifen, die für das Spielerlebnis entscheidend sind.

AWCC unterstützt auch AlienFX 2.0. AlienFX ermöglicht es Ihnen, spielspezifische Beleuchtungszuordnungen zu erstellen, zuzuweisen und zu teilen, um das Spielerlebnis zu verbessern. Es ermöglicht Ihnen auch, eigene individuelle Beleuchtungseffekte zu erstellen und diese auf den Computer oder angeschlossene Peripheriegeräte anzuwenden. AWCC integriert Peripheriesteuerungen, um ein einheitliches Erlebnis und die Möglichkeit zu gewährleisten, diese Einstellungen mit Ihrem Computer oder Spiel zu verknüpfen.

AWCC unterstützt die folgenden Funktionen:

• FX: Erstellen und Verwalten der AlienFX-Zonen.
• Fusion: Beinhaltet die Möglichkeit, spielspezifische Funktionen für die Energieverwaltung, Klangverwaltung und Wärmeverwaltung anzupassen.
• Peripheriegeräteverwaltung: Ermöglicht es Peripheriegeräten, im Alienware Command Center zu erscheinen und dort verwaltet zu werden. Unterstützt wichtige Peripherieeinstellungen und ist mit anderen Funktionen wie Profilen, Makros, AlienFX und der Spielebibliothek verknüpft.

AWCC unterstützt auch Klangverwaltung, Temperaturregelung, CPU-, GPU- und Arbeitsspeicher (RAM)-Überwachung. Weitere Informationen zu AWCC finden Sie in der Alienware Command Center Online-Hilfe.

Hilfe und Kontakt zu Alienware

Selbsthilfe-Ressourcen

Informationen und Hilfe zu Alienware-Produkten und -Diensten erhalten Sie über diese Online-Selbsthilfe-Ressourcen:

Tabelle 13. Alienware-Produkte und Online-Selbsthilfe-Ressourcen

Selbsthilfe-Ressourcen	Ressourcen-Standort
Informationen zu Alienware-Produkten und -Diensten	www.alienware.com
My Dell App
Tipps
Contact Support (Support kontaktieren)	Geben Sie in der Windows-Suche Contact Support (Support kontaktieren) ein und drücken Sie die Eingabetaste.
Online-Hilfe für das Betriebssystem	www.dell.com/support/windows
Greifen Sie auf Top-Lösungen, Diagnosen, Treiber und Downloads zu und erfahren Sie mehr über Ihren Computer durch Videos, Handbücher und Dokumente.	Ihr Alienware-Computer wird eindeutig durch ein Service-Tag oder einen Express-Service-Code identifiziert. Um relevante Support-Ressourcen für Ihren Dell-Computer anzuzeigen, geben Sie das Service-Tag oder den Express-Service-Code unter www.dell.com/support ein. Weitere Informationen zum Auffinden des Service-Tags für Ihren Computer finden Sie unter Service-Tag auf Ihrem Computer finden.
VR-Support	www.dell.com/VRsupport
Videos mit Schritt-für-Schritt-Anleitungen zur Wartung Ihres Computers	www.youtube.com/alienwareservices

Alienware kontaktieren

Um Alienware bezüglich Vertrieb, technischem Support oder Kundendienstfragen zu kontaktieren, besuchen Sie www.alienware.com.

HINWEIS: Die Verfügbarkeit variiert je nach Land/Region und Produkt, und einige Dienste sind möglicherweise in Ihrem Land/Ihrer Region nicht verfügbar.

HINWEIS: Wenn Sie keine aktive Internetverbindung haben, finden Sie Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog.
