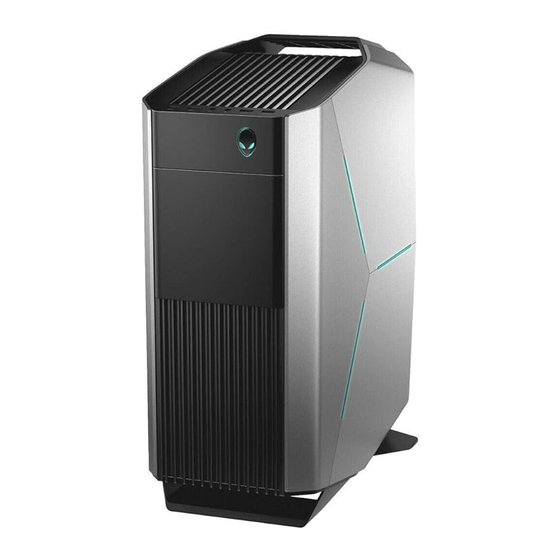

- Seite 1 Aurora R5 Setup und technische Daten Computer-Modell: Alienware Aurora R5 Vorschriftenmodell: D23M Vorschriftentyp: D23M001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG liefert wichtige Informationen, mit denen Sie den Computer besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können. -
Seite 3: Inhaltsverzeichnis
Systeminformationen ......................15 Speicher ..................16 Anschlüsse und Stecker ....................17 Kommunikation ........................17 Video ........................17 Audio ......................18 Bei Lagerung .....................18 Leistungsangaben ..................19 Computerumgebung Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware........ 20 ..................20 Selbsthilfe-Ressourcen ..............20 Kontaktaufnahme mit Alienware... -
Seite 4: Einrichten Des Computers
Einrichten des Computers Schließen Sie die Tastatur und die Maus an. Schließen Sie das Netzwerkkabel an — optional. - Seite 5 Schließen Sie den Bildschirm an. ANMERKUNG: Der DisplayPort auf der Rückseite des Computers ist abgedeckt. Verbindet die Anzeige mit der diskreten Grafikkarte des Computers. ANMERKUNG: Wenn Sie zwei Grafikkarten haben, ist die im PCI- Express X16 (Grafikkarten-Steckplatz 1) installierte Karte, die primäre Grafikkarte.
- Seite 6 Drücken des Betriebsschalters.
-
Seite 7: Virtual Reality (Vr)-Headset Einrichten - Optional
Virtual Reality (VR)-Headset einrichten — optional Sie können die Setup-Extras für Ihr VR-Headset auf www.dell.com/ VRsupport herunterladen und ausführen. Verbinden Sie das VR-Headset mit dem gekennzeichneten USB- und HDMI- Anschluss, wenn Sie dazu aufgefordert werden. ANMERKUNG: Verbinden Sie Ihr Headset mit dem HDMI-Anschluss an Ihrer primären Grafikkarte und die Anzeige mit einem der verfügbaren Anschlüsse an Ihrer Karte. -
Seite 8: Anzeigen
Anzeigen Vorderseite USB-3.0-Anschlüsse (2) Zum Anschluss von Peripheriegeräte, wie z. B. Speichergeräten und Druckern. Bietet Datenübertragungsraten von bis zu 5 GBit/s. Kopfhöreranschluss Zum Anschluss von Kopfhörern oder Lautsprechern. Mikrofonanschluss Zum Anschluss eines externen Mikrofons für Tonaufnahmen. USB 3.0-Anschlüsse mit PowerShare (2) -
Seite 9: Optisches Laufwerk (Optional)
Zum Anschluss von Peripheriegeräte, wie z. B. Speichergeräten und Druckern. Bietet Datenübertragungsraten von bis zu 5 GBit/s. Mit PowerShare können Sie Ihr USB-Gerät sogar aufladen, wenn Ihr Computer ausgeschaltet ist. AlienHead/ Betriebsschalter Drücken Sie den Betriebsschalter, um den Computer einzuschalten, wenn er ausgeschaltet oder im Standby-Modus ist. -
Seite 10: Rückseite
Rückseite Rückseite Zum Anschluss von USB-, Audio- und anderen Geräten. PCI-Express X16 (Grafikkarten-Steckplatz 1) Zum Anschluss einer PCI-Express-Karte, wie z. B. Grafik-, Audio- oder Netzwerkkarte, zur Erweiterung der Computerfunktionen. Verwenden Sie für eine optimale Grafikleistung beim Anschließen der Grafikkarte einen PCI-Express-X16-Steckplatz. ANMERKUNG: Wenn Sie zwei Grafikkarten haben, ist die im PCI- Express X16 (Grafikkarten-Steckplatz 1) installierte Karte, die primäre Grafikkarte. - Seite 11 Zum Anschluss einer PCI-Express-Karte, wie z. B. Grafik-, Audio- oder Netzwerkkarte, zur Erweiterung der Computerfunktionen. PCI-Express X16 (Grafikkarten-Steckplatz 2) Zum Anschluss einer PCI-Express-Karte, wie z. B. Grafik-, Audio- oder Netzwerkkarte, zur Erweiterung der Computerfunktionen. Verwenden Sie für eine optimale Grafikleistung beim Anschließen der Grafikkarte einen PCI-Express-X16-Steckplatz.
-
Seite 12: Rückseite
Rückseite Festplattenaktivitätsanzeige Leuchtet, wenn der Computer auf das Festplattenlaufwerk zugreift. Optischer S/PDIF-Anschluss Zum Anschluss von Verstärkern, Lautsprechern oder eines Fernsehers für die digitale Audioausgabe über optische Kabel. USB-2.0-Anschlüsse (6) Zum Anschluss von Peripheriegeräten wie z. B. Speichergeräte und Drucker. Bietet Datenübertragungsraten von bis zu 480 MBit/s. DisplayPort Zum Anschluss einer externen Anzeige oder eines Projektors. - Seite 13 USB 3.1 Typ-C-Anschluss Zum Anschluss von Peripheriegeräten, wie z. B. externen Speichergeräten, Druckern und externen Anzeigen. Bietet Datenübertragungsraten von bis zu 10 GBit/s. USB 3.1-Anschluss Zum Anschluss von Peripheriegeräten, wie z. B. Speichergeräten und Druckern. Bietet Datenübertragungsraten von bis zu 10 GBit/s. Seitlicher L/R Surround-Anschluss Zum Anschluss der seitlichen linken und rechten Lautsprecher oder der Surround-Sound-Lautsprecher.
- Seite 14 S/PDIF-Koaxialanschluss Zum Anschluss von Verstärkern, Lautsprechern oder eines Fernsehers für die digitale Audioausgabe über koaxiale Kabel.
-
Seite 15: Technische Daten
Gewicht 14,62 kg (32,23 Pfund) ANMERKUNG: Das Gewicht des Computers variiert je nach bestellter Konfiguration und Fertigungsunterschieden. Systeminformationen Computermodell Alienware Aurora R5 Prozessor • Intel Core i3 der 6. Generation • Intel Core i5/i5k der 6. Generation • Intel Core i7/i7k der 6. Generation... -
Seite 16: Anschlüsse Und Stecker
Unterstützte 4 GB, 8 GB, 16 GB, 32 GB und 64 GB Konfigurationen Anschlüsse und Stecker Rückseite: Netzwerk Ein RJ45-Anschluss • Sechs USB 2.0-Anschlüsse • Ein USB 3.1 Typ-C-Anschluss • Ein USB 3.1-Anschluss • Drei USB 3.0-Anschlüsse Audio • Ein Audioeingangs-/Mikrofonanschluss •... -
Seite 17: Kommunikation
Kommunikation Ethernet 10/100/1000 MBit/s Killer E2400 Ethernet- Controller in Systemplatine integriert Wireless • 802.11b/g/n • 802.11ac • Bluetooth 4.1/Bluetooth 4.2 Video Integriert: Controller Intel HD-Grafikkarte 530 Speicher Gemeinsam genutzter Systemspeicher Separat: Bis zu zwei PCI-Express X16, einfache Baubreite/ doppelte Breite, volle Baulänge (maximal 10,5 Zoll) ANMERKUNG: Die Grafikkonfiguration auf Ihrem Desktop variiert je nach bestellter... -
Seite 18: Bei Lagerung
Bei Lagerung Schnittstelle SATA 6 GBit/s Extern zugänglich Ein 5,25-Zoll-Laufwerkschacht für DVD+/-RW- Laufwerk, Blu-ray Disc-Kombi (optional) oder Blu-ray Disc-Brenner (optional) Intern zugänglich SSD-Laufwerk (Solid State Eine M.2-Festplatte Drive) ANMERKUNG: Wenn Sie ein M.2-Laufwerk erworben haben, ist es als primäres Festplattenlaufwerk zugewiesen und alle anderen SATA-Laufwerke in Ihrem Computer sind als sekundäre Laufwerke zugewiesen. -
Seite 19: Computerumgebung
460 W 850 W Eingangsstrom (maximal): 8 A 10 A Ausgangsstrom: 3,3 V/ 17 A, 5 V/ 25 A, 3,3 V/ 20 A, 5 V/ 20 A, 12 VA/ 18 A, 12 VB/ 16 A, 12 VA/ 32 A, 12 VB/ 48 A, 12 VC/ 8 A, 5 Vaux/ 3 A 12 VD/ 16 A, -12 V/ 0,5 A, 5 Vaux/ 4 A... -
Seite 20: Wie Sie Hilfe Bekommen Und Kontaktaufnahme Mit Alienware
Anweisungen zur Wartung des Computers Kontaktaufnahme mit Alienware Informationen zur Kontaktaufnahme mit Alienware für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.alienware.com. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
