MESSUNG I-SL ( EN 62638 )
MESSUNG SCHUTZLEITERSTROM I-SL
mit der direkten Methode*
Prüfling der
Schutzklasse I
Der Schutzleiterstrom I-SL ist ein bei bestimmungsgemä-
ßem Betrieb über die Isolierung und den Schutzleiter zur
Erde fließender Ableitstrom eines Gerätes der Schutzklas-
se I.
Die Messung muß dann durchgeführt werden, wenn nicht
sichergestellt werden kann, daß alle durch Netzspan-
nungseinwirkung beanspruchten Teile mit der Messung R
- ISO erfaßt werden oder die Messung R - ISO nicht
Seite 21!
bestanden oder nicht durchgeführt wird.

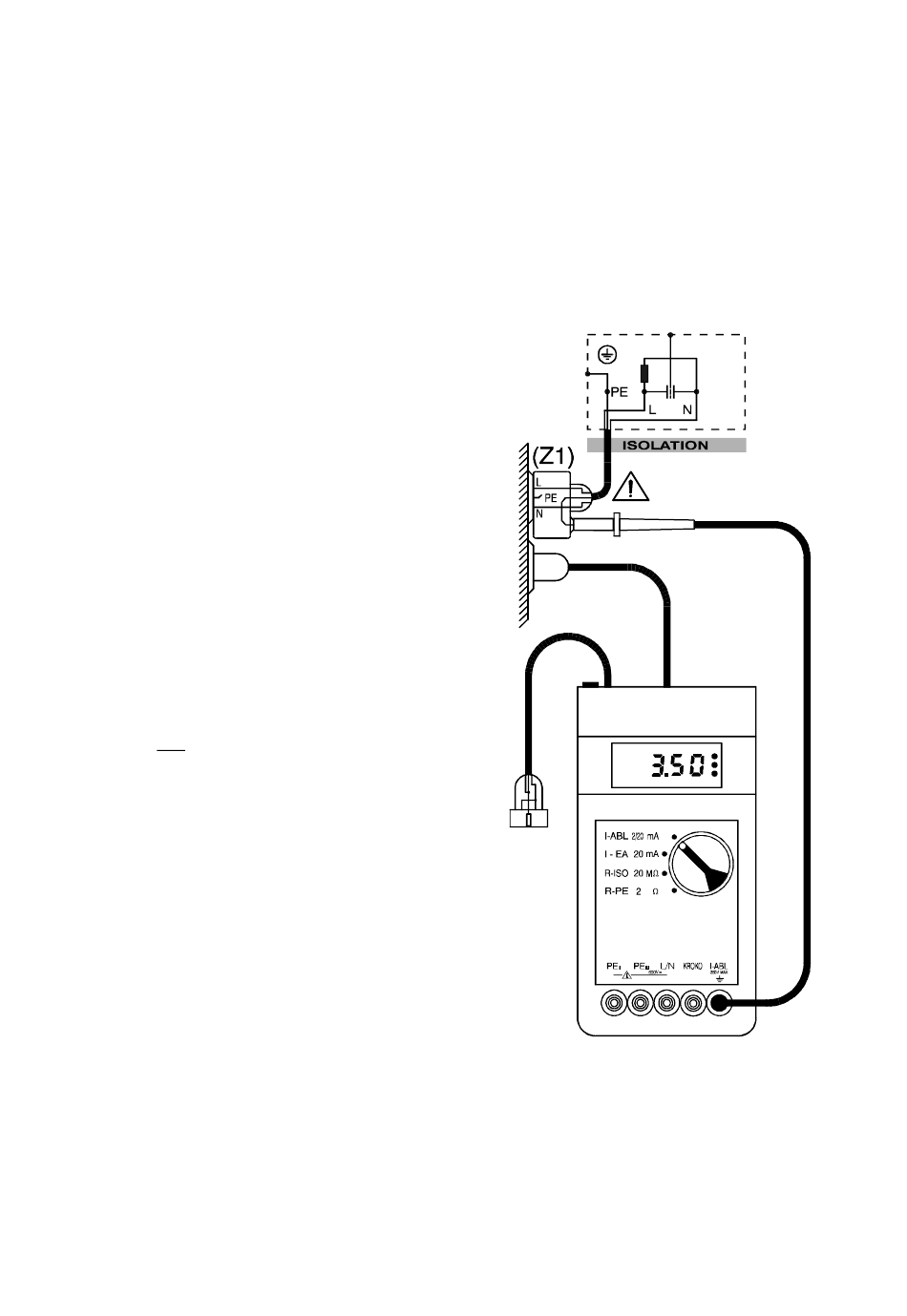

> Prüfling und MESSGERÄT werden an den gleichen
Stromkreis angeschlossen.
> Der Prüfling ist bei dieser Messung "in Betrieb"!
> Die Messung wird, falls möglich, in allen! Steckpositio-
nen des Prüflings-Netzsteckers und in allen Schalterstel-
lungen (Schrittschaltwerke, Relais, Regler, Temperatur-
schalter usw.) vorgenommen. Als Messwert gilt der größte
der gemessenen Werte.
> Der Prüfling muß isoliert aufgestellt werden! Außer der
Netzleitung dürfen keine weiteren leitenden Verbindungen
zu anderen Geräten oder zum Erdpotenzial bestehen.
Die Messung des Schutzleiterstromes I-SL mit der direk-
ten Methode sollte wegen möglicher Berührungsgefah-
ren defekter Prüflinge unter Benutzung des Messadapters
(Z1) mit integriertem RCD durchgeführt werden. Erst Prüf-
leitung mit Adapter und dann Adapter/Prüfling mit Netz
verbinden.
*) Das Messverfahren wird auch "direkte Methode " ge-
nannt, weil der Messkreis galvanisch mit dem Netz ver-
bunden ist. Die Messung mit dieser Methode ist als
alleiniger Nachweis des vollständigen Isoliervermögens
zulässig.
Grenzwerte: Siehe Norm
Schalterstellung: I-ABL
Prüfling "in Betrieb"
8
EUROTEST IV 701-702-751
© H.J. SUCK - INGENIEURBÜRO
