MESSUNG R-ISO ( EN 62638 - EN 62353 )
MESSUNG ISOLATIONSWIDERSTAND R-ISO
Der R-ISO wird wie folgt gemessen:
a) bei Prüflingen der Schutzklasse I zwischen dem PE-
Anschluß des Gerätes und allen aktiven Teilen,
b)
bei Prüflingen der Schutzklasse I zwischen allen
aktiven Teilen
sowie allen berührbaren, leitfähigen
Teilen , die nicht mit dem PE verbunden sind.
c)
bei Prüflingen der Schutzklasse II zwischen allen
aktiven Teilen sowie allen mit dem Gehäuse bzw. allen
berührbaren, leitfähigen Teilen.
> Der Prüfling ist "nicht in Betrieb", jedoch eingeschaltet.
> Im Wasser zu verwendende Geräte müssen (oder
können) während der Messung bestimmungsgemäß mit
Wasser bedeckt sein! (siehe Normen!
> Die Messung ist in allen Schalterstellungen (Schritt-
schaltwerke, Relais, Regler,Temperaturschalter usw.) vor-
zunehmen.
> Als Messwert gilt der kleinste! der gemessenen Werte.
> 500 VDC Mess-Spannung! Bei Berührung der Prüflei-
tungsspitzen kann es zu Schreckreaktionen kommen!, die
Berührung ist jedoch bis auf den Schreck völlig ungefähr-
lich.
Verfügt der Prüfling der Schutzklasse I oder II über keinen
Netzstecker - z.B. ortsfeste Prüflinge - oder über keinen zur
Prüfdose
passenden Netzstecker, kann die Messung
über die Anschlußbuchsen PE
(Gilt analog auch für mehrphasige Prüflinge)
Erfolgt bei Prüflingen der SK I mit Schukostecker die
Messung nach b), dann muß der PE in der Prüfdose mittels
Schalter (14) deaktiviert werden.
Grenzwerte: Siehe Norm
EUROTEST IV 701-702-751
6
+ L/N erfolgen.

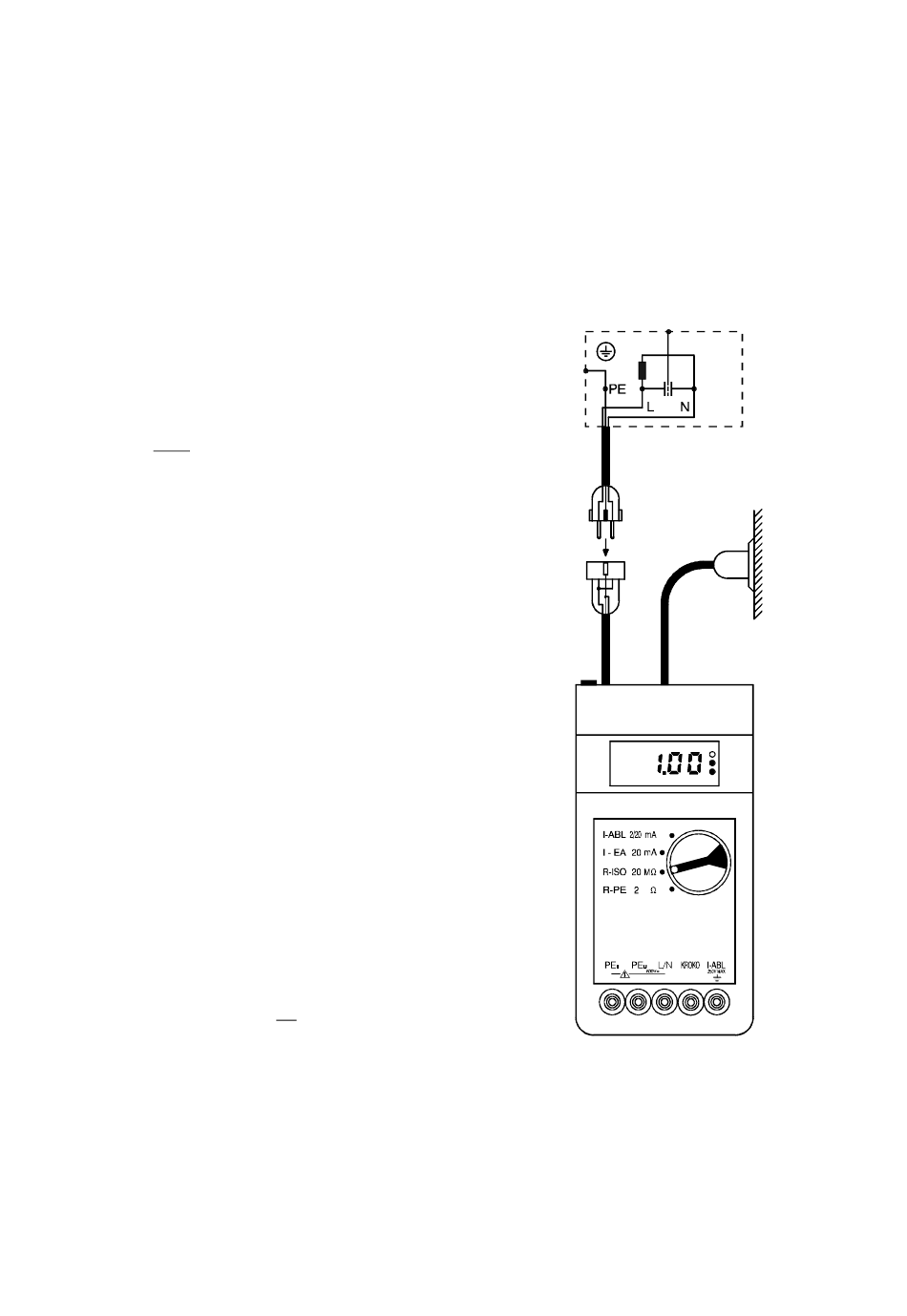

U
Prüfling der
Schutzklasse I
Schalterstellung: R-ISO
Prüfling "nicht in Betrieb", jedoch eingeschaltet
Nicht anwendbar bei Prüflingen mit netzspannungsab-
hängigen Schalteinrichtungen, z.B. Frequenz-Umrichter
© H.J. SUCK - INGENIEURBÜRO
