Inhaltszusammenfassung für HJS MD 3P-PAT-TEST I

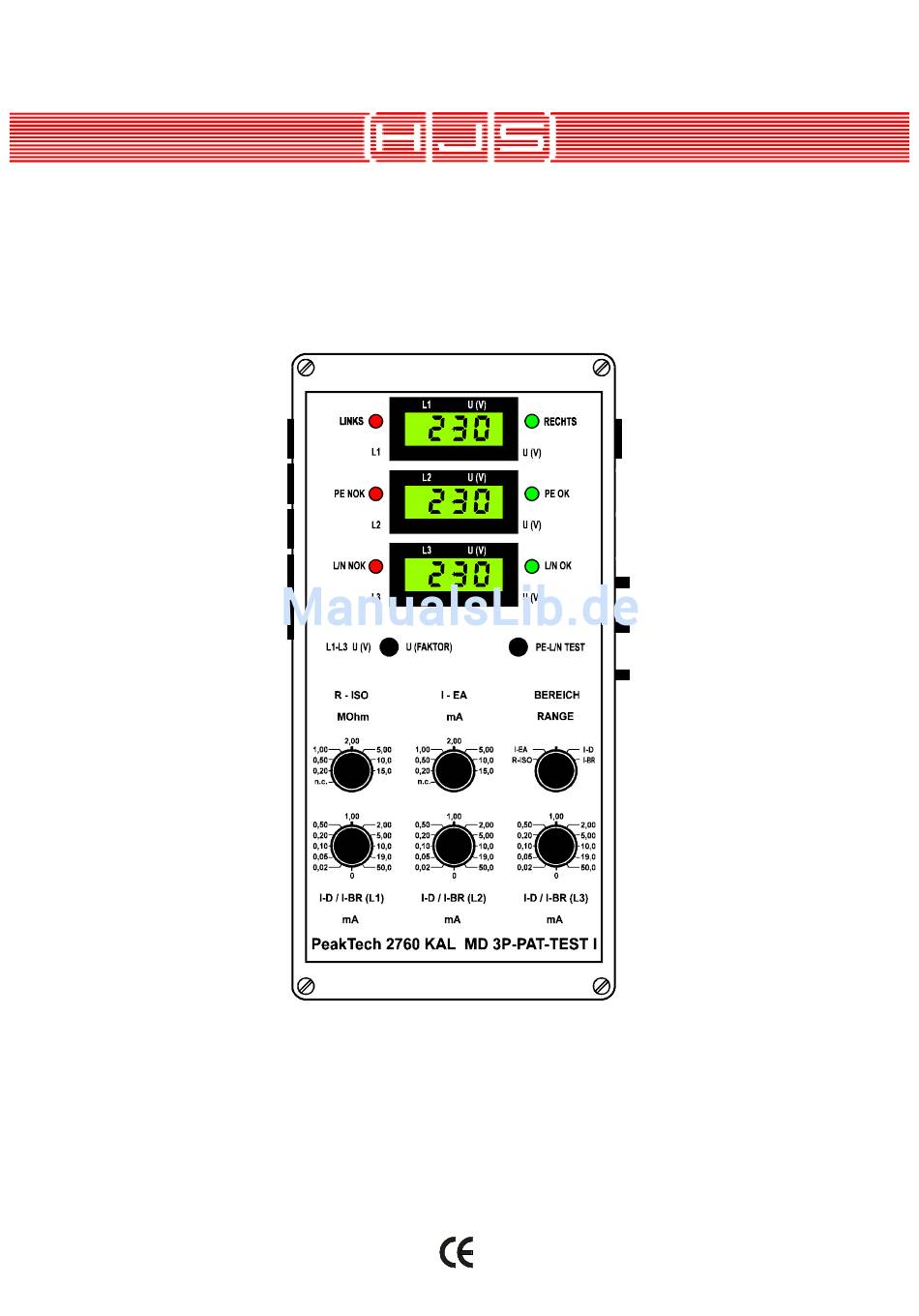

- Seite 1 MD 3P - PAT - TEST I BEDIENUNGSANLEITUNG H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I...
-
Seite 2: Inhaltsverzeichnis
MESSUNG I-SL (I-D Methode) MESSUNG I-BR (I-direkte Methode) TECHNISCHE KENNWERTE ANHANG: BILDER MESSUNGEN SONDERFÄLLE MESSUNG R-ISO SK I+II MESSUNG I-BR (I-EA Methode) SK I+II MESSUNG I-BR (direkte Methode) SK I+II BEFORE OPERATING READ THIS MANUAL H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I... -
Seite 3: Funktionselemente
FUNKTIONSELEMENTE MD 3P PAT-TEST I H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I... - Seite 4 S3-Stellung = NETZ operation in S3-Position = NETZ (17) Zubehör im Lieferumfang enthalten: PKS1,PKS2, (17) Equipment include this accessories: PKS1,PKS2, PKS3,Prüfleitg., Krokoleitung, Protokolsoftware, PKS3,TKS2, cable with alligatorclips, Protokolsoft Schnittstellenkabel und Bedienungsanleitung ware, interfce cable and manual H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I...
-
Seite 5: Sicherheit
Fi und die Sicherungsautomaten nur wirksam bei S3- to be fail-safe.The PE of the mains service connector is Stellung=NETZ und dienen der Eigensicherheit des always connected with the mains PE. Messgerätes. Der PE der Servicedose ist immer am Netz H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I... -
Seite 6: Messung R-Pe
MESSUNG R-PE (OHNE NETZBETRIEB) Einstellungen am MD 3P PAT TEST I Einstellungen am Koffer S1-Stellung: R-PE Schalter BEREICH: Mitte n.c. S3-Stellung: PASSIV Sonde an Anschluß: 0,1/0,3/1,0 Ohm S4-Stellung: S5-Stellung: H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I... -
Seite 7: Messung R-Iso
MESSUNG R-ISO (OHNE NETZBETRIEB) Einstellungen am MD 3P PAT TEST I Einstellungen am KOFFER S1-Stellung: R-ISO Sschalter BEREICH: R-ISO S3-Stellung: PASSIV Schalter R-ISO: 1 / 2 / 5 MOhm S4-Stellung: S5-Stellung: H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I... -
Seite 8: Messung I-Ea
MESSUNG I-EA (OHNE NETZBETRIEB) Einstellungen am MD 3P PAT TEST I Einstellungen am Koffer S1-Stellung: I-EA Schalter BEREICH: I EA S3-Stellung: PASSIV Schalter I-EA: 1 / 2 / 5 mA S4-Stellung: S5-Stellung: H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I... - Seite 9 MESSUNG I-D (MIT NETZBETRIEB) Einstellungen am MD 3P PAT TEST I Einstellungen am KOFFER S1-Stellung: I-ABL Schalter BEREICH: I-D S3-Stellung: NETZ Schalter I-D/I-BR: 0,5/1,0/2,0 mA S4-Stellung: S5-Stellung: H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I...
-
Seite 10: Messung I-Br (Direkte Methode)
MESSUNG I-BR (MIT NETZBETRIEB) Einstellungen am MD 3P PAT TEST I Einstellungen am Koffer S1-Stellung: I-ABL Schalter BEREICH: I-BR S3-Stellung: NETZ Schalter I-D/I-BR: 0,1/0,5/1,0 mA S4-Stellung: I-BR S5-Stellung: H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I... -
Seite 11: Technische Kennwerte
TECHNISCHE KENNWERTE EINTRAG FOLGT H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I... - Seite 12 BGV A3 / (alt:VBG4) / GUV 2.10 / UVV 1.4 / MedGV / MPG Änd. u. Irrtum vorbehalten © Hans-Jürgen Suck - Ingenieurbüro - D 22699 Benefeld Wiesenstr. 9, Tel: 05161-6030626, Fax:05161-6030627 Internet: http//www.hjsuck.de, e-mail: hjsuck@hjsuck.de BDA-Art-Nr. 269.018-01 H.J.SUCK ING-BÜRO MD 3P-PAT-TEST I...
