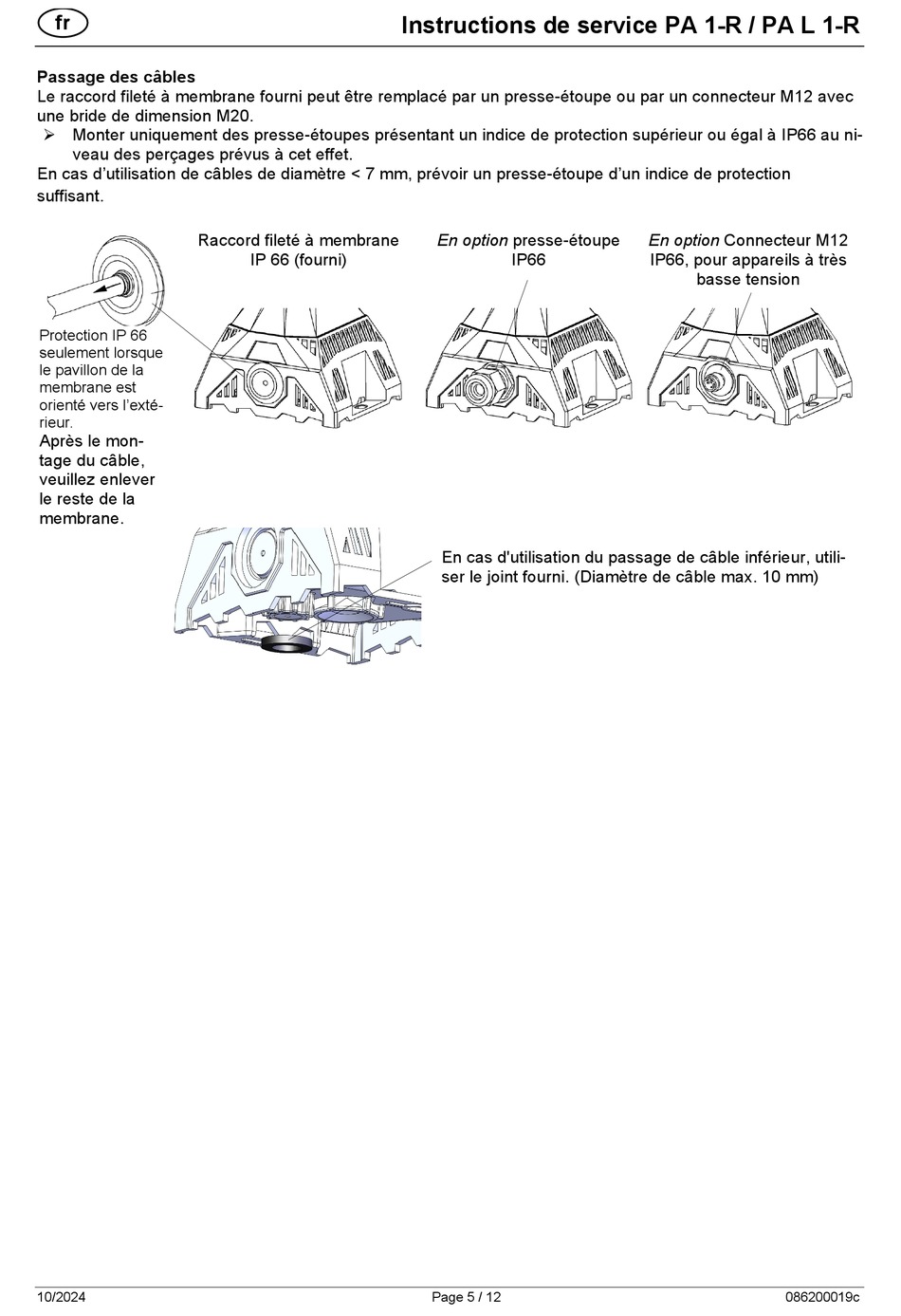

Passage des câbles
Le raccord fileté à membrane fourni peut être remplacé par un presse-étoupe ou par un connecteur M12 avec
une bride de dimension M20.
Monter uniquement des presse-étoupes présentant un indice de protection supérieur ou égal à IP66 au ni-
veau des perçages prévus à cet effet.
En cas d'utilisation de câbles de diamètre < 7 mm, prévoir un presse-étoupe d'un indice de protection
suffisant.
Raccord fileté à membrane
Protection IP 66
seulement lorsque
le pavillon de la
membrane est
orienté vers l'exté-
rieur.
Après le mon-
tage du câble,
veuillez enlever
le reste de la
membrane.
10/2024
Instructions de service PA 1-R / PA L 1-R
IP 66 (fourni)
En option presse-étoupe
IP66
En cas d'utilisation du passage de câble inférieur, utili-
ser le joint fourni. (Diamètre de câble max. 10 mm)
Page 5 / 12
En option Connecteur M12
IP66, pour appareils à très
basse tension
086200019c
