SOLBRID INSTALLATION BEENDEN
•
Fahren Sie mit der Installation des Wechselrichters (nach der
Punkt LAN Verbindung anschließen bis zum Punkt Erstinbetriebnahme fort.
ACHTUNG
•
WICHTIG: Nehmen Sie den Wechselrichter erst in Betrieb, wenn die Installationsarbeiten aller
der Systemkomponenten abgeschlossen sind!
HY-SWITCH INSTALLIEREN (NETZERSATZSTROM)
•
Installieren Sie den hy-Switch laut
•
Kommunikation zum Solbrid per Patchkabel herstellen
HINWEIS
Verwenden Sie für die Modbus-Kommunikation zwischen SolBrid WR und hy-Switch zwingend ein Netzwerk-
kabel (mind. Cat.5e), denn die Adern des Modbus-Signals sind miteinander verdrillt auszuführen. Max. mögliche
Kabellänge beträgt 20 m.
ABB ZÄHLER INSTALLIEREN (OHNE NETZERSATZSTROM)
•
Installieren Sie den ABB-Zähler laut
HINWEIS
Verwenden Sie für die Modbus-Kommunikation zwischen SolBrid WR und ABB Zähler zwingend ein Netzwerk-
kabel (mind. Cat.5e), denn die Adern des Modbus-Signals sind miteinander verdrillt auszuführen. Max. mögliche
Kabellänge beträgt 20 m.

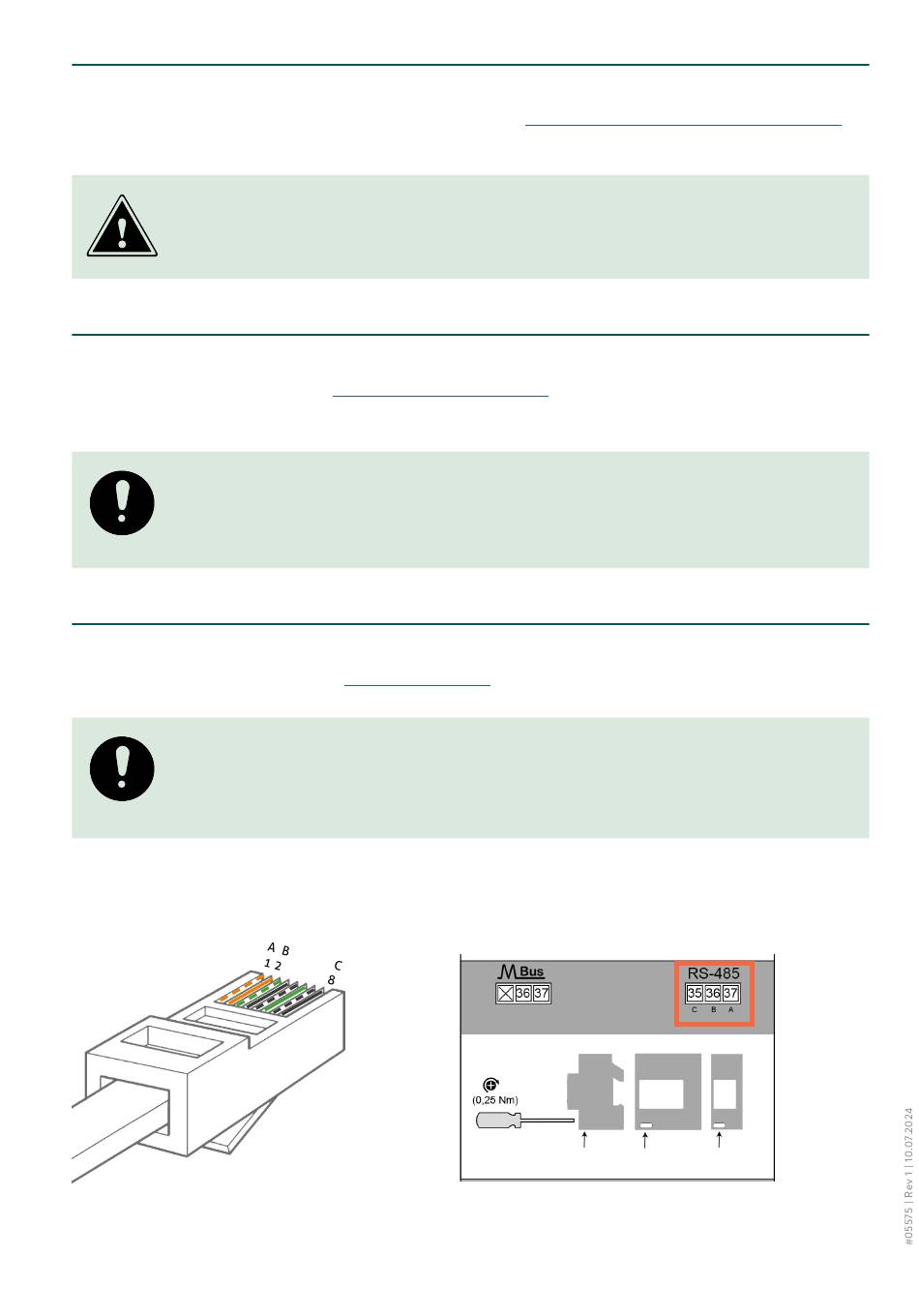

Pin-Belegung am SolBrid
EIA/TIA 568B
36
hy-Switch Installationsanleitung
Installationsanleitung
Pin-Belegung am ABB Zähler
SolBrid Installations- und
Änderungen vorbehalten | Solarwatt GmbH
Bedienungsanleitung) ab
