ES-C4F-S-CO1
- Steckverbinder
ES-C4M-S-CO2
- Steckverbinder
2
Änderungen vorbehalten | Solarwatt GmbH
•

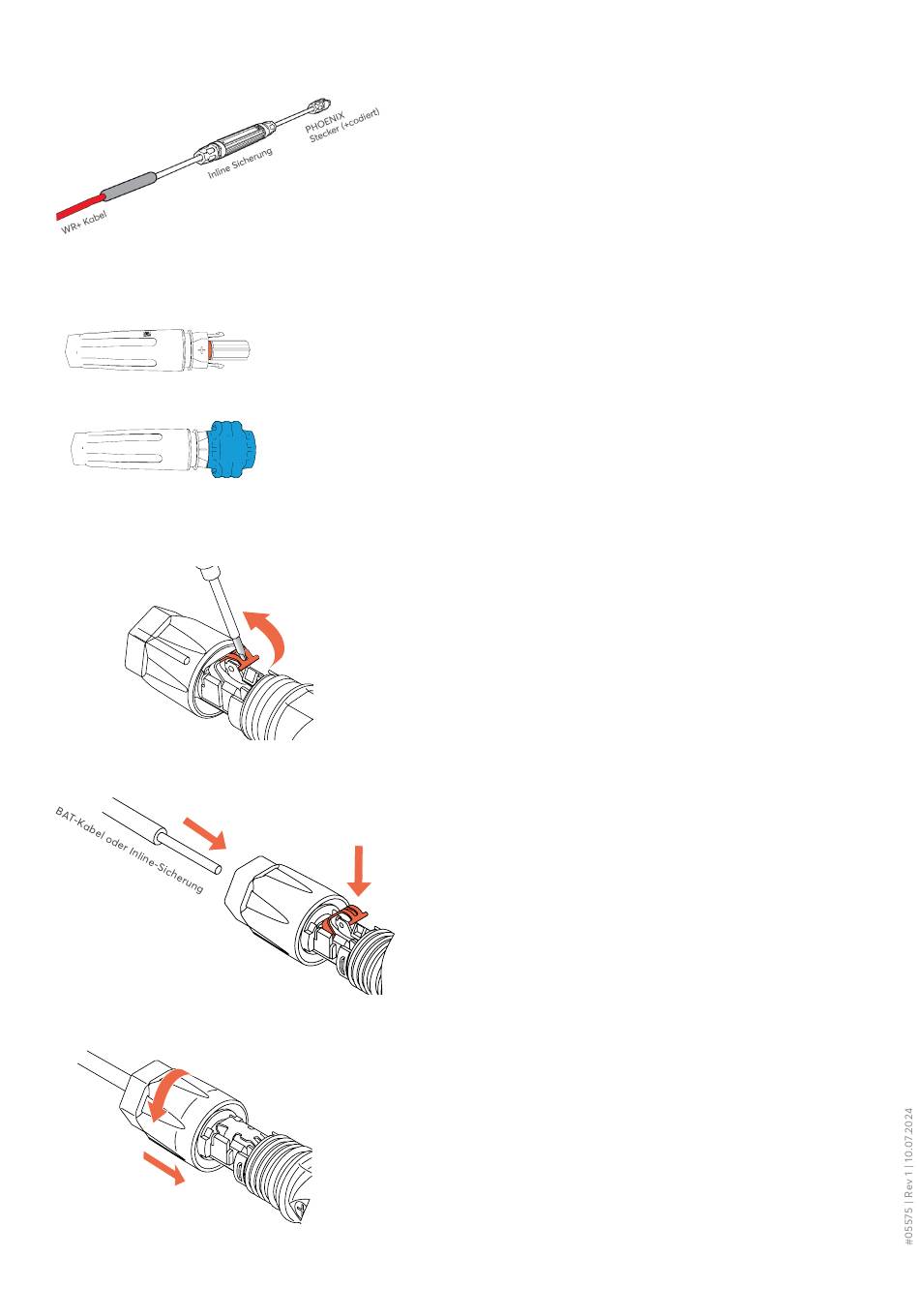

die DC-Kabel WR+ und WR- vom Battery flex kom-
mend an den WR heranführen
•
DC-Inlinesicherung aus dem Battery flex Zubehör
bereitlegen
•
mit 6 mm² Stoßverbinder und Schrumpfschlauch ein
Ende der Inlinesicherung mit dem DC-Kabel WR+
verbinden
•
PHOENIX CONTACT ES-C4F-S-CO1 - Steckverbinder
(+ codiert) an das andere Ende der Inline-Sicherung
konfektionieren
•
PHOENIX CONTACT ES-C4M-S-CO2 - Steckverbinder
(- codiert) an das DC-Kabel WR- konfektionieren
•
PHOENIX CONTACT Steckverbinder sind im Lieferum-
fang des SolBrid enthalten
•
Federzugklemme an beiden Steckern gegebenenfalls
lösen
•
an beiden Steckern Kabel einführen
•
Federzugklemmen schließen
•
Steckergehäuse bis zum Einrasten nach hinten schie-
ben und festdrehen
33
