Systemaufbau

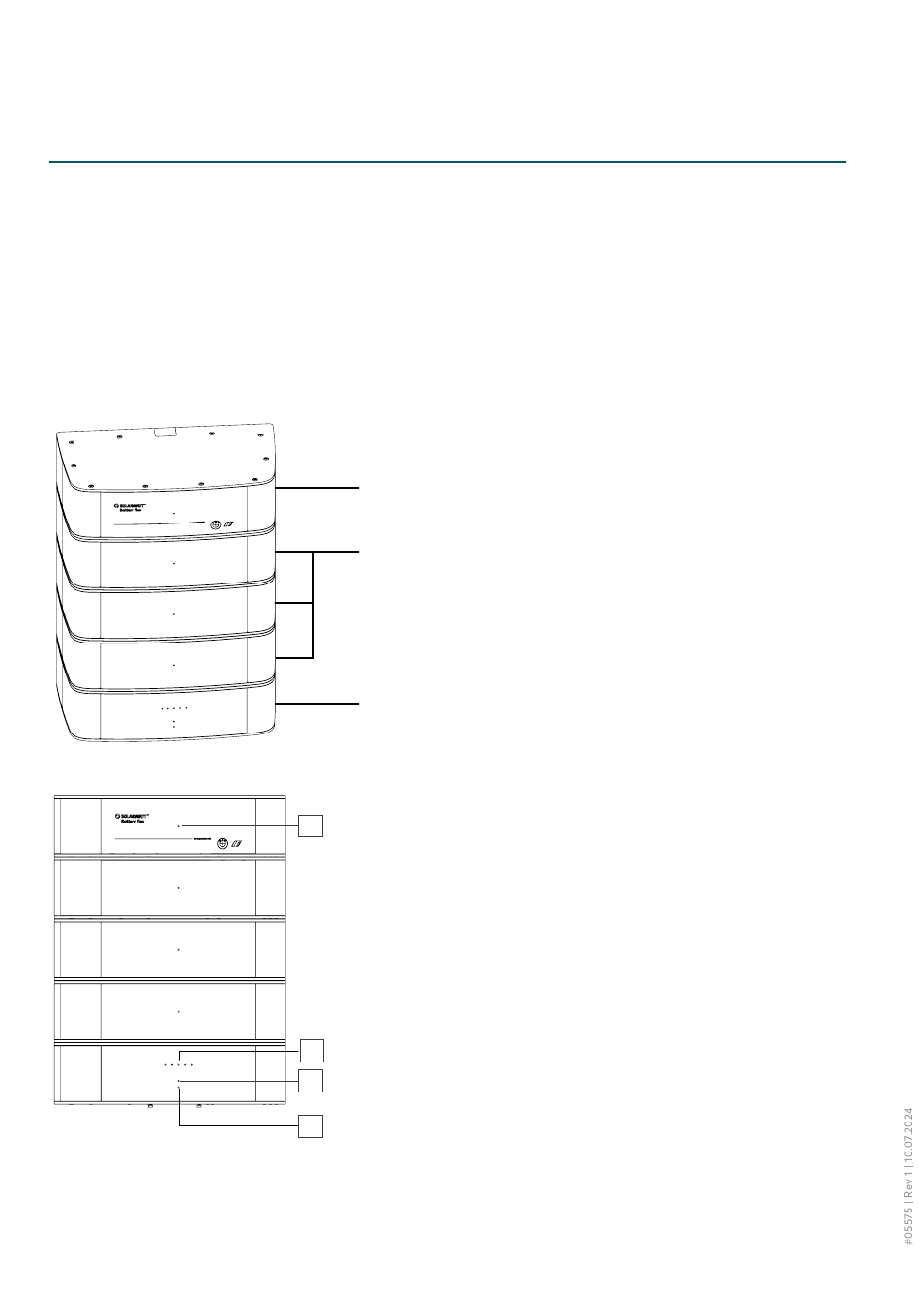

AUFBAU DES GESAMTSYSTEMS
SOLARWATT Battery flex DC setzt sich aus den Haupt-
komponenten Battery flex base DC sowie den Batteriemo-
dulen Battery flex middle pack und Battery flex top pack
zusammen. Die Battery flex base DC bildet als Batteriean-
schlußeinheit zur DC-seitigen Einbindung die Basis eines
jeden DC-Speichers. Für den Betrieb einer Battery flex DC
an einem Steca SolBrid sind mindestens 4 Battery packs
erforderlich. Da in jeder Battery flex Installation ein Battery
flex top pack vorhanden sein muss, folgt daraus, dass zwi-
schen der base DC und dem top pack mindestens 3 Battery
Änderungen vorbehalten | Solarwatt GmbH
flex middle packs installiert werden. Die Anzahl der middle
packs darf die Anzahl von max. 9 Stück nicht überschreiten.
Pro Batteriemodul steht eine nutzbare Energiemenge von
2,4 kWh zur Verfügung. Die Systemleistung bei Ladung und
Entladung skaliert durch die serielle Einbindung der Batte-
riemodule in Abhängigkeit der Anzahl an Batteriemodulen.
Das System wird mittels beiliegender Wandhalter an eine
Wand montiert. Optional bietet Solarwatt ein stand moun-
ting kit für eine Bodenmontage an.
Battery flex top pack (Batteriemodul)
1x pro System
Battery flex middle pack (Batteriemodul)
3 bis max. 9 pro System
(wenn zusammen mit Katec Steca Solbrid WR eingesetzt)
Battery flex base DC (Batterieanschlusseinheit)
1
Batterie-LED
1
2
Performance-LEDs
3
Bluetooth-LED
4
Status-LED
2
3
4
11
