HINWEIS
Verwenden Sie für die Modbus-Kommunikation zwischen SolBrid WR und Battery flex base zwingend ein
Netzwerk kabel (mind. Cat.5e), denn die Adern des Modbus-Signals sind miteinander verdrillt auszuführen. Max.
mögliche Kabellänge beträgt 3 m.
34
•

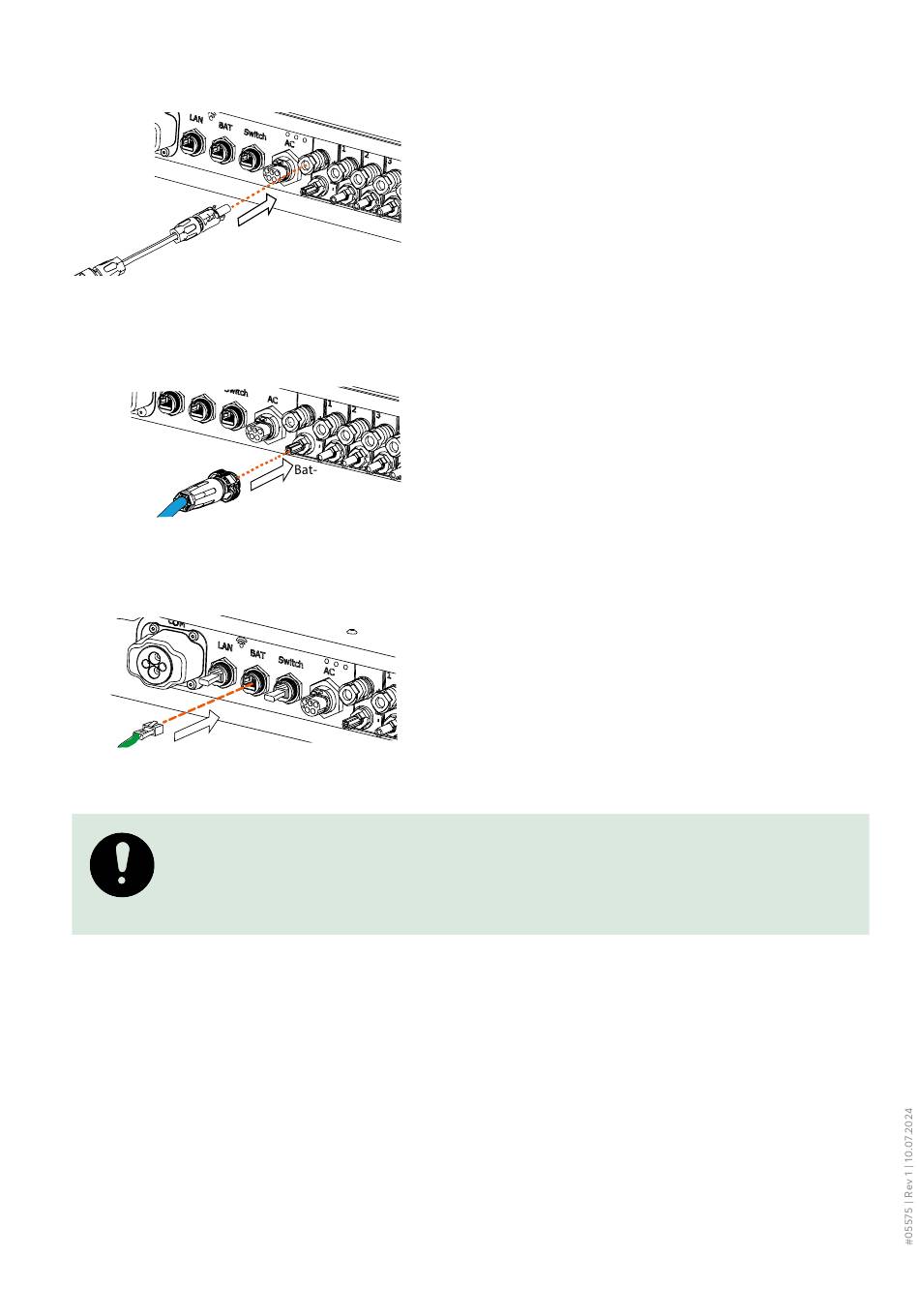

Bat+
Achtung! Zwischenschalten der beigefügten Inline-
Sicherung nicht vergessen!
•
•
•
Verbindung zwischen Battery flex base DC - Anschluß
WR+ und SolBrid WR - Anschluß Bat+ herstellen.
Verbindung zwischen Battery flex base DC - Anschluß
„WR-" und SolBrid WR - Anschluß „Bat-" herstellen.
Achtung! Auf korrekte Polung achten!
Modbus RS485 - Verbindung (mind. Cat5e) zwischen
Battery flex base DC - Anschluß „RS485" und SolBrid
WR - Anschluß „Bat" per Patchkabel herstellen
Änderungen vorbehalten | Solarwatt GmbH
