WEITERE BENÖTIGTE KOMPONENTEN
Diese Komponenten sollten für die Installation einer
Eigenversorgungslösung mit Battery flex DC ebenfalls zur
Installation vorhanden sein:
Installation
ACHTUNG

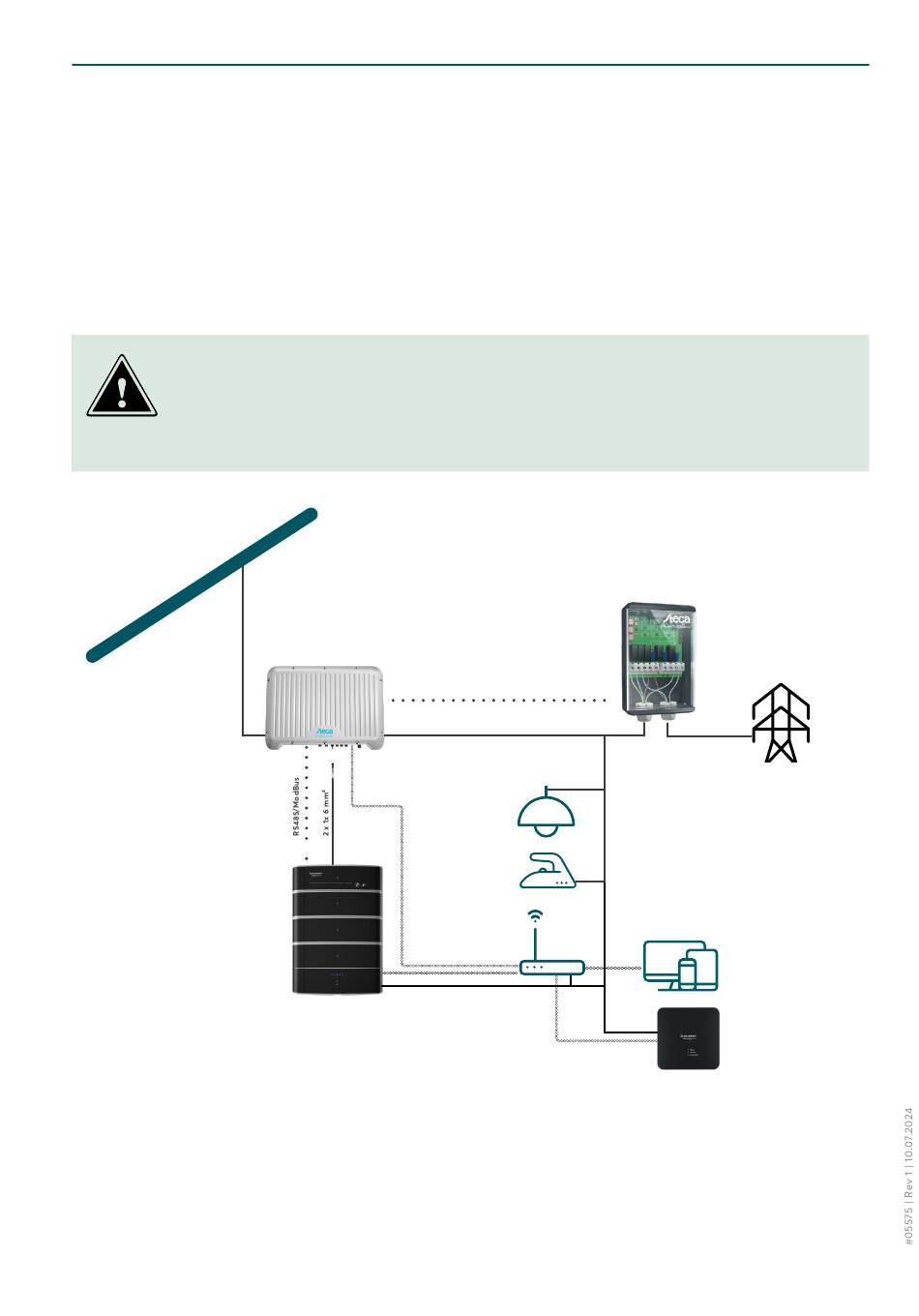

Die Installation einer Eigenversorgungslösung mit Battery flex DC erfolgt entsprechend der folgenden Abbil-
dung. Es gilt die hier vorliegende Anleitung, die die Installation der Battery flex DC im Detail beschreibt.
Daneben sind zwingend auch die Installations- und Bedienungsanleitungen der weiteren Komponenten des
Systems, insbesondere des Steca SolBrid und des Steca hy-switch zu beachten.
PV-Anlage
max. 3 m
20
Steca SolBrid
Wechselrichter
max. 20 m
RS485/ModBus
AC-Anschluss max. 4 mm²
Inline-
Sicherung
Battery flex DC
• Hybridwechselrichter Steca SolBrid 10-3-4 oder 10-3-2
• Steca hy-switch ODER ABB B23 212-100 Drehstrom-
zähler, je nach gewünschter Konfiguration
• SOLARWATT Manager flex
• Stand mounting Kit bei Bodenmontage der Battery flex
Steca hy-switch
AC-Anschluss max. 16 mm²
Haushalts-
verbraucher
Router
Änderungen vorbehalten | Solarwatt GmbH
EVU
Übertragungsnetz
Manager
portal
Manager flex
