SOLARWATT Battery flex base DC 1.3 Installations- Und Bedienungsanleitung Seite 35

HINWEIS
Falls Sie statt eines Patchkabels ein Netzwerk-Verlegekabel verwenden, sind die entsprechenden konfektionier-
baren RJ45 Stecker über den Solarwatt Webshop erhältlich (z.B. DELOCK 86287 RJ45 Stecker).

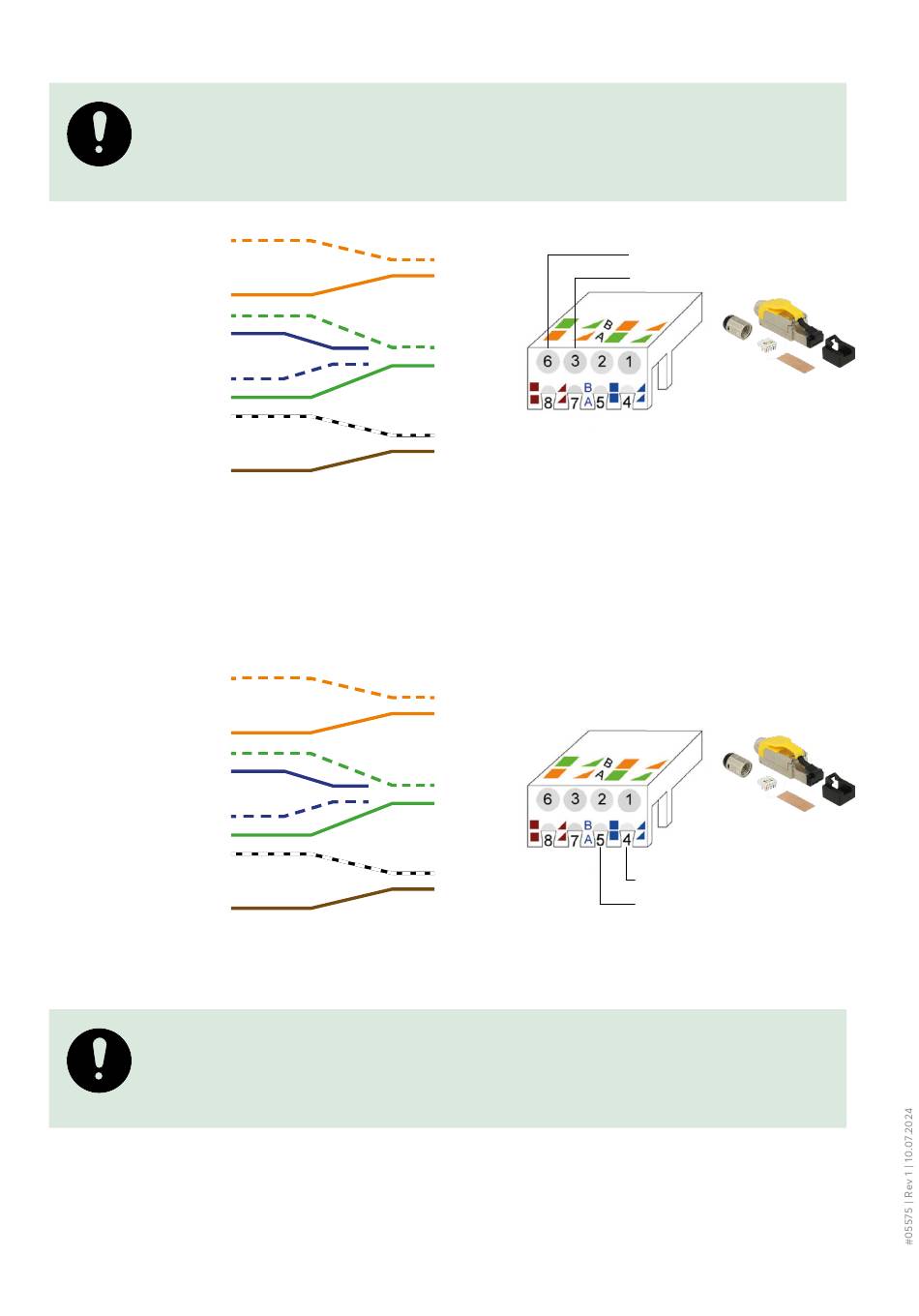

Achten Sie auf die korrekte Pinbelegung (siehe folgende Abbildung).
1
2
RS485A
3
4
5
RS485B
6
7
Ground
8
Alternative:
1
2
3
4
alternativ: RS485A
alternativ: RS485B 5
6
7
Ground
8
HINWEIS
Alternativ können Sie die Modbus-Verbindung auch über die COM-Schnittstelle des SolBrid herstellen. Folgen
Sie dafür den Anweisungen in der SolBrid Anleitung in Verbindung mit der oben gezeigten Abbildung.
Änderungen vorbehalten | Solarwatt GmbH
RS485B
RS485A
alternativ: RS485A
alternativ: RS485B
