SOLBRID INSTALLATION STARTEN
Installieren und montieren Sie den Wechselrichter nach der
lich zum Punkt PV Module anschließen.
ACHTUNG
•
Für den Punkt Batterie anschließen wird die SolBrid Installationsanleitung durch die nachfolgen-
de Anleitung zur Installation Battery flec DC ersetzt.
•
WICHTIG: Nehmen Sie den Wechselrichter erst in Betrieb, wenn die Installationsarbeiten aller
Systemkomponenten abgeschlossen sind!
MONTAGE WANDHALTER BATTERY FLEX DC
ACHTUNG
Achten Sie darauf, dass die Wand und die Befestigungsmaterialien eine statische Last gemäß des angegebenen
Produktgewichts tragen können. Lassen Sie gegebenenfalls die Statik prüfen.
Wenn es keine prüffähigen Informationen gibt oder die Prüfung ein negatives Ergebnis ausweist, nutzen Sie die
Bodenmontage mit dem stand mounting kit,
max. erlaubte Schräge der Installationswand: +/- 10°
Gewicht Battery flex base DC: 12,7 kg
Gewicht Battery flex middle/top pack (2.4kWh, 30 A): 25 kg
Prüfen Sie vorher, dass keine elektrischen Kabel entlang der geplanten Bohrstellen verlaufen.
• Befestigung planen
(Schrauben zur Montage nicht im Lieferumfang)

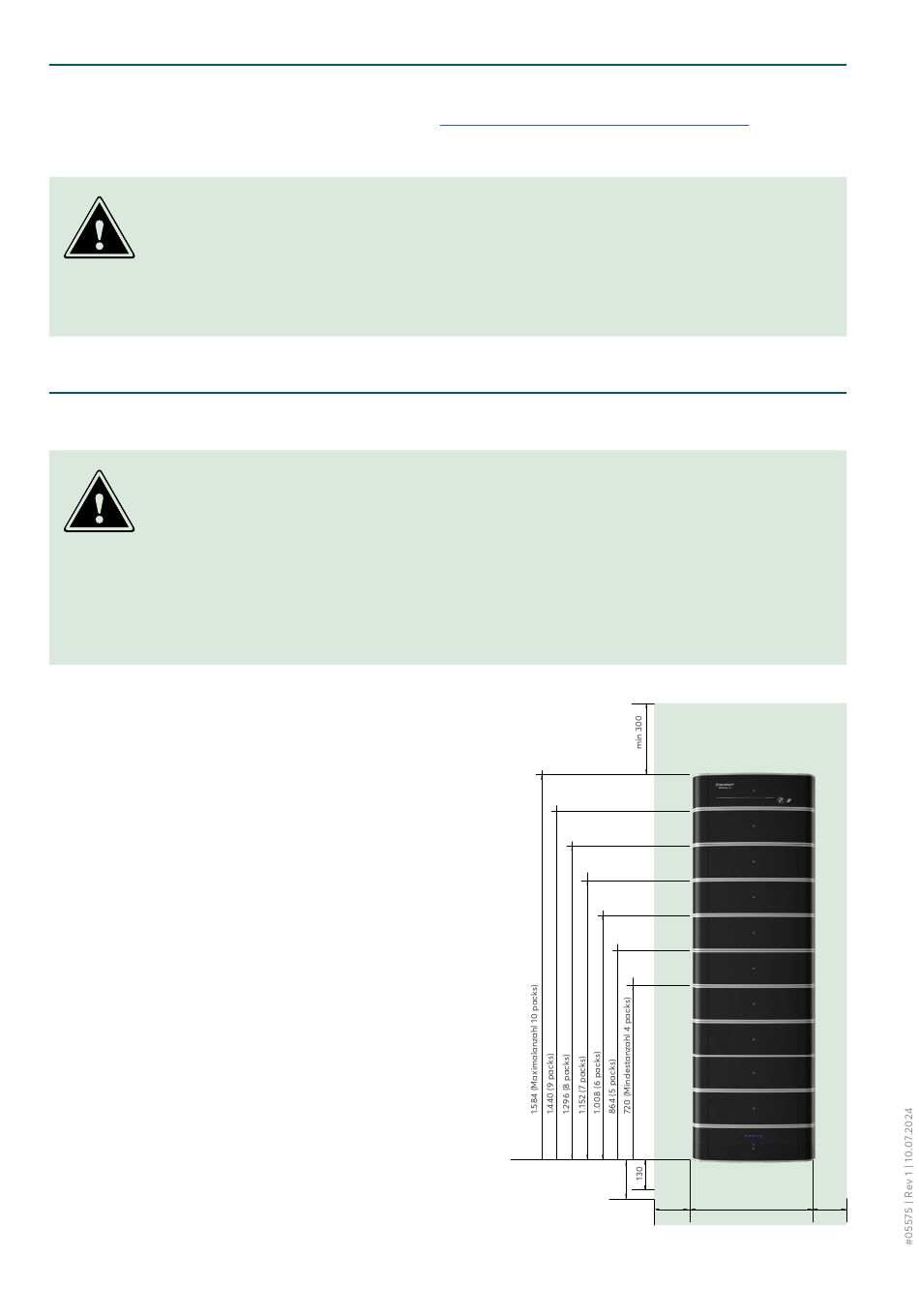

• Benötigten Platz und Mindestabstände
beachten (siehe Abb., Angaben in mm)
• 1,20 m Installationsraum vor Battery flex
einhalten
• Abstand zu nebenstehenden Einrichtungen
darf 15 cm nicht unterschreiten
Änderungen vorbehalten | Solarwatt GmbH
SolBrid Installations- und Bedienungsanleitung
Optimalabstand zum Boden
bei stand mounting kit:
130 < x < 163
bis einschließ-
Mindestabstand oberer
Wandhalter zur Decke
Mindestabstand zum
Boden
150
540
150
21
