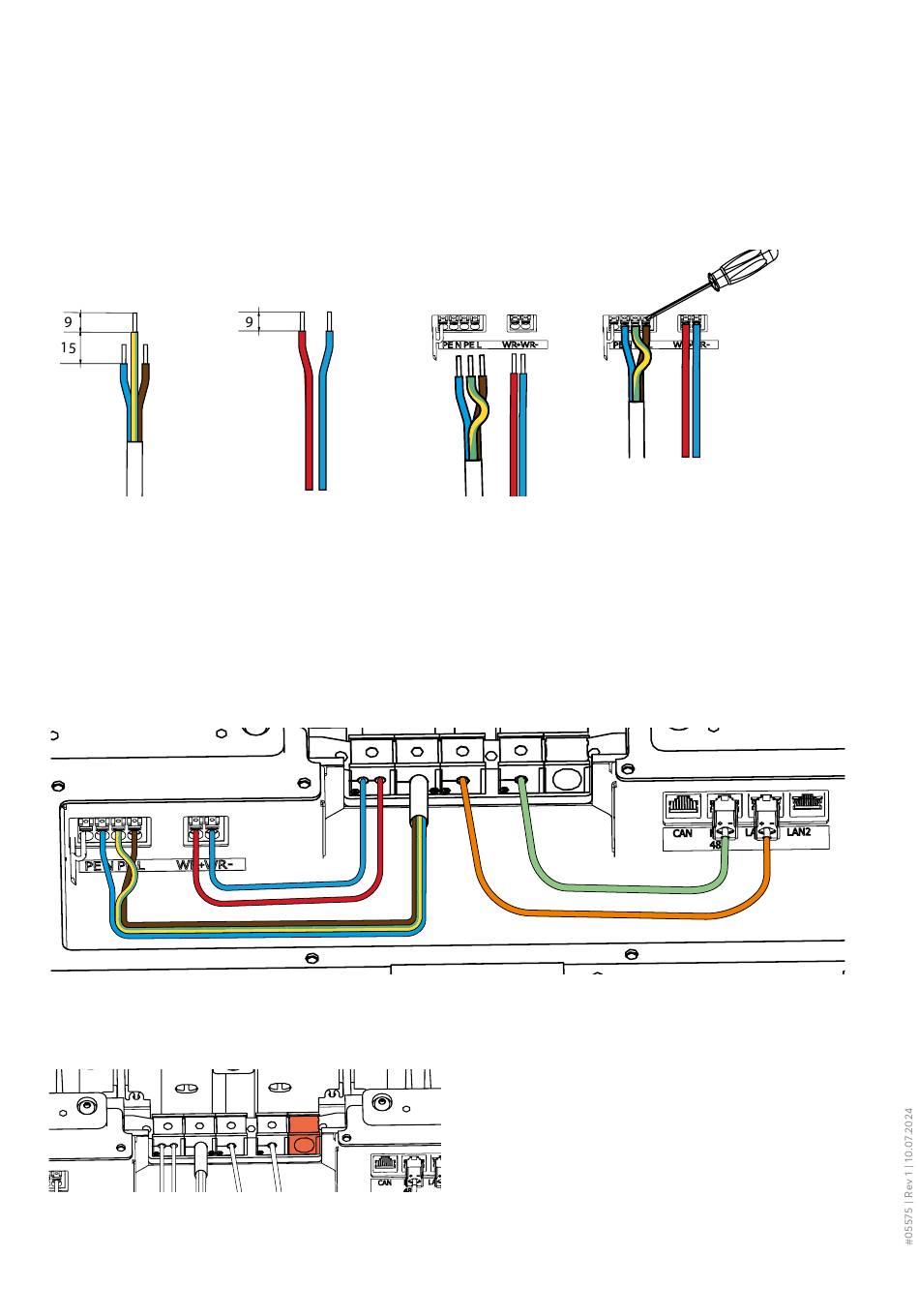

PE länger (15 mm) als N und L ausführen (siehe Abb.),
um das Gerät auch unter Zugbelastungen sicher zu
erden
•
Kabeladern von AC und DC-Leitungen auf 9 mm
abisolieren
•
entlasten Sie mit schmalem Schlitzschraubendreher
die Federzugklemme
AC-Kabel
• RS485/Modbus-Kommunikation (grün) zur Verbindung
mit dem WR herstellen
• LAN/Ethernet-Kommuniaktion (orange) zur Verbindung
mit dem Router herstellen
Änderungen vorbehalten | Solarwatt GmbH
in mm
DC-Kabel
•
führen Sie die Adern des AC-Kabels N, PE, L in die
AC-Anschlussklemme ein
•
führen Sie die Adern der DC-Kabel in die WR+ und
WR- Anschlussklemmen ein
•
Kabeladern auf Zugfestigkeit prüfen
• unbenutzte Kabeleinführung mit Blindstopfen abdichten
29
