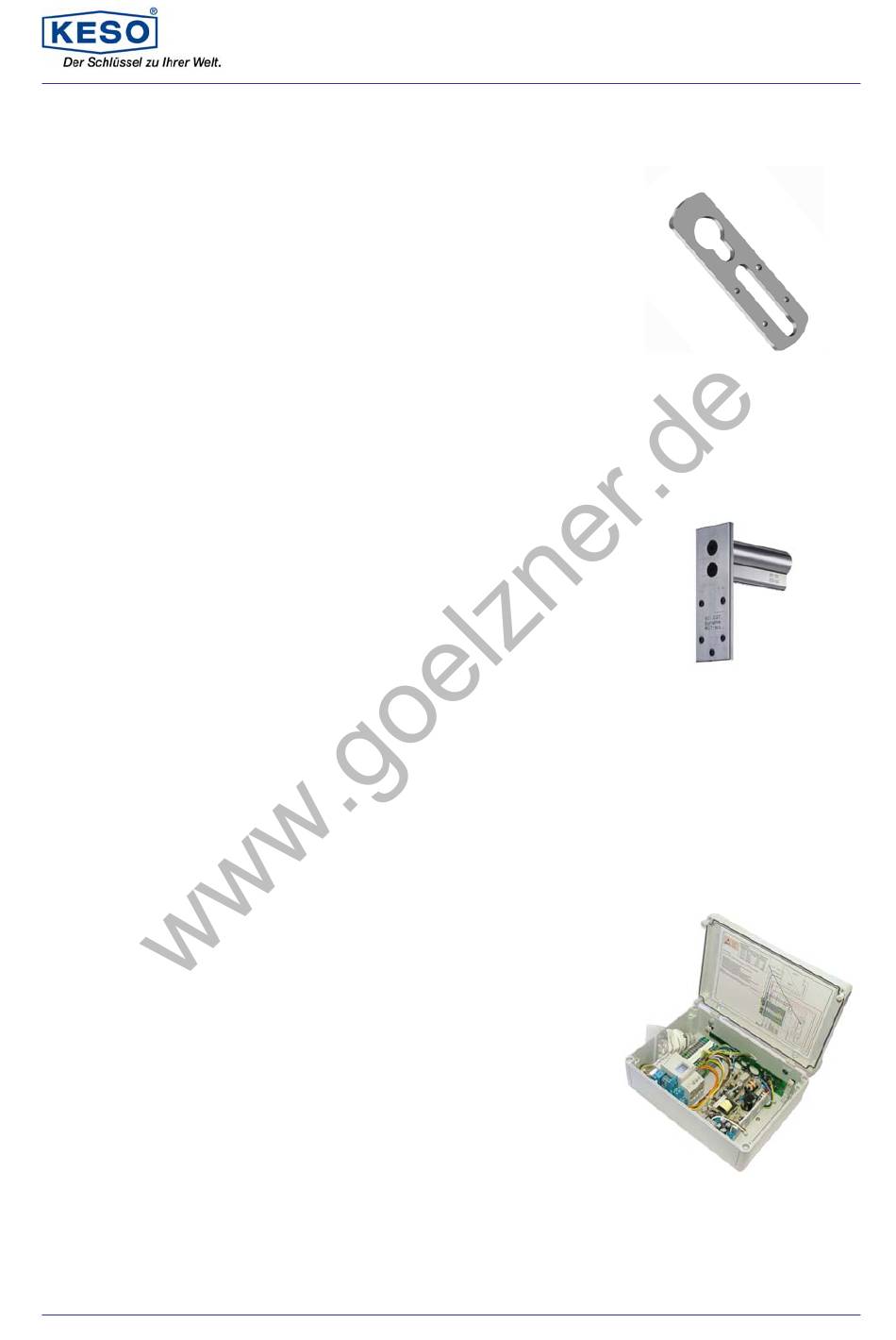

6.2 Distanzplatten (optional)
Distanzplatte 5 mm
Glanz verchromt
Gold decor
RAL-Farbe
Distanzplatte 10 mm
Glanz verchromt
Gold decor
RAL-Farbe
6.3 Bohrlehre für MOZY eco
Grundplatte Aluminium mit 5 gehärteten Bohrbüchsen, für die exakte Montage. Bohrdurchmesser 2.4
mm für M3-Gewinde oder anbohren für Holzschrauben. Zylinderprofil Messing vernickelt und beschrif-
tet.
Euro-Profil
KESO CH-Profil
KABA CH-Profil
SEA CH-Profil
6.4 MOZY eco Anschlussbox
Die MOZY eco Steuerungsbox ist geeignet für eine schnelle Montage und Inbetriebnahme des MOZY
eco und der passenden KESO batchless oder KESO digiport 30 Elektronik. Der vorverdrahtete Relais-
sockel muss angepasst werden, je nach Eingangspannung der Steuerung oder Gegensprechanlage.
Dieses Relais gibt einen potenzialfrei Kontakt an den MOZY eco weiter. Die Verdrahtungsplatte ist
ausschraubbar und kann in ein handelsübliches Unterputzgehäuse eingebaut werden.
MOZY eco Anschlussbox
-
AP Polycarbonat-Gehäuse (254 x 180 x 90 mm) mit Montageplatte
-
Gehäusedeckel schwenkbar grau IP66
-
Schaltuhr digital 230 V mit Gangreserve 3 Jahre, 1 Kanal 16 Amp
-
Finderrelais mit Umschaltkontakt
-
Schaltnetzteil 230/V12VDC3.4 Amp / 44 W
-
Leiterplattenhalterung (2 Stk.)
-
13-teiliger Klemmenblock beschriftet
-
Sockel für KESO Elektronik (KESO batchless / KESO digiport 30)
-
komplett verdrahtet gemäss Schema inkl. elektr. Schlussprüfung
-
4 Wandbefestigungshalter
-
2 Stopfbüchsen PG11 mit Kontermutter (Kunststoff grau)
Januar 2004 / 810_006_002 KESO MOZY eco_TP_DE_ V1.5.doc
Art. Nr.
Art. Nr.
Art. Nr.
170.453.0010 + RAL xxxxx
Art. Nr.
Art. Nr.
Art. Nr.
170.453.0011 + RAL xxxxx
Art. Nr.
Art. Nr.
Art. Nr.
Art. Nr.
Art. Nr.
KESO MOZY eco
170.453.0001
170.453.0005
170.453.0002
170.453.0006
601.038.0001
601.038.0002
601.038.0003
601.038.0004
V.000/54/00
Seite 13 von 28 Seiten
