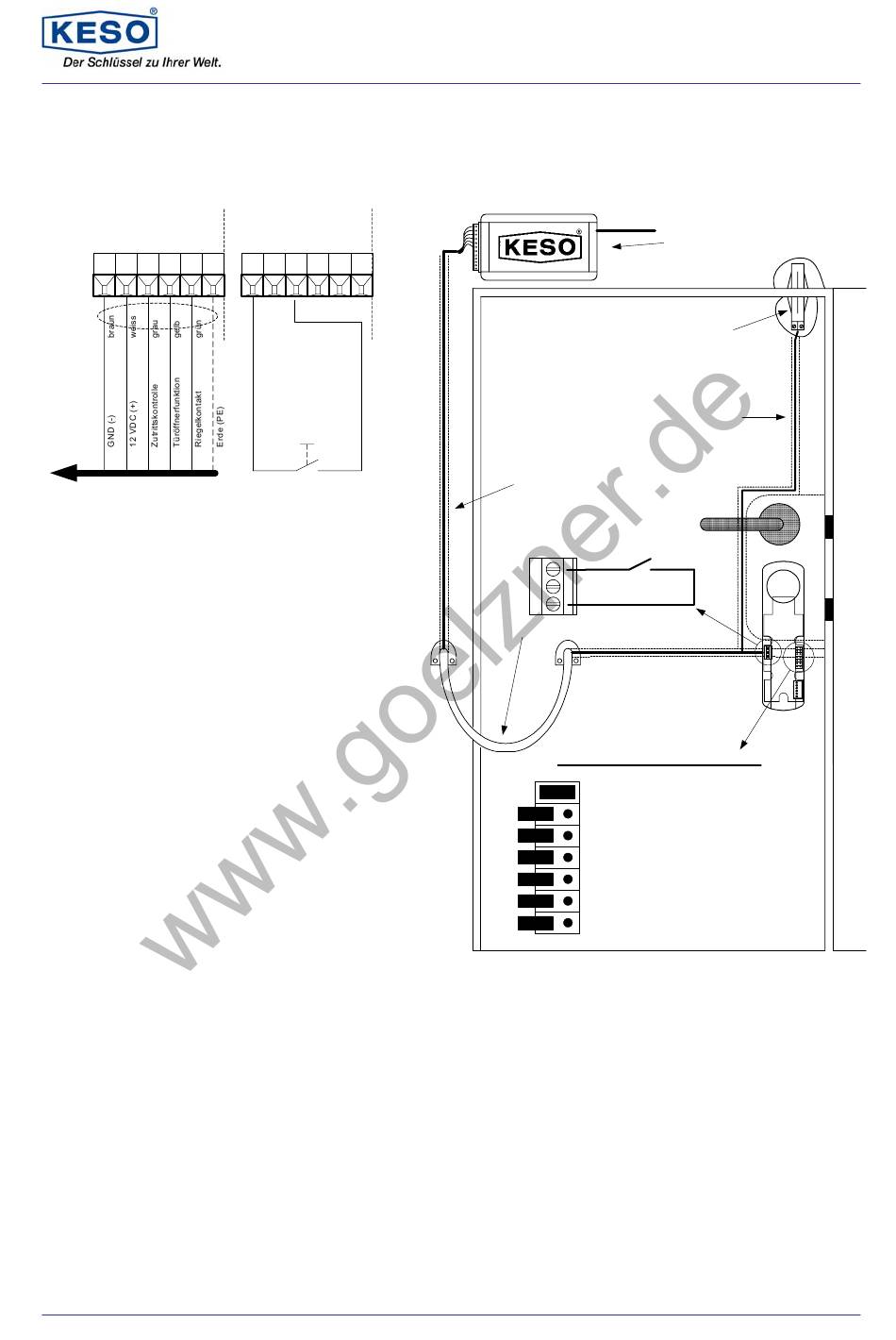

9.2 Eingangstür mit Zutrittskontrolle
J1 Anschluss
MOZY eco
1
2
3
4
5
6
MOZY eco
Technische Voraussetzungen
Standardschloss mit Falle / Wechsel
Schliessrichtung rechts
Aussen Stossplatte, innen Griff
Türstellung wird über Türkontakt festgestellt
Zutrittskontrolle mit potentialfreiem Kontakt
auf der Aussenseite
Türöffnungsvorgang an einer Eingangstür
Von der Innenseite wird die Tür über den Taster am MOZY eco geöffnet. Nach erfolgter Begehung der
Tür meldet der Türkontakt, dass die Tür wieder zu ist und eine automatische Verriegelung erfolgt. Von
der Aussenseite wird die Tür über die Zutrittskontrolle geöffnet (potentialfreier Kontakt). Nach erfolgter
Begehung der Tür meldet der Türkontakt, dass die Tür wieder zu ist und eine automatische Verriege-
lung erfolgt. Der Zylinder auf der Aussenseite wie auch der Drehknopf auf der Innenseite dient lediglich
der Notöffnung.
Januar 2004 / 810_006_002 KESO MOZY eco_TP_DE_ V1.5.doc
J2 Anschluss
Peripherie
1
2
3
4
5
6
Zutrittskontrolle
KESO MOZY eco
Türkontakt V.000/52/28
Türkontaktkabel
Hauptkabel K.504
Reed- / Türkontakt
Kabelübergang V.000/52/29
MOZY eco Programmierung
J1
Schliessrichtung rechts
J2
Standardschloss
J3
Mit Falle / Wechsel
J4
J5
J6
J7
Lernmodus deaktiviert
Netzteil 175.001.0001
Seite 22 von 28 Seiten
