- Seite 1 KESO MOZYeco Technische Produktebeschreibung An ASSA ABLOY Group company...
- Seite 3 Bohrlehre für MOZY eco ........................13 MOZY eco Anschlussbox.......................13 6.4.1 Anschlussschema der MOZY eco Anschlussbox ................14 Montage von MOZY eco ........................ 15 Allgemeines............................15 Funktionsbeschreibung ........................16 7.2.1 MOZY eco Jumper- Einstellung .....................16 7.2.2 Betriebsmode und dessen LED Verhalten..................16 An ASSA ABLOY Group company...
- Seite 4 10.1 Einschränkungen der Produkthaftung durch Fehlgebrauch des Produktes ........26 10.2 Produkteleistungen.........................26 10.3 Informations- und Instruktionspflicht ....................26 Garantiebestimmungen........................27 Pflege und Wartung des Systems....................27 12.1 Pflege .............................27 12.2 Wartung............................27 Reparaturen ........................... 27 Lagerung ............................27 Entsorgung ............................. 27 An ASSA ABLOY Group company...

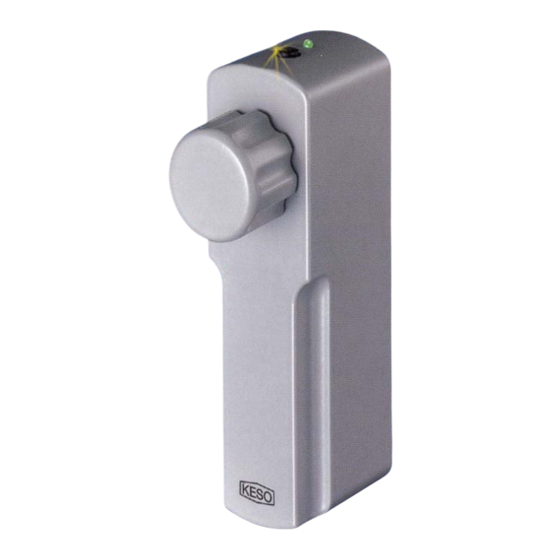

- Seite 5 KESO MOZY eco 1 Lieferumfang 1.1 MOZY eco Set mit Netzteil Art. Nr.: 17.007.0001 · MOZY eco Motor Art. Nr. 175.000.0001 · MOZY eco Gehäuse matt verchromt Art. Nr. 170.281.0001 · MOZY eco Drehknopf matt verchromt Art. Nr. 157.106.0001 ·...
- Seite 6 KESO MOZY eco 2 Technische Daten 2.1 MOZY eco Motor 2.1.1 Allgemeines Motor: Art. Nr. 175.000.0001 Spannung: 12 VDC (=) +/- 15% Leistungsaufnahme: 2500 mAmp. (gegen Anschlag) Leistungsabgabe: 1,1 Nm bis 1,25 Nm auf Zylinder Geschwindigkeit: 1 Sekunde pro Umdrehung...
- Seite 7 KESO MOZY eco 2.1.5 Programmierung und eingestellte Zeiten Drehrichtung: über Jumper J1 (Kurzschlussstecker) Standard- / Panikschloss: über Jumper J2 (Kurzschlussstecker) Mit oder ohne Falle: über Jumper J3 (Kurzschlussstecker) Lernmodus: über Jumper J7 (Kurzschlussstecker) Entriegelungszeit: 8 Sekunden (fix) Zusperrverzögerung: 2 Sekunden (fix)
- Seite 8 KESO MOZY eco 2.5 MOZY eco Netzteil 2.5.1 Allgemein MOZY eco Netzteil: Art. Nr. 175.001.0001 Betriebstemperatur: -10° bis + 60°C Luftfeuchtigkeit: 10% bis 90% Sicherheitsstandard: TÜV / CE EN60950 EMV: EN 610000-3.3, ICE 801-4, ENV 50140 Steckerausführung: 2 x 10-polig, abziehbar...
- Seite 9 KESO MOZY eco 2.6 MOZY eco Kabelübergang-Set Kabelübergang-Set: Art. Nr. V.000/52/29 Ausführungsart: offen Schlauchmaterial: Messing vernickelt Aussendurchmesser: 14 mm Innendurchmesser: 11 mm Kabeldurchmesser: max. 7 mm Länge: 500 mm Zubehör: 2 Endstücke Kunststoff metallisiert 4 Kreuzschlitzschrauben 2 Endtüllen 2.7 MOZY eco Reed-/Türkontakt für Nichtmetall Reed-/Türkontakt:...
- Seite 10 KESO MOZY eco 3 Unterstützes Dornmass und Schlosstypen Ungeschützter Bereich = Aussen Zarge Türblatt Geschützter Bereich = Innen 18.00 Voraussetzung des Beispieles: - Lichte Weite der Türe 1000 mm 25.00 - keine Distanzplatte unter dem MOZY eco 35.00 Innenaufgehende Türen Dornmass ab 18 mm Aussenaufgehende Türen ohne Falz auf der Innenseite...
- Seite 11 KESO MOZY eco 4 Abmessungen MOZY eco und Bohrschablonen Euro-Profil 65.00 42.00 36.00 25.00 Kabeldurch- führung Ø 15 mm 4 Stück Holz- schrauben oder M3 für Metall CH-Profil CH-Profil CH-Profil KESO KABA 25.00 25.00 25.00 Kabeldurch- Kabeldurch- Kabeldurch- führung Ø 15 mm führung Ø...
- Seite 12 KESO MOZY eco 5 Art. Nr. für KESO Zylindersysteme (optional) KESO 1000 S Art. Nr. 11.00D.065 Drehknopfzylinder MOZY eco Ø 22 mm KEK genie BS 1000/1000S Art. Nr. 11.50T.060 Drehknopfzylinder MOZY eco Ø 22 mm KESO 2000S Art. Nr. 21.00D.065 Drehknopfzylinder MOZY eco Ø...
- Seite 13 KESO MOZY eco 6.2 Distanzplatten (optional) Distanzplatte 5 mm Glanz verchromt Art. Nr. 170.453.0001 Gold decor Art. Nr. 170.453.0005 RAL-Farbe Art. Nr. 170.453.0010 + RAL xxxxx Distanzplatte 10 mm Glanz verchromt Art. Nr. 170.453.0002 Gold decor Art. Nr. 170.453.0006 RAL-Farbe Art.
- Seite 14 KESO MOZY eco 6.4.1 Anschlussschema der MOZY eco Anschlussbox 12VDC 230VAC A1 A2 N L1 1 1 2 2 3 4 5 6 7 8 11 14 MOZY eco Relais Finder - Bestellung bei Distrelec AG über Artikelnummern. - Bestellung bei Finder direkt über Typ Nummer Art.No...
- Seite 15 KESO MOZY eco 7 Montage von MOZY eco 7.1 Allgemeines Lesen Sie diese Installation vor der Montage sorgfältig durch. Es sind Installationsmöglichkeiten aufge- führt und genau beschrieben. Wenn trotzdem noch Fragen zur Installation sind, wenden Sie sich bitte an eine Adresse, die auf der Umschlagseite aufgedruckt ist.
- Seite 16 KESO MOZY eco 7.2 Funktionsbeschreibung 7.2.1 MOZY eco Jumper- Einstellung Jumper Grundeinstellung: Die Einstellung der Funktionen erfolgt über das Jumpern von Steckern. Die Grundeinstellung ab Werk ist Schliessrichtung links, Standardschloss mit Falle, Lernmodus deaktiviert. Alle Kombinationen die man mit den Jumpern erstellen kann sind aus der Tabelle zu entnehmen (siehe...
- Seite 17 KESO MOZY eco 7.3 Inbetriebsetzung Der MOZY eco darf auf keinen Fall unter Strom montiert oder angeschlossen werden. Erst wenn alle Verbindungen und Montageschritte die in der Betriebsanleitung niedergeschrieben sind, befolgt und ausgeführt wurden, darf man den MOZY eco in Betrieb nehmen.
- Seite 18 KESO MOZY eco 7.3.4 Netzteil Die Netzteilhalterung (Art. Nr. V.000/52/30) in der Nähe einer Steckdose an der Wand plazieren und die beiliegenden Dübel setzen. Anschliessend die Halterung mit den Schrauben (Art. Nr. V.000/52/20) fixie- ren. Das Netzteil kann nun an die Halterung (siehe Bild L) angeklipst werden. Das dreipolige Netzkabel abisolieren (ca.
- Seite 19 KESO MOZY eco Schritt 4; Bild D Den MOZY eco mit den mitgelieferten Schrauben befestigen. Testen Sie nochmals die leichten Laufei- genschaften des MOZY eco mit dem Schlüssel. Der MOZY eco Drehknauf darf sich von Hand nicht kräftezehrend drehen lassen! Schritt 5;...
- Seite 20 KESO MOZY eco 8 Programmierung von MOZY eco 8.1 Ausgangssituation Die Türe ist geschlossen. Der MOZY eco - Stecker ist noch nicht am Netzteil angeschlossen, wenn doch, so ziehen Sie ihn ab. Das dreipolige Netzkabel ist am Netz angeschlossen. 8.2 Flussdiagramm Der Fragedialog im Flussdiagramm wird Sie im Programmieren unterstützen.
- Seite 21 KESO MOZY eco 9 Montagebeispiele 9.1 Öffnung über den Zylinder J1 Anschluss J2 Anschluss MOZY eco Peripherie Netzteil 175.001.0001 Türkontakt V.000/52/28 Türkontaktkabel Hauptkabel K.504 MOZY eco Reed- / Türkontakt Technische Voraussetzungen Standardschloss mit Falle / Wechsel Aussen und innen Griff Kabelübergang V.000/52/29...
- Seite 22 KESO MOZY eco 9.2 Eingangstür mit Zutrittskontrolle J1 Anschluss J2 Anschluss MOZY eco Peripherie Netzteil 175.001.0001 Türkontakt V.000/52/28 Türkontaktkabel Zutrittskontrolle Hauptkabel K.504 MOZY eco Reed- / Türkontakt Kabelübergang V.000/52/29 Technische Voraussetzungen Standardschloss mit Falle / Wechsel Schliessrichtung rechts Aussen Stossplatte, innen Griff Türstellung wird über Türkontakt festgestellt...
- Seite 23 KESO MOZY eco 9.3 Mietwohnungen mit Gegensprechanlage und Zutrittskontrolle J1 Anschluss J2 Anschluss MOZY eco Peripherie Netzteil 175.001.0001 Türkontakt V.000/52/28 Türkontaktkabel Zutrittskontrolle Hauptkabel K.504 MOZY eco Familie 1 Reed- / Türkontakt Familie 2 Kabelübergang V.000/52/29 Familie 3 Familie n Gegenspechanlage...
- Seite 24 KESO MOZY eco 9.4 Offenhalten für Publikumsverkehr und Zutrittskontrolle für die Nacht J1 Anschluss J2 Anschluss MOZY eco Peripherie Netzteil 175.001.0001 Türkontakt V.000/52/28 Türkontaktkabel Zutrittskontrolle Hauptkabel K.504 MOZY eco Schaltuhr Riegel-/Türkontakt Riegelkontakt Fernauslösung Reed- / Türkontakt Kabelübergang V.000/52/29 Publikumsverkehr und Fernbedienung...
- Seite 25 KESO MOZY eco 9.5 Fernauslösung, Zutrittskontrolle und Tag-/Nachtschaltung J1 Anschluss J2 Anschluss MOZY eco Peripherie Netzteil 175.001.0001 Türkontakt V.000/52/28 Türkontaktkabel Schaltuhr Hauptkabel K.504 MOZY eco Zutrittskontrolle Reed- / Türkontakt Fernauslösung Kabelübergang V.000/52/29 Publikumsverkehr und Fernbedienung vom Empfang Technische Voraussetzungen MOZY eco Programmierung...
- Seite 26 KESO MOZY eco 10 Vorschriften und Verwendung Für Feucht- oder Kühlräume, bei direkter Bewitterung, in Meeresnähe oder für den Einsatz in aggressi- ver, Korrosionsfördernder Umgebung müssen die IP-Vorschrift sowie die technischen Daten berück- sichtigt werden. 10.1 Einschränkungen der Produkthaftung durch Fehlgebrauch des Produktes Kein Explosionsschutz ! In sehr korrosiver Umgebung oder in feuchten Räumen ist der Einsatz von MOZY eco nicht geeignet.
- Seite 27 Die Firma KESO AG in CH-8805 Richterswil gewährt 1 Jahr Garantie auf den nachfolgend beschriebe- nen KESO MOZY eco. Die Garantie beginnt mit dem Tag der Auslieferung. Für reparierte oder abgeän- derte Produkte kann keine Garantie übernommen werden. Fehlerhafte Produkte werden bei uns repa- riert oder ersetzt.
- Seite 28 Tel. +41 1 787 34 34, Fax +41 1 787 35 35, info@keso.com www.keso.com An ASSA ABLOY Group company The ASSA ABLOY Group is the world‘s leading manufacturer and supplier of locking solutions, dedicated to satisfying end-user needs for security, safety and convenience.
