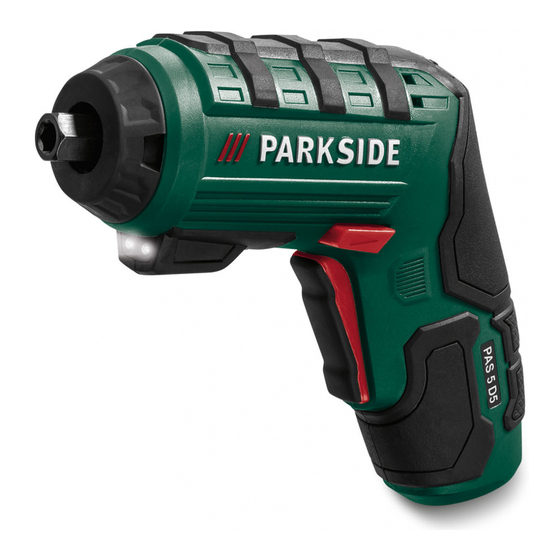

Seite 1 AKKU-SCHRAUBER 4 V / CORDLESS SCREWDRIVER 4V / TOURNEVIS SANS FIL 4 V PAS 5 D5 AKKU-SCHRAUBER 4 V AKUMULÁTOROVÝ SKRUTKOVAČ 4 V Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung Pokyny pre obsluhu a bezpečnostné pokyny Preklad pôvodného návodu na použitie CORDLESS SCREWDRIVER 4V...
Seite 2 DE/AT/CH Seite GB/IE Page FR/BE Page NL/BE Pagina Strona Strana Strana Página Side Pagina Oldal Stran...
Seite 7: Inhaltsverzeichnis
Verwendete Warnhinweise und Symbole ........Seite Einleitung .
Seite 8: Verwendete Warnhinweise Und Symbole
Verwendete Warnhinweise und Symbole In dieser Bedienungsanleitung und auf der Verpackung werden die folgenden Warnhinweise verwendet: GEFAHR! Dieses Symbol mit dem Signalwort „Gefahr“ bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat. WARNUNG! Dieses Symbol mit dem Signalwort „Warnung“...
Seite 9 HINWEIS: Dieses Symbol mit dem Signalwort „Hinweis“ bietet weitere nützliche Informationen. Gefahr – Risiko eines Stromschlags! Wechselstrom/-spannung Gleichstrom/-spannung Symbol für ein Produkt der Schutzklasse II Verwenden Sie das Produkt nur in trockenen Innenräumen. Dieses Symbol bedeutet, dass bei der Verwendung des Produkts die Betriebsanleitung zu beachten ist.
Seite 10 Li-Ion Lithium-Ionen-Akku Leerlaufdrehzahl Schützen Sie den Akku vor Hitze und direkter Sonneneinstrahlung. máx. 50 °C Schützen Sie den Akku vor Feuer. Schützen Sie den Akku vor Wasser und Feuchtigkeit. Umdrehungen pro Minute –1 Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreﬀenden EU-Richtlinien.
Seite 11: Einleitung
AKKU-SCHRAUBER 4 V ˜ Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut.
Seite 12: Lieferumfang
Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Lebensgefahr, Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz oder für ähnliche Einsatzbereiche bestimmt.
Seite 13 30 Schraubbits x 25 mm Phillips-Bits: (2x) (2x) (2x) Torx-Bits: Geschlitzte Bits: SL3 SL4,5 SL5 SL5,5 SL6 Sechskant-Bits: H3 Torx-Bits: Pozidriv-Bits: (2x) (2x) (2x) Sechskant-Bits: H4 H5,5 DE/AT/CH...
Seite 14: Teilebeschreibung
˜ Teilebeschreibung Falten Sie vor dem Lesen die Ausklappseite mit den Zeichnungen aus. Machen Sie sich mit allen Funktionen des Produkts vertraut. (Abb. A) Drehrichtungsanzeige (Schrauben festziehen) Batterieladestatus-LED Drehrichtungsanzeige (Schrauben lösen) Drehrichtungsumschalter USB-Typ-C-Anschluss Ladegerät * USB-Anschluss (Typ A) USB-Kabel Schraubbits Ein-/Ausschalter LED-Arbeitsleuchte Frontabdeckung...
Seite 15: Technische Daten
˜ Technische Daten Akku-Schrauber Modell: HG07075 Nennspannung: (Gleichspannung) Ladespannung: (Gleichspannung) Maximaler Ladestrom: 1,7 A Akku (integriert): Li-Ionen Zellenanzahl: Kapazität: 1,5 Ah Leerlaufdrehzahl: = 200 min –1 Drehmoment (harter/weicher Schraubfall gemäß ISO 5393): Max. 10 N m Bit-Halterung: 6,35 mm (1/4") Verwenden Sie ausschließlich folgendes Ladegerät, um das kabellose Werkzeug zu laden * : Information...
Seite 16: Empfohlene Umgebungstemperatur
Information Wert Einheit Eingangsspannung 100–240 V∼ Eingangswechselstromfrequenz 50/60 Ausgangsspannung Ausgangsstrom Ausgangsleistung Durchschnittliche Eﬃzienz im Betrieb 78,2 Leistungsaufnahme bei Nulllast 0,07 Eingangsstrom Schutzklasse II / (doppelte Isolierung) Anschlussstyp (Typ A) Auﬂadezeit ca. 60 *Ein Ladegerät ist nicht im Lieferumfang enthalten. Geeignetes Ladegerät: HG06825 / HG06825-BS Empfohlene Umgebungstemperatur Während des Ladens:...
Seite 17: Geräuschemissionswerte
Geräuschemissionswerte Die gemessenen Werte wurden in Übereinstimmung mit EN 62841 ermittelt. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: = 55,5 dB(A) Schallleistungspegel: = 66,5 dB(A) Unsicherheit K: = 3 dB pA/WA Schwingungsemissionswerte Schwingungsgesamtwerte (Vektorsumme dreier Richtungen), ermittelt entsprechend EN 62841: Schrauben Schwingungsemissionswert a = <...
Seite 18 WARNUNG! Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten.
Seite 19: Sicherheitshinweise
Sicherheitshinweise ˜ Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Seite 20 Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.
Seite 21 Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
Seite 22 Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.
Seite 23: Wenn Staubabsaug- Und -Auffangeinrichtungen
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auﬀangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden.
Seite 24 Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Seite 25 Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Halten Sie Griﬀe und Griﬀﬂächen trocken, sauber und frei von Öl und Fett.
Seite 26 Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuﬂüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Seite 27 VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht auﬂadbare Batterien niemals auf. max. 50°C Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Service Lassen Sie Ihr Elektrowerkzeug nur von qualiﬁziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren.
Seite 28: Sicherheitshinweise Für Schrauber
˜ Sicherheitshinweise für Schrauber Halten Sie das Elektrowerkzeug an den isolierten Griﬀﬂächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treﬀen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Sichern Sie das Werkstück.
Seite 29: Vibrations- Und Geräuschminderung
˜ Vibrations- und Geräuschminderung Begrenzen Sie die Benutzungszeit, verwenden Sie vibrations- und geräuscharme Betriebsarten und tragen Sie persönliche Schutzausrüstung, um Vibrations- und Geräuschauswirkungen zu reduzieren. Die folgenden Maßnahmen helfen, vibrations- und geräuschbedingte Risiken zu mindern: Verwenden Sie das Produkt nur gemäß seinem ...
Seite 30: Verhalten Im Notfall
˜ Verhalten im Notfall Machen Sie sich anhand dieser Bedienungsanleitung mit der Benutzung dieses Produkts vertraut. Prägen Sie sich die Sicherheitshinweise ein und halten Sie sich unbedingt daran. Dies hilft, Risiken und Gefahren zu vermeiden. Seien Sie bei der Nutzung dieses Produkts immer aufmerksam, ...
Seite 31 Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Laden Sie keine nicht wieder auﬂadbaren Batterien auf. Verstoß gegen diesen Hinweis führt zu Gefährdungen. Schützen Sie elektrische Teile gegen Feuchtigkeit.
Seite 32: Restrisiken
˜ Restrisiken Auch wenn Sie dieses Produkt vorschriftsmäßig bedienen, bleibt ein potenzielles Risiko für Personen- und Sachschäden bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Produkts unter anderem auftreten: Gesundheitsschäden, die aus Vibrationsemissionen resultieren, falls das Produkt über einen längeren Zeitraum benutzt, nicht ordnungsgemäß...
Seite 33: Betrieb
˜ Betrieb ˜ Informationen zum Akku Der integrierte Akku ist bei der Lieferung teilweise geladen. Li-Ionen-Akkus können jederzeit geladen werden, ohne ihre Lebensdauer zu beeinträchtigen. Ein Abbruch des Ladevorgangs beschädigt den Akku nicht. Wenn die Batterieladestatus-LED während der Verwendung ...
Seite 34: Ladevorgang Beginnen
Ladevorgang beginnen (Abb. B) Schließen Sie das USB-Kabel an den USB-Anschluss (Typ A) des Ladegeräts Verbinden Sie das andere Ende des USB-Kabels mit dem USB-Typ-C-Anschluss Schließen Sie das Ladegerät an eine Steckdose an. Die Batterieladestatus-LED zeigt den Ladestatus an: ...
Seite 35: Drehrichtung Ändern
˜ Drehrichtung ändern Drücken Sie den Drehrichtungsumschalter durch, um die Drehrichtung einzustellen (Abb. C): Schalter gedrückt von Richtung Richtungsanzeige Schrauben Rechts festdrehen Schrauben Links lösen ˜ LED-Arbeitsleuchte Stellen Sie den Drehrichtungsumschalter auf die mittlere Position, so dass er auf beiden Seiten gleich weit herausragt. Die LED-Arbeitsleuchte kann separat eingeschaltet werden, um ...
Seite 36: Frontabdeckung
HINWEIS: Bits sind nach ihren Abmessungen und ihrer Form beschriftet. Falls Sie unsicher sein sollten, probieren Sie den entsprechenden Bit aus, um zu prüfen, ob er ohne Spielraum im Schraubkopf sitzt. ˜ Frontabdeckung Die Frontabdeckung kann abgenommen werden, um andere von unserem Kundendienst erhältliche Aufsätze anzubringen (Abb.
Seite 37: Reinigung Und Wartung
˜ Reinigung und Wartung Vor der Reinigung oder Durchführung von Wartungsarbeiten: Stellen Sie den Drehrichtungsumschalter in die mittlere – Position. Dies verhindert ein unbeabsichtigtes Einschalten. Entfernen Sie das USB-Kabel – Entfernen Sie den Bit – Ziehen Sie das Ladegerät aus der Steckdose.
Seite 38: Wartung
˜ Wartung Vor und nach jedem Gebrauch: Prüfen Sie das Produkt und die Schraubbits auf Verschleiß und Beschädigungen. Erneuern Sie bei Bedarf das Zubehör (siehe „Bits wechseln“). Beachten Sie die technischen Anforderungen (siehe „Technische Daten“). ˜ Lagerung Stellen Sie den Drehrichtungsumschalter in die mittlere Position.
Seite 39: Entsorgung
HINWEISE: Der integrierte Li-Ionen-Akku darf ausschließlich von geschultem oder qualiﬁziertem Personal entnommen werden. Um den Akku aus dem Gehäuse zu entnehmen, muss der Akku leer sein und die Schrauben des Gehäuses müssen gelöst werden. Die Akkuanschlüsse müssen einzeln getrennt und isoliert werden. ˜...
Seite 40: Garantie
Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück. Umweltschäden durch falsche Entsorgung der Batterien / Akkus! Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung.
Seite 41: Abwicklung Im Garantiefall
Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns –...
Seite 42: Service Österreich
Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Seite 43: Eu-Konformitätserklärung
˜ EU-Konformitätserklärung DE/AT/CH...
Seite 80: Ec Declaration Of Conformity
˜ EC declaration of conformity 78 GB/IE...
Seite 341: Eu-Overensstemmelseserklæring
˜ EU-overensstemmelseserklæring...
Seite 453: Izjava Eu O Skladnosti
˜ Izjava EU o skladnosti...
Seite 454 OWIM GmbH & Co. KG Stiftsbergstraße 1 74167 Neckarsulm GERMANY Model No.: HG07075 Version: 02/2022 IAN 384760_2107...
