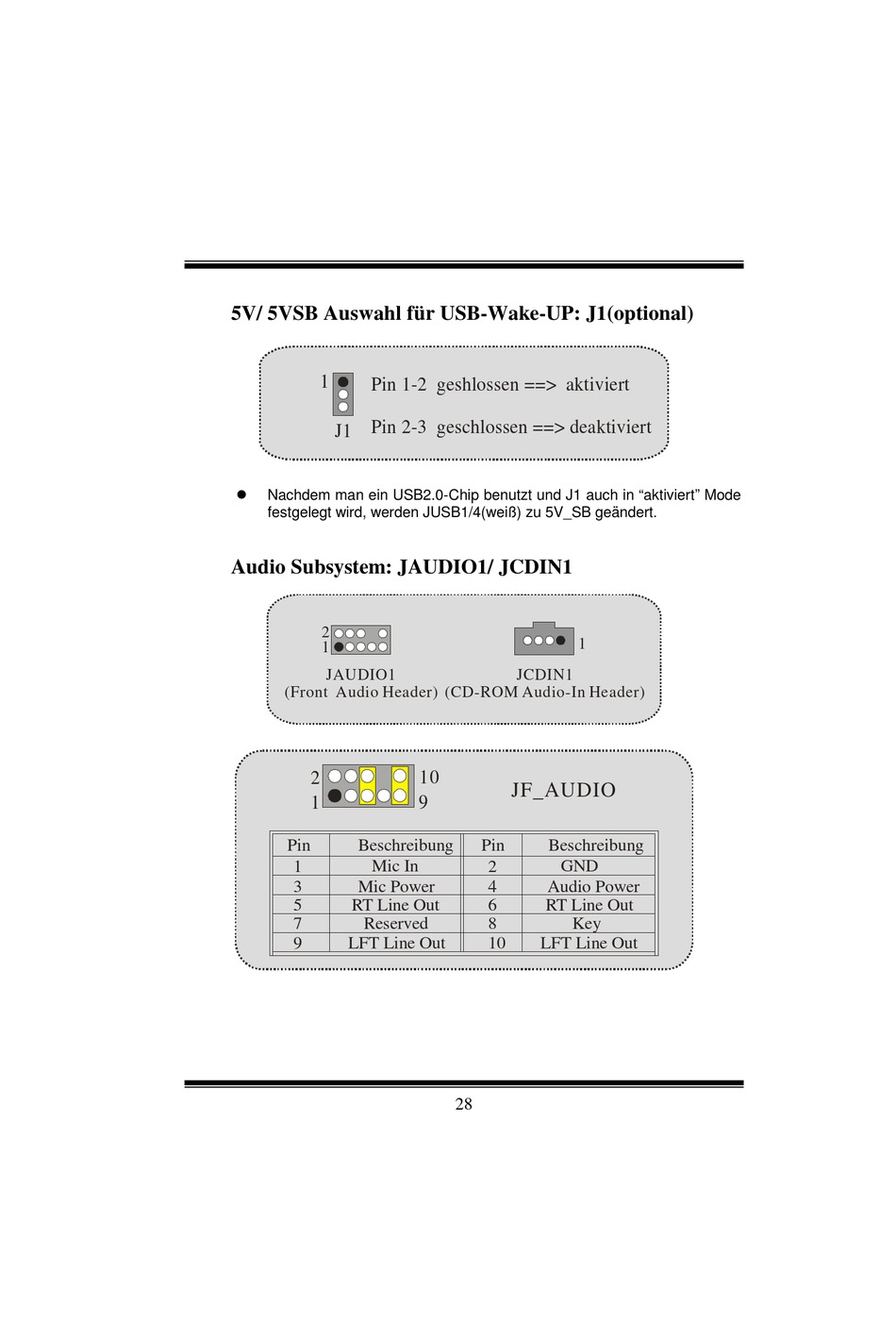

5V/ 5VSB Auswahl für USB-Wake-UP: J1(optional)
1
Pin 1-2 geshlossen ==>
Pin 2-3 geschlossen ==> deaktiviert
J1
#
Nachdem man ein USB2.0-Chip benutzt und J1 auch in "aktiviert" Mode
festgelegt wird, werden JUSB1/4(weiß) zu 5V_SB geändert.
Audio Subsystem: JAUDIO1/ JCDIN1
2
1
JAUDIO1
(Front Audio Header)
2
2
1
Pin Beschreibung
1 Mic In
3 Mic Power
5 RT Line Out
7 Reserved
9 LFT Line Out
aktiviert
1
JCDIN1
(CD-ROM Audio-In Header)
10
JF_AUDIO
9
Pin Beschreibung
2 GND
4 Audio Power
6 RT Line Out
8 Key
10 LFT Line Out
