Isotra Cetta Flexi Montageanleitung Seite 8

Nach Erwärmung des Objekts oder nach der des Gebäudeumfang Mantels verläuft die Jalousie
Montage nach der Anleitung vom Punkt Nr. 4.
Bemerkung:

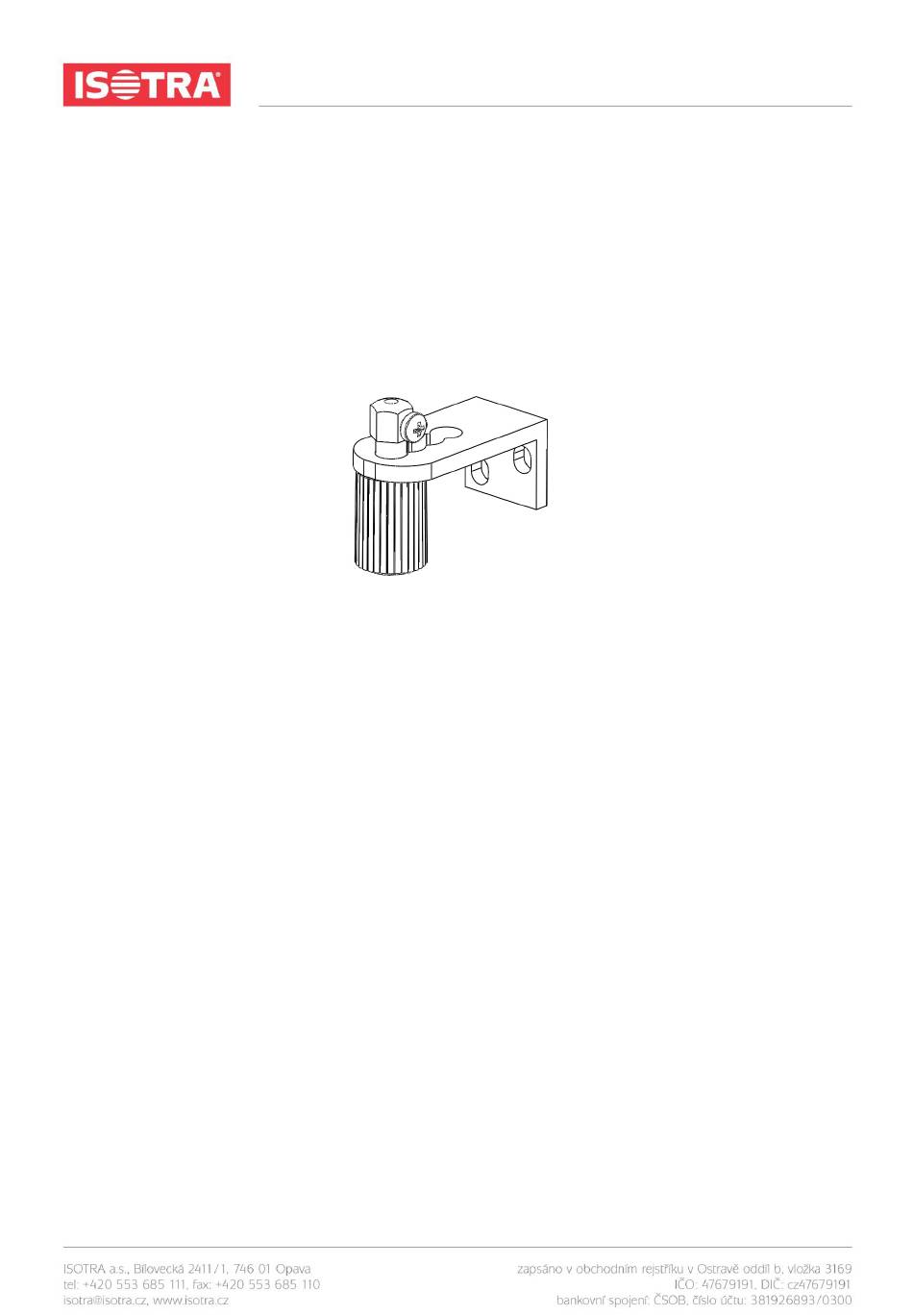

Für richtige Ausführung der Spannung vom Führungsseil is es erforderlich, die
Abspannmutterfolgendes Verfahren einzuhalten:
1. Für richtige Auswahl der Platzierung vom Befestigungswinkel und seinem Anschrauben, ist
es nötig, die Abspannmutter des Spannungsmechanismus bis zum Rande des Gewindes
von der Spannungsschraube zu lösen (abschrauben).
2. Nachfolgend ziehen wir Führungsseil durch das Loch in der Spannungsschraube durch.
3. Den ganzen Spannungsmechanismus drücken wir in die Richtung nach oben zum
Befestigungswinkel, das Führungsseil halten wir im leicht aufgespannten Zustand und dann
befestigen wir dieses Führungsseil durch Zuziehen der Schraube M4 mittels des
Kreuzschraubenziehers.
4. Wenn wir die Abspannumutter ca. um 3-4 Drehungen umdrehen, führen wir die endliche
Vorspannung des Führungsseils der Jalousie. Dann beseitigen wir überflüssiges Seil, dass
sich unter dem Befestigungswinkel befindet.
Zwischen Oberfläche des Befestigungswinkels und Berührungsfläche der
Spannungsschraube ist es nötig, die vorgespannte Luft min. 2Mm zur Sicherstellung der
Funktionsfähigkeit vom Spannungssegment zu lassen.
5. Auf diese Weise eingehaltenes Verfahren bei der Spannung des Führungsseils stellt richtige
Funktionsfähigkeit des ganzen Produkts sicher.
Gültigkeit der Anleitung: ab 05.08.2024
AUFMASS - UND MONTAGEANLEITUNG
montáž do okenního otvoru (strop)
montáž před okenního otvoru (stěna)
Die Jalousien Woodlite 50 können sowohl in die Nische,
als auch vor die Nische angebracht werden, mit der
Montage auf die Decke oder an die Wand.
Die Breite und Höhe der Jalousie wird folgendermaßen
es wird die tatsächliche Breite der Nische an drei
Punkten gemessen, als Bestellmass soll in das
Bestellformular der kleinste gemessene Wert abzüglich 5
in das Bestellformular wird in der Regel die Breite der
Nische eingetragen, die von der Jalousie abgeblendet
Die Jalousien werden mit einer Breite von 600 mm bis 3
000 mm mit einer Genauigkeit auf Millimeter mit
es wird die Gesamthöhe samt der Oberschiene und
Die Jalousien werden mit einer Höhe bis 3 000 mm
(max. Breite 3 000 mm) mit einer Genauigkeit auf
Millimeter mit Toleranz von ± 1 mm hergestellt.
Fensternische (Decke)
der Fensternische (Wand)
a) Befestigung in die Fensternische
mm eingetragen werden.
b) Befestigung an die Nische
Toleranz von ± 1 mm hergestellt.
Jalousiehalter gemessen.
WOODLITE 50
Montage in die
Montage vor
1. Ausmessung
gemessen:
b ... (Breite)
werden soll.
h ... (Höhe)
8
