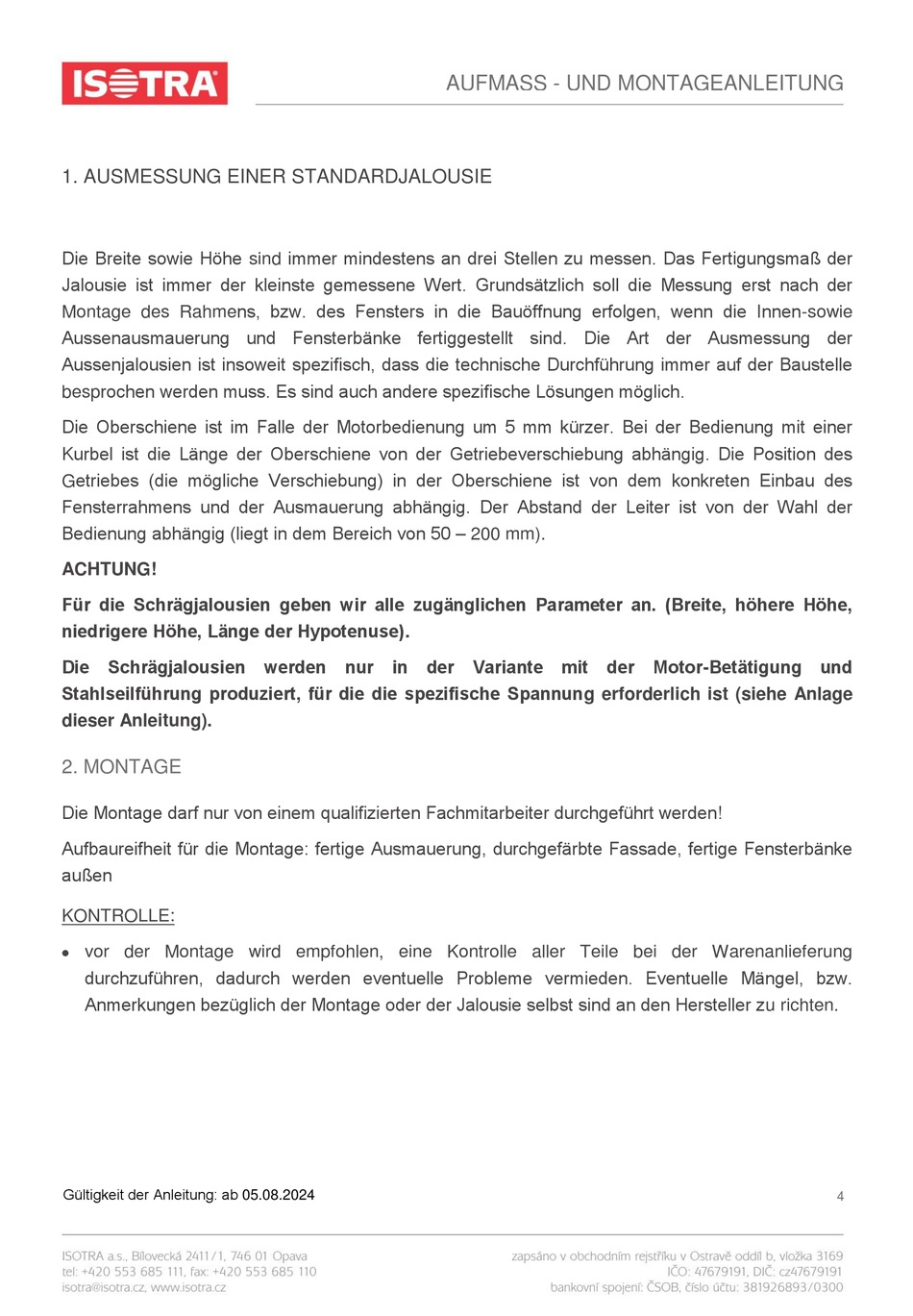

Isotra Cetta Flexi Montageanleitung Seite 4

1. AUSMESSUNG EINER STANDARDJALOUSIE
Die Breite sowie Höhe sind immer mindestens an drei Stellen zu messen. Das Fertigungsmaß der
Jalousie ist immer der kleinste gemessene Wert. Grundsätzlich soll die Messung erst nach der
Montage des Rahmens, bzw. des Fensters in die Bauöffnung erfolgen, wenn die Innen-sowie
Aussenausmauerung und Fensterbänke fertiggestellt sind. Die Art der Ausmessung der
Aussenjalousien ist insoweit spezifisch, dass die technische Durchführung immer auf der Baustelle
besprochen werden muss. Es sind auch andere spezifische Lösungen möglich.
Die Oberschiene ist im Falle der Motorbedienung um 5 mm kürzer. Bei der Bedienung mit einer
Kurbel ist die Länge der Oberschiene von der Getriebeverschiebung abhängig. Die Position des
Getriebes (die mögliche Verschiebung) in der Oberschiene ist von dem konkreten Einbau des
Fensterrahmens und der Ausmauerung abhängig. Der Abstand der Leiter ist von der Wahl der
Bedienung abhängig (liegt in dem Bereich von 50 – 200 mm).
ACHTUNG!
Für die Schrägjalousien geben wir alle zugänglichen Parameter an. (Breite, höhere Höhe,
niedrigere Höhe, Länge der Hypotenuse).
Die Schrägjalousien werden nur in der Variante mit der Motor-Betätigung und
Stahlseilführung produziert, für die die spezifische Spannung erforderlich ist (siehe Anlage
dieser Anleitung).
2. MONTAGE
Die Montage darf nur von einem qualifizierten Fachmitarbeiter durchgeführt werden!
Aufbaureifheit für die Montage: fertige Ausmauerung, durchgefärbte Fassade, fertige Fensterbänke
außen
KONTROLLE:
 vor der Montage wird empfohlen, eine Kontrolle aller Teile bei der Warenanlieferung
durchzuführen, dadurch werden eventuelle Probleme vermieden. Eventuelle Mängel, bzw.
Anmerkungen bezüglich der Montage oder der Jalousie selbst sind an den Hersteller zu richten.
Gültigkeit der Anleitung: ab 05.08.2024
AUFMASS - UND MONTAGEANLEITUNG
montáž do okenního otvoru (strop)
montáž před okenního otvoru (stěna)
Die Jalousien Woodlite 50 können sowohl in die Nische,
als auch vor die Nische angebracht werden, mit der
Montage auf die Decke oder an die Wand.
Die Breite und Höhe der Jalousie wird folgendermaßen
es wird die tatsächliche Breite der Nische an drei
Punkten gemessen, als Bestellmass soll in das
Bestellformular der kleinste gemessene Wert abzüglich 5
in das Bestellformular wird in der Regel die Breite der
Nische eingetragen, die von der Jalousie abgeblendet
Die Jalousien werden mit einer Breite von 600 mm bis 3
000 mm mit einer Genauigkeit auf Millimeter mit
es wird die Gesamthöhe samt der Oberschiene und
Die Jalousien werden mit einer Höhe bis 3 000 mm
(max. Breite 3 000 mm) mit einer Genauigkeit auf
Millimeter mit Toleranz von ± 1 mm hergestellt.
Fensternische (Decke)
der Fensternische (Wand)
a) Befestigung in die Fensternische
mm eingetragen werden.
b) Befestigung an die Nische
Toleranz von ± 1 mm hergestellt.
Jalousiehalter gemessen.
WOODLITE 50
Montage in die
Montage vor
1. Ausmessung
gemessen:
b ... (Breite)
werden soll.
h ... (Höhe)
