deutsch
1 Zündkerzenstecker
Der Zündkerzenstecker verbindet die Zündlei‐
tung mit der Zündkerze.
2 Zündkerze
Die Zündkerze entzündet das Kraftstoff-Luft-
Gemisch im Motor.
3 Griffrohr
Das Griffrohr dient zum Halten, Führen und
Tragen des Trennschleifers.
4 Dekompressionsventil
Das Dekompressionsventil erleichtert das
Starten des Motors.
5 Schutz
Der Schutz schützt den Benutzer vor hochge‐
schleuderten Gegenständen und vor Kontakt
mit der Trennschleifscheibe.
6 Wasserschlauch
Der Wasserschlauch führt das Wasser zur
Wasserdüse.
7 Verstellhebel
Der Verstellhebel dient zum Einstellen des
Schutzes.
8 Wasserdüse
Die Wasserdüse dient zum Binden von
Staub.
9 Spindelarretierung
Die Spindelarretierung dient zum Anbauen
und Abbauen der Trennschleifscheibe.
10 Keilrippenriemen
Der Keilrippenriemen treibt die Trennschleif‐
scheibe an.
11 Spannmutter
Die Spannmutter dient zum Entpannen des
Keilrippenriemens.
12 Riemenschutz
Der Riemenschutz schützt den Keilrippenrie‐
men.
13 Absperrhahn
Der Absperrhahn öffnet und schließt die Was‐
serzufuhr.
14 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt den
Kraftstofftank.
15 Anwerfgriff
Der Anwerfgriff dient zum Starten des Motors.
16 Kraftstoffhandpumpe
Die Kraftstoffhandpumpe erleichtert das Star‐
ten des Motors.
60
17 Stopptaster
Der Stopptaster schaltet den Trennschleifer
aus.
18 Gashebelsperre
Die Gashebelsperre dient zum Entsperren
des Gashebels.
19 Gashebel
Der Gashebel dient zum Beschleunigen des
Motors.
20 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Hal‐
ten und Führen des Trennschleifers.
21 Schraube
Die Schraube dient zur Befestigung der
Druckscheibe.
22 Druckscheibe
Die Druckscheibe dient zur Befestigung der
Trennschleifscheibe.
23 Trennschleifscheibe
Die Trennschleifscheibe trennt das Material.
# Maschinennummer
3.2

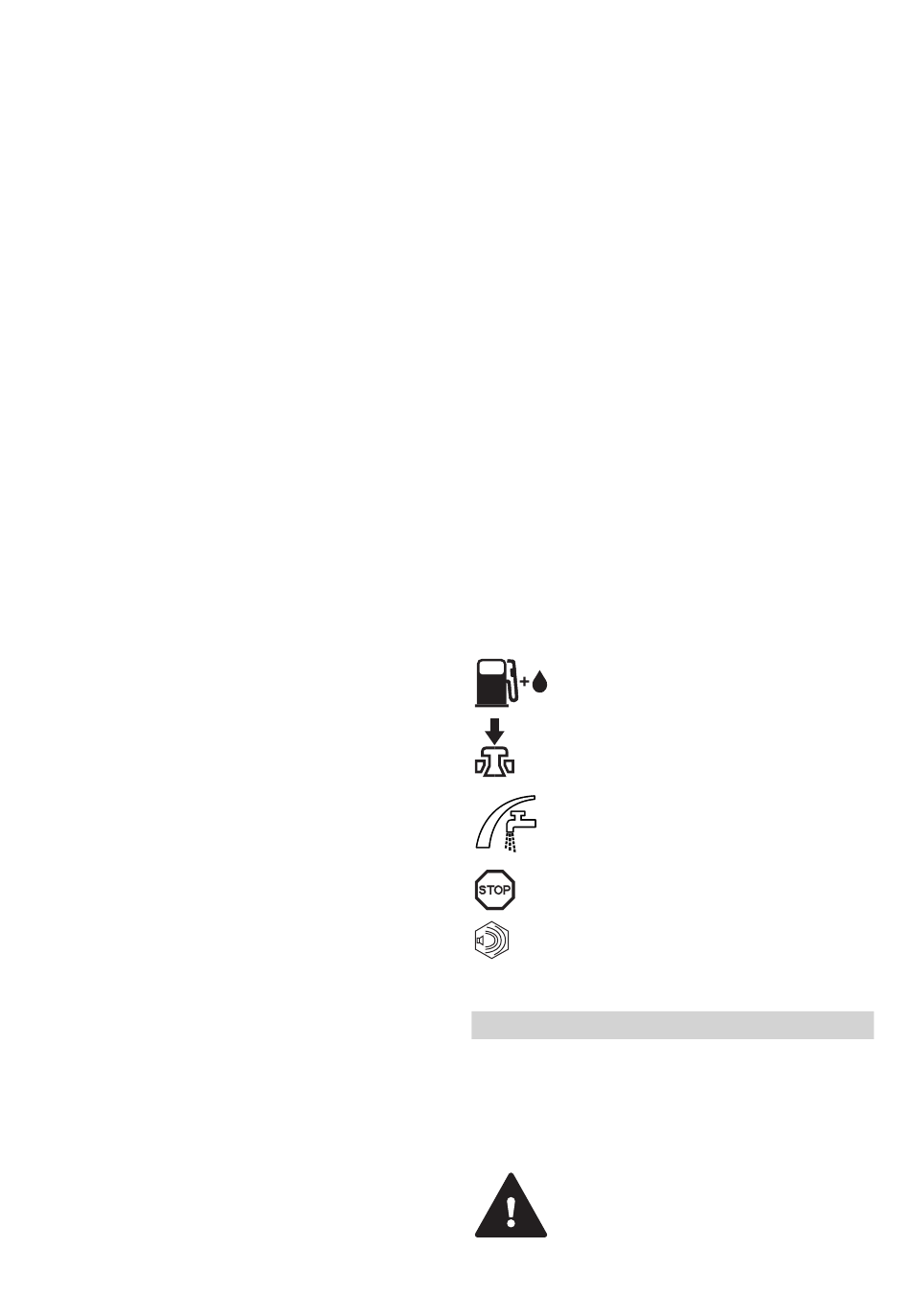

Symbole
Die Symbole können auf dem Trennschleifer
sein und bedeuten Folgendes:
Dieses Symbol kennzeichnet den
Kraftstofftank.
Dieses Symbol kennzeichnet das Dekom‐
pressionsventil.
Dieses Symbol kennzeichnet den Was‐
seranschluss und den Absperrhahn.
Dieses Symbol kennzeichnet den Stopp‐
taster.
Garantierter Schallleistungspegel nach
L
Richtlinie 2000/14/EG in dB(A) um
WA
Schallemissionen von Produkten ver‐
gleichbar zu machen.
4
Sicherheitshinweise
4.1
Warnsymbole
Trennschleifer
Die Warnsymbole auf dem Trennschleifer bedeu‐
ten Folgendes:
Sicherheitshinweise und deren Maß‐
nahmen beachten.
4 Sicherheitshinweise
