Nederlands
► De moer (1) aan de binnenkant van de
beschermkap in de geleiding leggen en vast‐
houden.
► De bout met de pakking (4) in de verstelhen‐
del draaien en goed aanhalen.

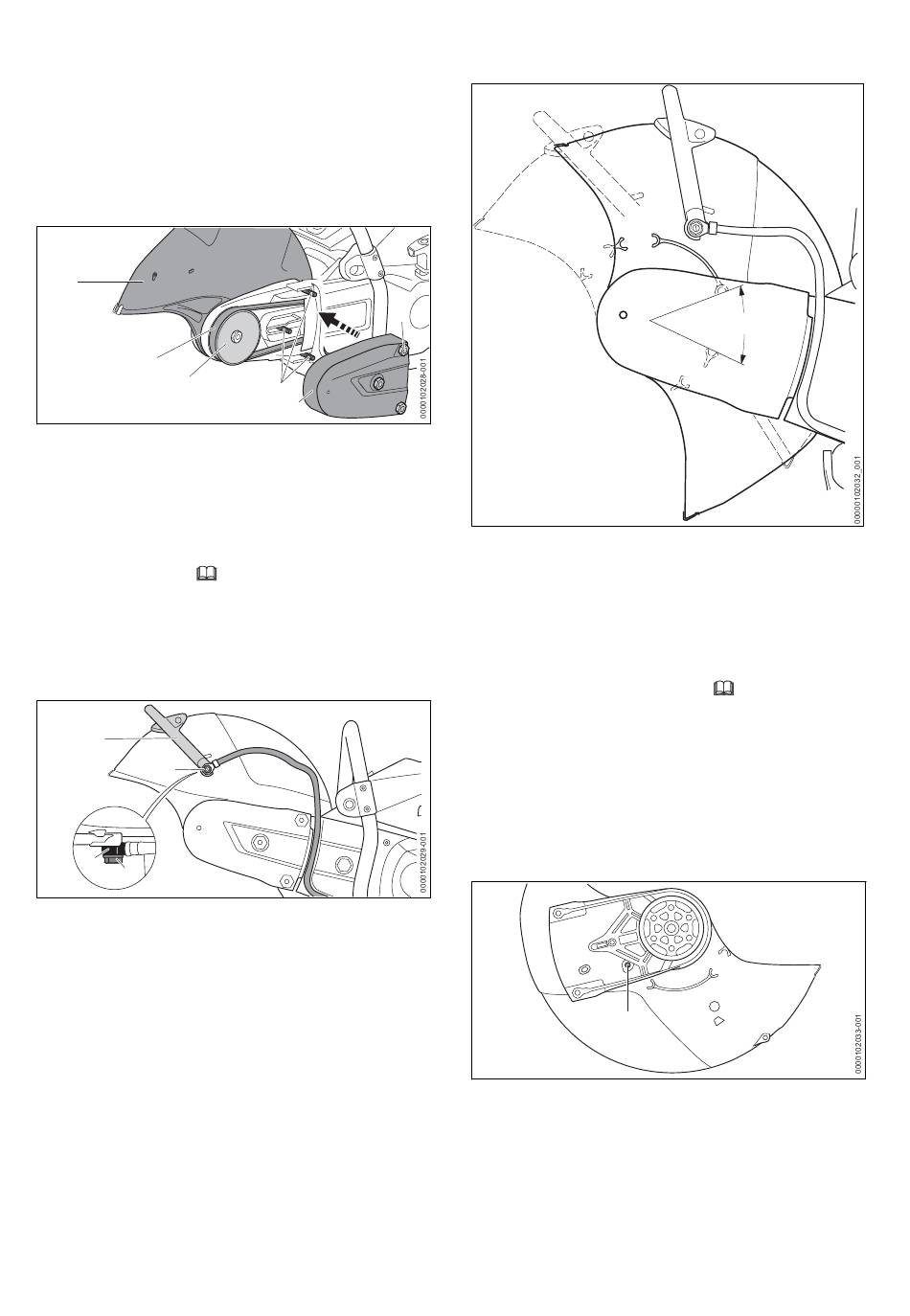

"Aansluitstuk met beschermkap" buiten monte‐
ren
1
5
6
► "Aansluitstuk met beschermkap" (1) aan de
buitenkant plaatsen.
► De geribde V-riem (5) over de riempoelie (6)
leiden.
► Controleren of de riem soepel beweegt.
De geribde V-riem is correct aangebracht.
► V-riem spannen.
► De riembeschermkap (2) plaatsen.
► De moeren (4) op de staande bouten (3)
draaien en goed aanhalen.
Wateraansluiting monteren
4
3
2
1
► De lange bout (1) door de nippel (2) op de
waterslang schuiven.
► De banjobout (1) in de geleiding van de
beschermkap schuiven en vasthouden.
► De nippel met de banjobout (1) tegen de ver‐
stelhendel (3) plaatsen.
► De banjobout (1) erin draaien en goed aanha‐
len.
14
3
2
6.1
Verstelbereik van de beschermkap controleren
4
► De beschermkap tot aan de aanslag naar
voren en achteren draaien.
Het verstelbereik A is begrensd door een aan‐
slagbout.
Aanbouw binnenzijde (TS 710.0i)
► De motor uitschakelen.
► Doorslijpschijf demonteren.
► Waterslang loskoppelen.
► Stelhendel uitbouwen.
► Geribde V-riem ontspannen.
► Riembeschermkap uitbouwen.
► "Aansluitstuk met beschermkap" demonteren.
"Aansluitstuk met beschermkap" voorbereiden
voor montage aan de binnenzijde
► De aanslagbout (1) eruit draaien.
7 Doorslijpmachine ombouwen
A
6.4
1
0458-042-7601-A
