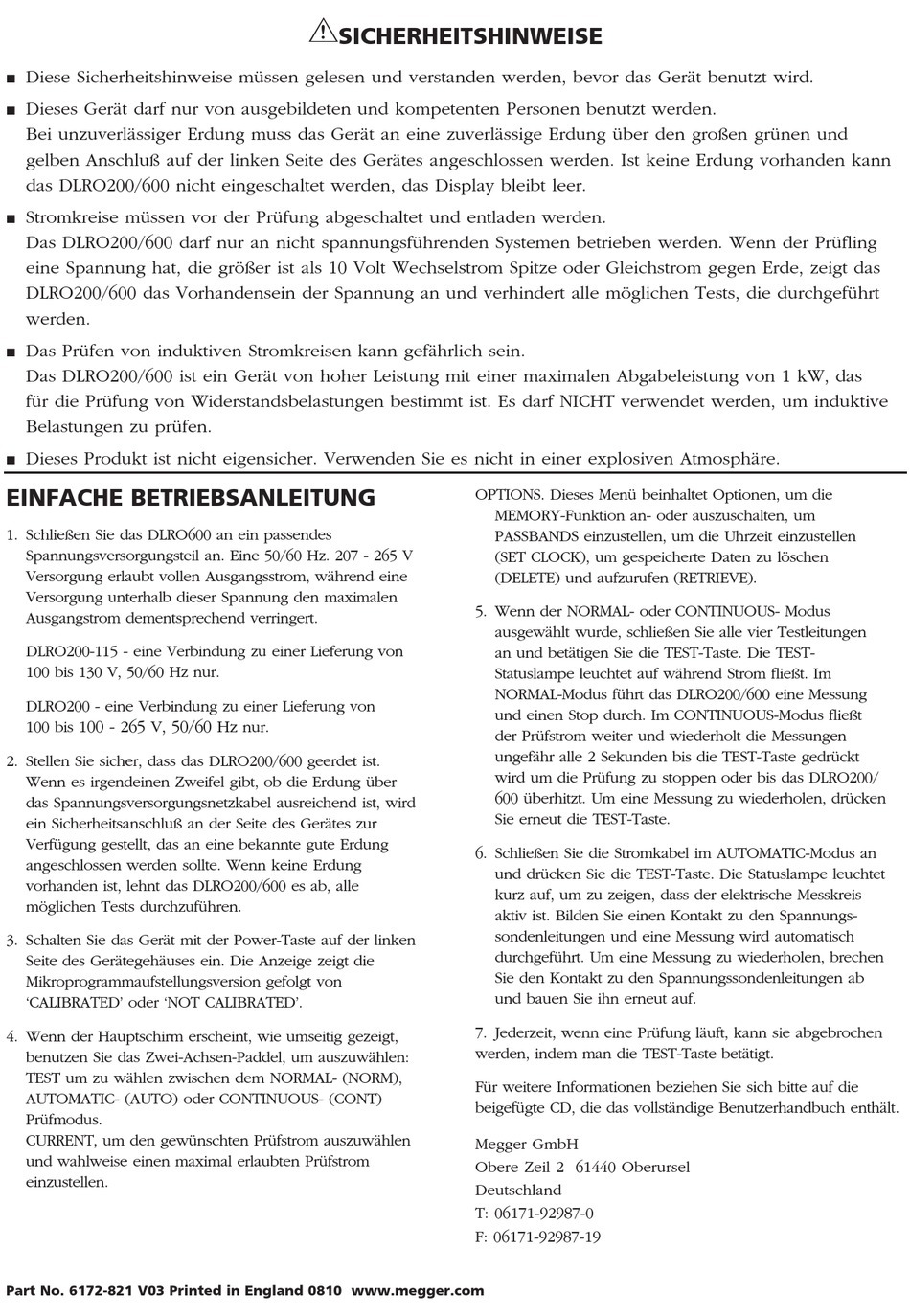

Megger DLRO600 Einfache Betriebsanleitung Seite 2

Diese Sicherheitshinweise müssen gelesen und verstanden werden, bevor das Gerät benutzt wird.
n
Dieses Gerät darf nur von ausgebildeten und kompetenten Personen benutzt werden.
n
Bei unzuverlässiger Erdung muss das Gerät an eine zuverlässige Erdung über den großen grünen und
gelben Anschluß auf der linken Seite des Gerätes angeschlossen werden. Ist keine Erdung vorhanden kann
das DLRO200/600 nicht eingeschaltet werden, das Display bleibt leer.
Stromkreise müssen vor der Prüfung abgeschaltet und entladen werden.
n
Das DLRO200/600 darf nur an nicht spannungsführenden Systemen betrieben werden. Wenn der Prüfling
eine Spannung hat, die größer ist als 10 Volt Wechselstrom Spitze oder Gleichstrom gegen Erde, zeigt das
DLRO200/600 das Vorhandensein der Spannung an und verhindert alle möglichen Tests, die durchgeführt
werden.
Das Prüfen von induktiven Stromkreisen kann gefährlich sein.
n
Das DLRO200/600 ist ein Gerät von hoher Leistung mit einer maximalen Abgabeleistung von 1 kW, das
für die Prüfung von Widerstandsbelastungen bestimmt ist. Es darf NICHT verwendet werden, um induktive
Belastungen zu prüfen.
Dieses Produkt ist nicht eigensicher. Verwenden Sie es nicht in einer explosiven Atmosphäre.
n
EINFACHE BETRIEBSANLEITUNG
1. Schließen Sie das DLRO600 an ein passendes
Spannungsversorgungsteil an. Eine 50/60 Hz. 207 - 265 V
Versorgung erlaubt vollen Ausgangsstrom, während eine
Versorgung unterhalb dieser Spannung den maximalen
Ausgangstrom dementsprechend verringert.
DLRO200-115 - eine Verbindung zu einer Lieferung von
100 bis 130 V, 50/60 Hz nur.
DLRO200 - eine Verbindung zu einer Lieferung von
100 - 265 V, 50/60 Hz
100 bis
2. Stellen Sie sicher, dass das DLRO200/600 geerdet ist.
Wenn es irgendeinen Zweifel gibt, ob die Erdung über
das Spannungsversorgungsnetzkabel ausreichend ist, wird
ein Sicherheitsanschluß an der Seite des Gerätes zur
Verfügung gestellt, das an eine bekannte gute Erdung
angeschlossen werden sollte. Wenn keine Erdung
vorhanden ist, lehnt das DLRO200/600 es ab, alle
möglichen Tests durchzuführen.
3. Schalten Sie das Gerät mit der Power-Taste auf der linken
Seite des Gerätegehäuses ein. Die Anzeige zeigt die
Mikroprogrammaufstellungsversion gefolgt von
'CALIBRATED' oder 'NOT CALIBRATED'.
4. Wenn der Hauptschirm erscheint, wie umseitig gezeigt,
benutzen Sie das Zwei-Achsen-Paddel, um auszuwählen:
TEST um zu wählen zwischen dem NORMAL- (NORM),
AUTOMATIC- (AUTO) oder CONTINUOUS- (CONT)
Prüfmodus.
CURRENT, um den gewünschten Prüfstrom auszuwählen
und wahlweise einen maximal erlaubten Prüfstrom
einzustellen.
Part No. 6172-821 V03 Printed in England 0810 www.megger.com
G
SICHERHEITSHINWEISE
nur.
OPTIONS. Dieses Menü beinhaltet Optionen, um die
MEMORY-Funktion an- oder auszuschalten, um
PASSBANDS einzustellen, um die Uhrzeit einzustellen
(SET CLOCK), um gespeicherte Daten zu löschen
(DELETE) und aufzurufen (RETRIEVE).
5. Wenn der NORMAL- oder CONTINUOUS- Modus
ausgewählt wurde, schließen Sie alle vier Testleitungen
an und betätigen Sie die TEST-Taste. Die TEST-
Statuslampe leuchtet auf während Strom fließt. Im
NORMAL-Modus führt das DLRO200/600 eine Messung
und einen Stop durch. Im CONTINUOUS-Modus fließt
der Prüfstrom weiter und wiederholt die Messungen
ungefähr alle 2 Sekunden bis die TEST-Taste gedrückt
wird um die Prüfung zu stoppen oder bis das DLRO200/
600 überhitzt. Um eine Messung zu wiederholen, drücken
Sie erneut die TEST-Taste.
6. Schließen Sie die Stromkabel im AUTOMATIC-Modus an
und drücken Sie die TEST-Taste. Die Statuslampe leuchtet
kurz auf, um zu zeigen, dass der elektrische Messkreis
aktiv ist. Bilden Sie einen Kontakt zu den Spannungs-
sondenleitungen und eine Messung wird automatisch
durchgeführt. Um eine Messung zu wiederholen, brechen
Sie den Kontakt zu den Spannungssondenleitungen ab
und bauen Sie ihn erneut auf.
7. Jederzeit, wenn eine Prüfung läuft, kann sie abgebrochen
werden, indem man die TEST-Taste betätigt.
Für weitere Informationen beziehen Sie sich bitte auf die
beigefügte CD, die das vollständige Benutzerhandbuch enthält.
Megger GmbH
Obere Zeil 2 61440 Oberursel
Deutschland
T: 06171-92987-0
F: 06171-92987-19
