Installation ohne a/b-Schaltmodule
U
Gemeinsamer Anschluss der Steuerausgänge und der
Versorgungsspannung aus dem Klingeltrafo (common)

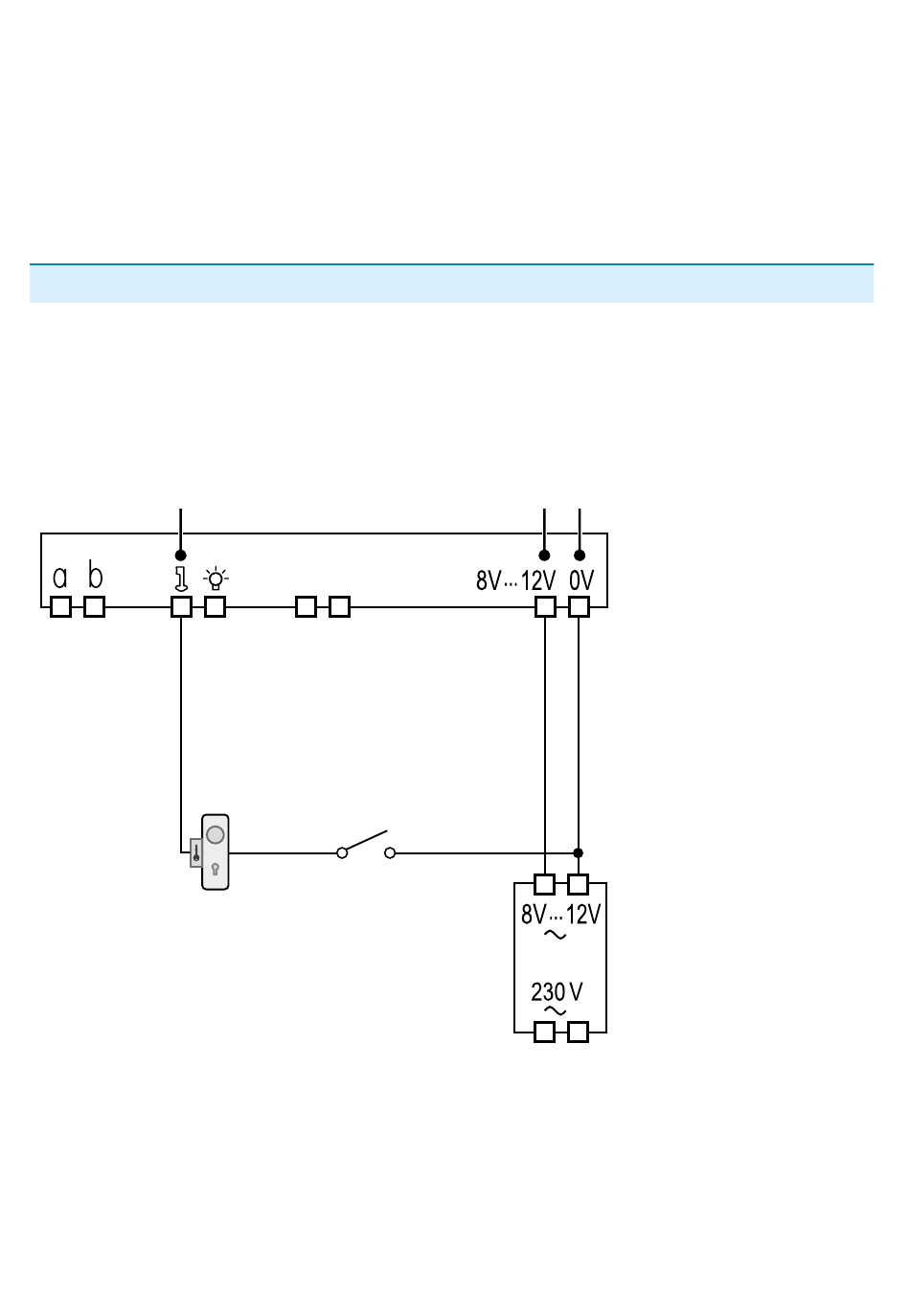

Tür-offen-Kontakt
Durch Installation eines Tür-offen-Kontakts kann der Ruf nach Betätigung
eines Klingeltasters auch bei manuellem Türöffnen automatisch beendet
werden. Dieser Kontakt wird in Reihe zum Türöffner geschaltet und muss
bei geschlossener Tür geschlossen und bei geöffneter Tür geöffnet sein.
P
P Türöffnerausgang
T Versorgungsspannung aus dem Klingeltrafo
2 1
% %
