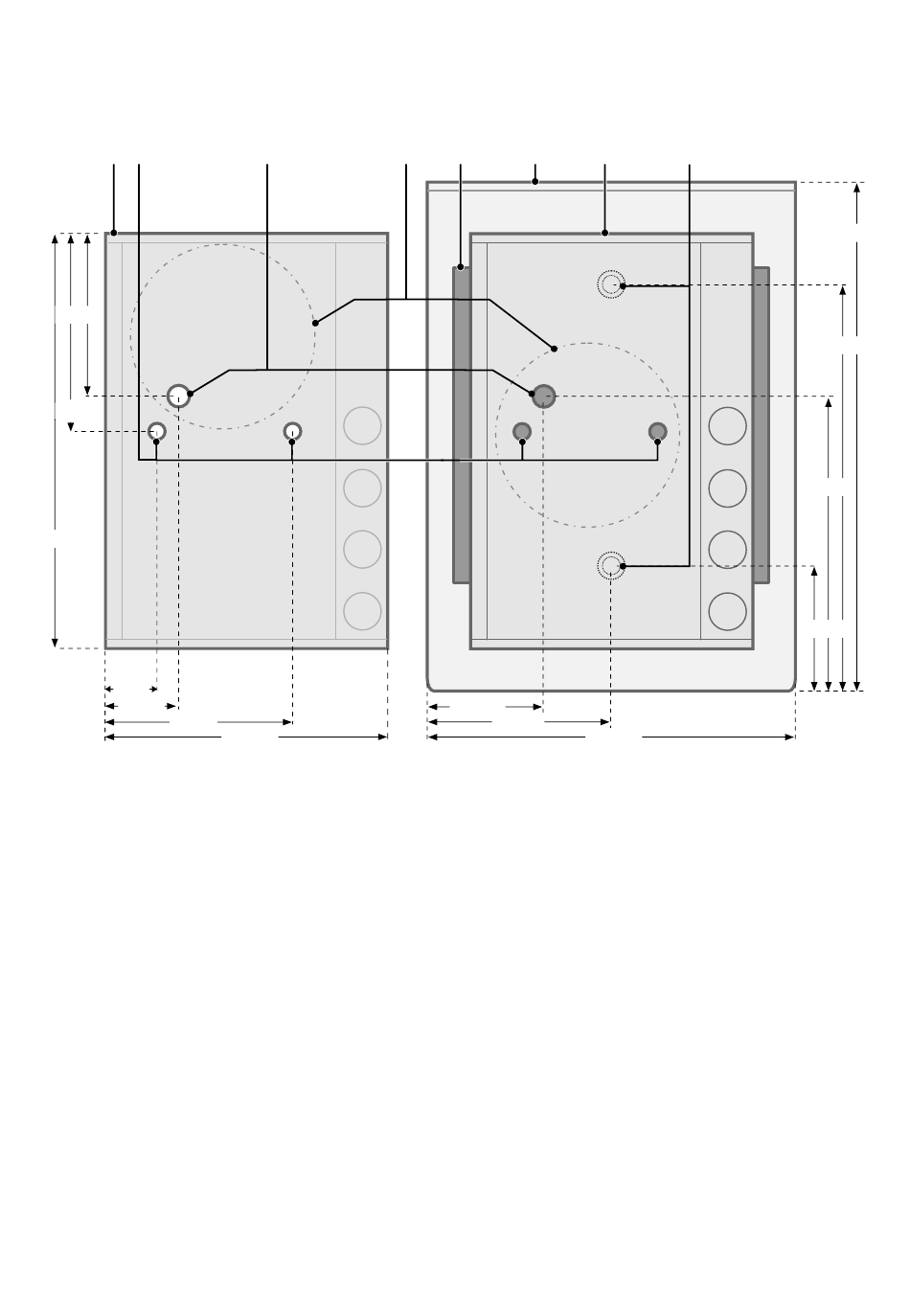

Montage TFS-Dialog 210
I J
60 mm
73 mm
153 mm
19 mm
27 mm
69 mm
I
Gehäuse TFS-Dialog 210
J
Löcher zur Befestigung des TFS-Dialog 210
an der Wand (Bohrungen Ø 6 mm) oder am Wetterschutzdach
K Kabeldurchführung
L Unterputzdose für Kabelreserve (optional)
M Modulträger alter Auerswald-Türsysteme (falls vorhanden)
N Wetterschutzdach (Zubehör, optional)
K
104 mm
TFS-Dialog 210 - Bedienungsanleitung V01 08/2024
L M N
43 mm
68 mm
- 20 -
I O
136 mm
188 mm
150 mm
109 mm
46,5 mm
