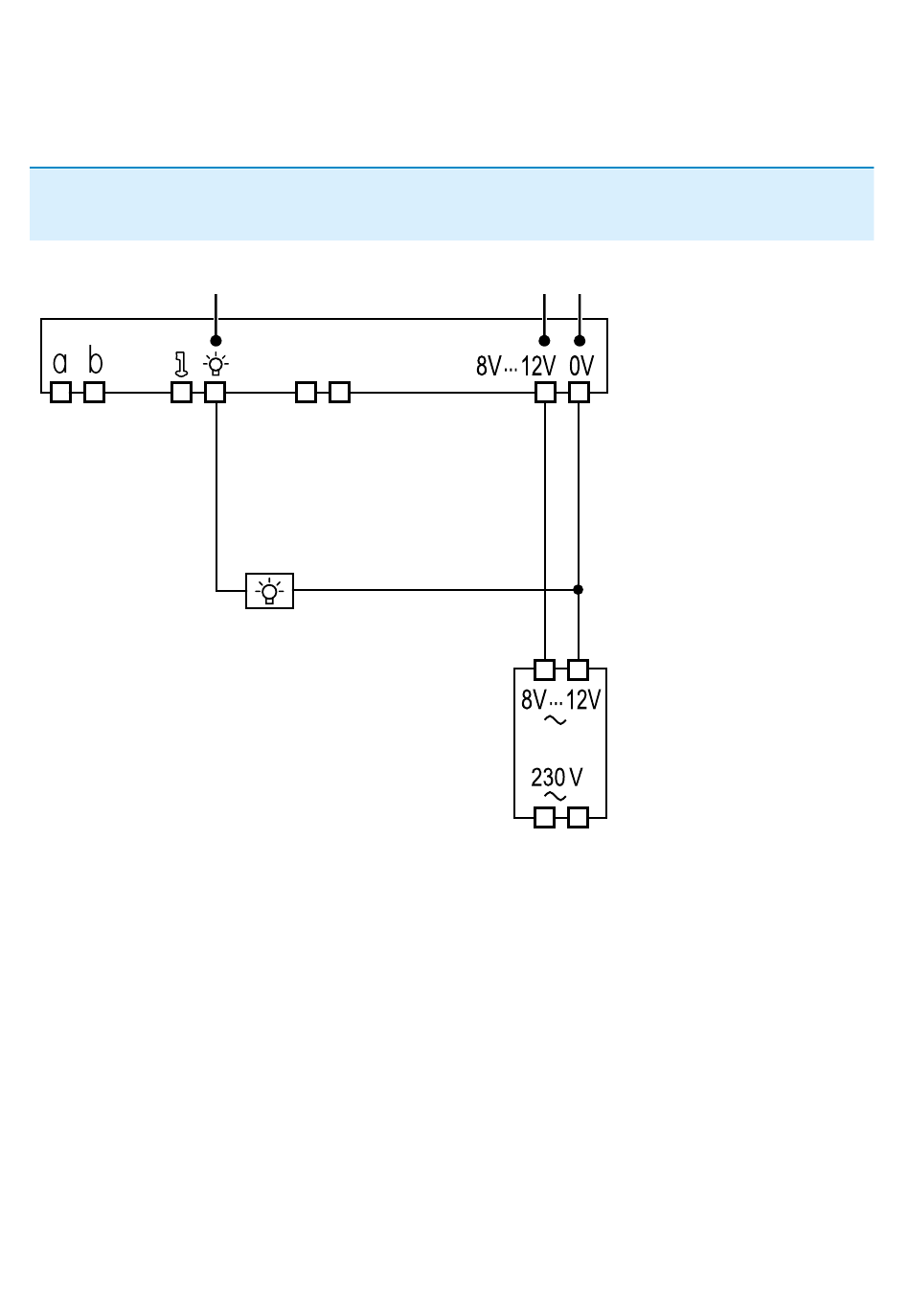

Installation ohne a/b-Schaltmodule
Ansteuern des Treppenhausautomaten über den
Treppenhausautomatausgang
Q
Q Treppenhausautomatausgang
T Versorgungsspannung aus dem Klingeltrafo
U Gemeinsamer Anschluss der Steuerausgänge und der
Versorgungsspannung aus dem Klingeltrafo (common)
2 1
% %
