Mounting to the housing
Sealing and mounting of the header to the customer
housing is achieved by gluing. Dimensions and
tolerances of the customer interface are mentioned on
the corresponding customer drawing. Packaging in a
tray will guarantee a regularly dust-free, antistatic and
grease-free transport. Still it is recommended to clean
the gluing surfaces in front of the mounting process.
This might be depending on the used Adhesive system.
It is not specified which glue should be used. TE
recommends DOWSIL 7091 because it adheres well to
the housing material of the pin header and is easy to
process. No statement can be made regarding
adherence on the customer interface.
Information in all application-related advice as well as
our information is based on the current state of
technology known to us. We hereby inform you about
our products and their possible applications. We hereby
do not guarantee certain properties or their suitability for
specific purposes. Since different criteria can be
determined between our tests and your series use, we
recommend that the processor check the information
and values given by us in the specific area of
application,
if
necessary.
understanding that our information is not binding, and
the correctness cannot be guaranteed in this context.
After applying the bead to the lower section of the cus-
tomer interface (see illustration step 1, red marked sur-
faces), the pin header with the circuit board can be
placed in the interface (Step 2). It is advisable to fix the
board separately. The depth of the indentation is guar-
anteed by the position of the pin header on the inter-
face. After fixing the header and PCB a second bead
can be placed on the flat section of the header as well
as the rest of the customer housing (Step 3, green
marked surfaces). The customer housing will be closed
with applying a suitable cover to seal it.

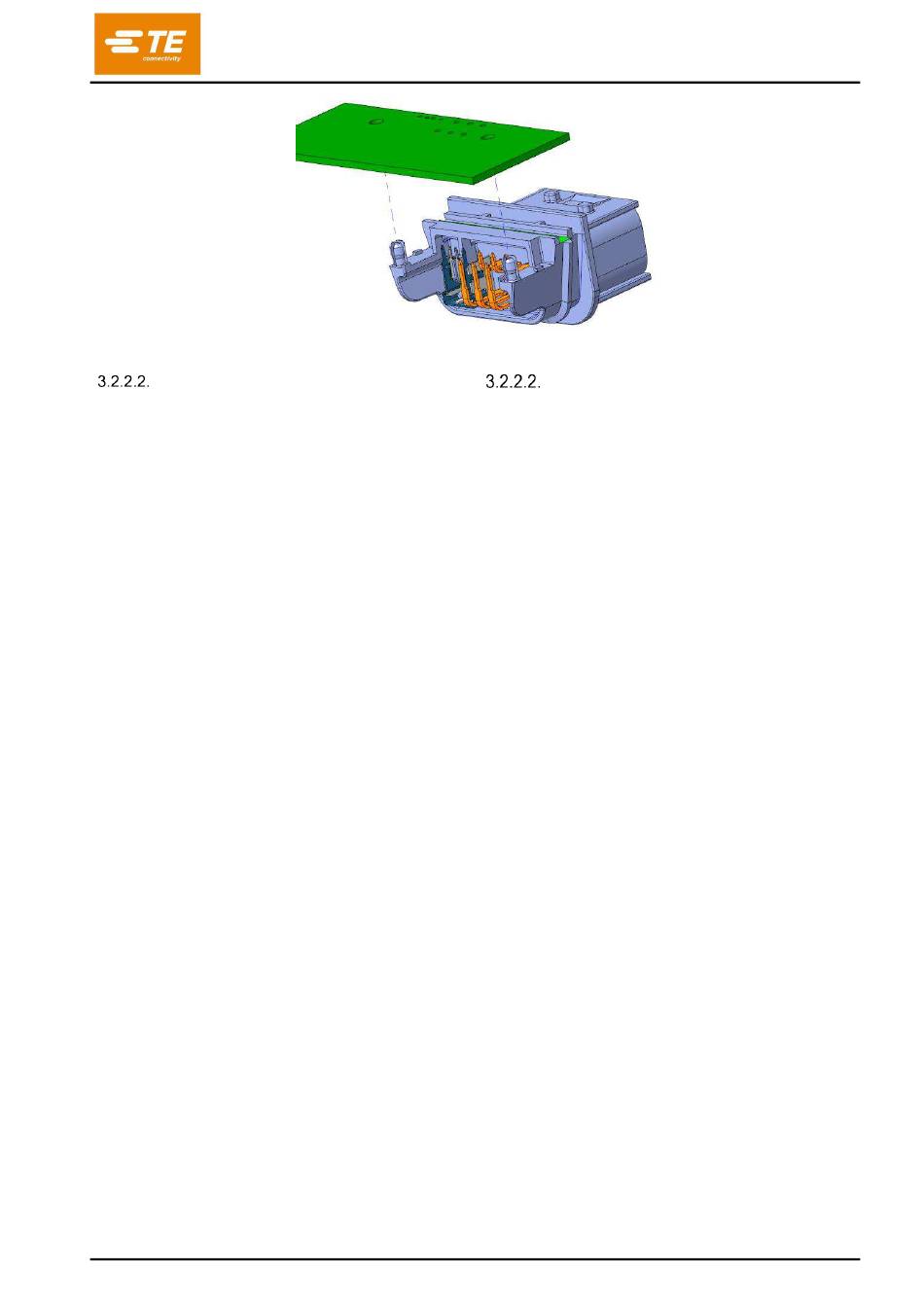

Figure / Abbildung 3.2.2.1.1
Dichtung
Kundengehäuse erfolgt über eine Klebeverbindung. Die
Ausführung
entsprechenden Kundenzeichnung angegeben. Die
Verpackung in Trays ermöglicht einen sicheren
Transport und schützt vor Verschmutzungen auf den
Produkten. Eine Reinigung der Klebestellen vor der
Montage
Sauberkeitsanforderungen
müssen in Abhängigkeit vom Klebstoff vom Anwender
definiert und überprüft werden
Welcher Kleber zur Anwendung kommt ist nicht
vorgeschrieben. Seitens TE wird DOWSIL 7091
empfohlen, da dieser eine gute Haftung auf dem
Gehäusematerial
unkompliziert verarbeiten lässt. Bezüglich Adhäsion auf
der Kundenschnittstelle kann keine Aussage getroffen
werden.
Angaben
Beratungen sowie unsere Auskünfte erfolgen nach dem
uns bekannten, heutigen Stand der Technik. Wir
informieren Sie hiermit über unsere Produkte und ihre
Anwendungsmöglichkeiten. Bestimmte Eigenschaften
bzw. deren Eignung für konkrete Einsatzzwecke
sichern wir hiermit nicht zu. Da zwischen unseren Tests
We
ask
for
your
und Ihrem Serieneinsatz unterschiedliche Kriterien
festgelegt sein können, empfehlen wir dem Verarbeiter,
die von uns gemachten Angaben und angegebenen
Werte ggf. im konkreten Einsatzgebiet zu überprüfen.
Wir bitten um Ihr Verständnis, dass unsere Angeben
unverbindlich sind und für die Richtigkeit in diesem
Rahmen nicht garantiert werden kann.
Nach Auftragen der Raupe in die Vertiefung der
Schnittstelle (siehe Abbildung Schritt 1, rot markierte
Flächen) kann die Stiftleiste mit der Platine in die
Schnittstelle platziert werden (Schritt 2). Es empfiehlt
sich die Platine gesondert zu fixieren. Die Eindrücktiefe
ist durch die Aulage der Stiftleiste auf der Schnittstelle
gewährleistet. Nach der Fixierung der Stiftleiste und
Platine kann eine weitere Kleberaupe auf der Flachen
Seite der Stiftleiste sowie dem Kundengehäuse
aufgetragen werden (Schritt 3, grün markierte Flächen).
Durch auflegen eines entsprechenden Deckels wird
diese dann abgedichtet und verschlossen.
