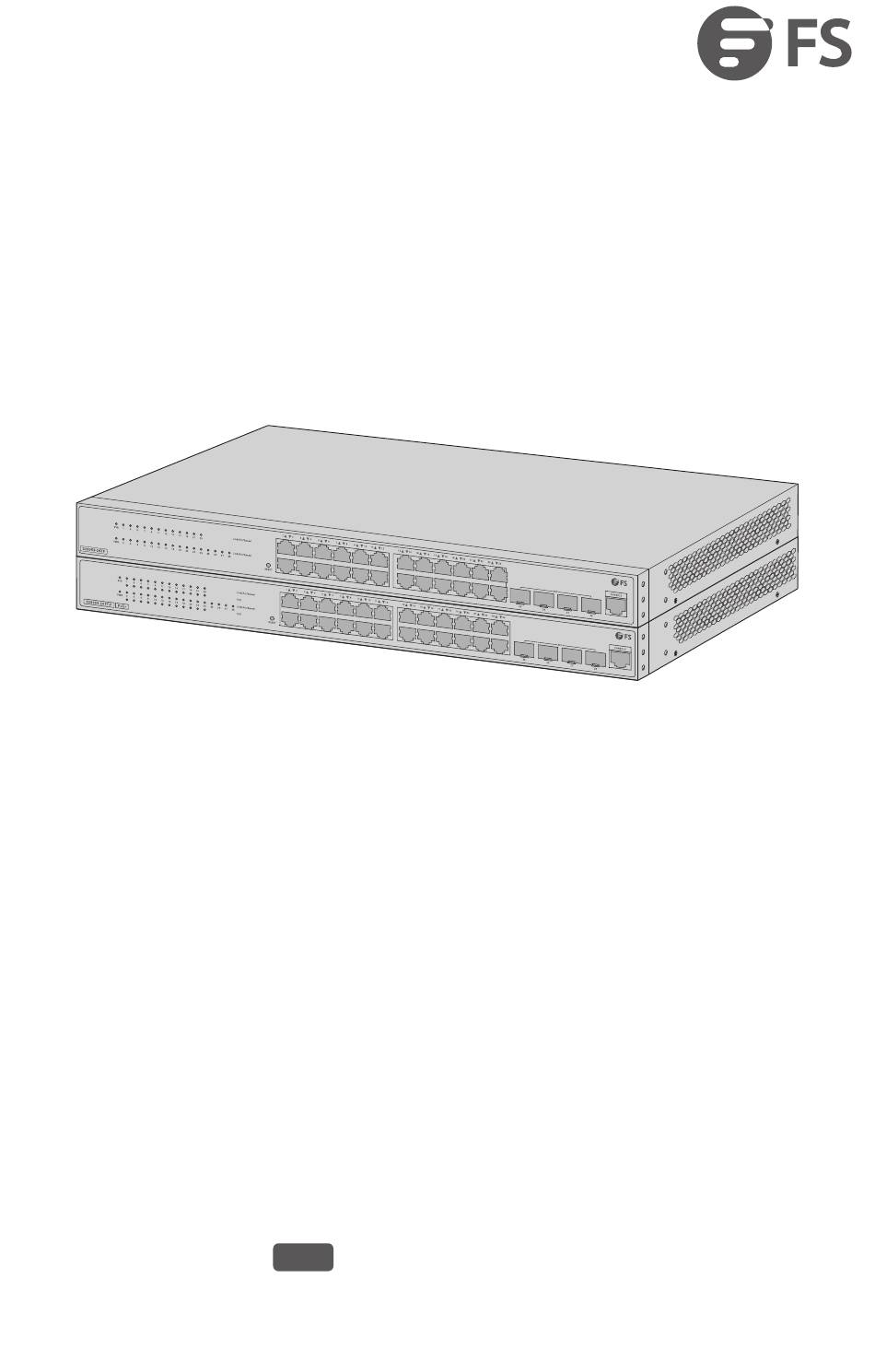

- Seite 1 S2805S SERIES ENTERPRISE SWITCHES ENTERPRISE-SWITCHES DER SERIE S2805S SWITCH D'ENTREPRISE DE LA SERIE S2805S S����Sシリーズエンタープライズスイッチ Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
-
Seite 14: Einführung
Einführung Vielen Dank, dass Sie sich für die Enterprise-Switches der Serie S2805S entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der Switches vertraut machen und beschreibt, wie Sie sie in Ihrem Netzwerk einsetzen können. S2805S-24TF S2805S-24TF-P Zubehör Montagehalterung x2 Schraube x8 Gummipad x4 Netzkabel x1... -
Seite 15: Hardware-Übersicht
Hardware-Übersicht Ports an der Vorderseite S2805S-24TF RJ45 CONSOLE S2805S-24TF-P RJ45 CONSOLE Ports Beschreibung RJ45 10/100/1000BASE-T-Ports für Ethernet-Verbindungen SFP-Ports für 1G-Verbindungen CONSOLE Ein RJ45-Console-Port für die serielle Verwaltung... -
Seite 16: Leds An Der Vorderseite
LEDs an der Vorderseite S2805S-24TF RJ45 S2805S-24TF-P RJ45 LEDs Status Beschreibung Der Switch ist ausgeschaltet. Durchgehend grün Der Switch ist eingeschaltet. Das System wurde nicht gestartet. Das System wird hochgefahren oder ist Blinkt grün erfolgreich gestartet. Der Port ist nicht verbunden. Durchgehend orange Der Port ist mit 10M/100M verbunden. -
Seite 17: Taste An Der Vorderseite
Taste an der Vorderseite S2805S-24TF RESET S2805S-24TF-P RESET Taste Beschreibung Halten Sie das Gerät eingeschaltet und drücken Sie die Taste für etwa 6 RESET Sekunden, um das System auf die Werkseinstellungen zurückzusetzen. Installationsanforderungen Vergewissern Sie sich vor der Installation, dass Sie über Folgendes verfügen: Kreuzschlitzschraubendreher, M6-Schrauben und Kä... -
Seite 18: Standortumgebung
Standortumgebung Stellen Sie den Switch an einem stabilen Ort oder auf einer Arbeits äche auf, damit er nicht herunterfallen und zerbrechen kann. Stellen Sie sicher, dass die Spannung mit der auf dem Switch angegebenen Spannung übereinstimmt. Der Switch kann nur dann ordnungsgemäß funktionieren, wenn er an das richtige Netzteil angeschlossen ist. -
Seite 19: Rackmontage
Rack-Montage 1. Befestigen Sie die Montagehalterungen mit den mitgelieferten Schrauben an den beiden Seiten des Switches. 2. Befestigen Sie den Switch mit M6-Schrauben und Kä gmuttern am Rack. -
Seite 20: Erdung Des Switches
Erdung des Switches 5 0 / 6 0 0 V A C 1 0 0 - 2 4 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2. -
Seite 21: Anschließen Der Sfp-Ports
Anschließen der SFP-Ports 1. Verbinden Sie den kompatiblen SFP-Transceiver mit dem SFP-Port. 2. Schließen Sie ein Glasfaserkabel an den Glasfaser-Transceiver an. Schließen Sie dann das andere Ende des Kabels an ein anderes Glasfasergerät an. WARNUNG: Laserstrahlen können zu Augenschäden führen. Schauen Sie nicht ohne Augenschutz in die Bohrungen von Transceivern oder Glasfasern. -
Seite 22: Anschließen Der Stromversorgung
Anschließen der Stromversorgung 5 0 / 6 0 0 V A C 1 0 0 - 2 4 1. Stecken Sie das AC-Netzkabel in den AC-Netz-Port des Switches. 2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an. WARNUNG: Schließen Sie das Netzkabel nicht an, während das Gerät eingeschaltet ist... -
Seite 23: Kon Gurieren Des Switches Über Den Console-Port
I nternet Proto c ol Version 4 ( TC P/IPv4) Prop e r tie s General Yo u c a n g e t I P s e t t i n g s a s s i g n e d a u t o m a t i c a l l y i f y o u r n e t w o r k s u p p o r t s t h i s c a p a b i l i t y . - Seite 24 Fehlerbehebung Benutzername und Passwort vergessen 1. Verbinden Sie den seriellen Port des Kon gurationscomputers mit dem Console-Port des Switches und ö nen Sie HyperTerminal. 2. Schalten Sie den Switch aus und starten Sie ihn neu. Wenn auf der HyperTerminal-Ober- äche Press CTRL-B to enter the bootUtil angezeigt wird, drücken Sie Strg + B, um das Menü...
-
Seite 25: Produktgarantie
Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. Garantie: Für das Produkt gilt eine eingeschränkte Garantie von 2 Jahren auf Material- und Verarbeitungsfehler. - Seite 39 ハードウェアの概要 フロン トパネルポート S����S-��TF RJ�� CONSOLE S����S-��TF-P RJ�� CONSOLE ポート 説明 RJ�� イーサネッ ト接続用��/���/����BASE-Tポート �G接続用SFPポート CONSOLE シリアル管理用RJ��コンソールポート...
- Seite 50 Warning:This is a class A product. In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures. FS.COM GmbH hereby declares that this device is in compliance with the Directive 2014/30/EU, 2014/35/EU, 2011/65/EU and (EU)2015/863 .A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html.
