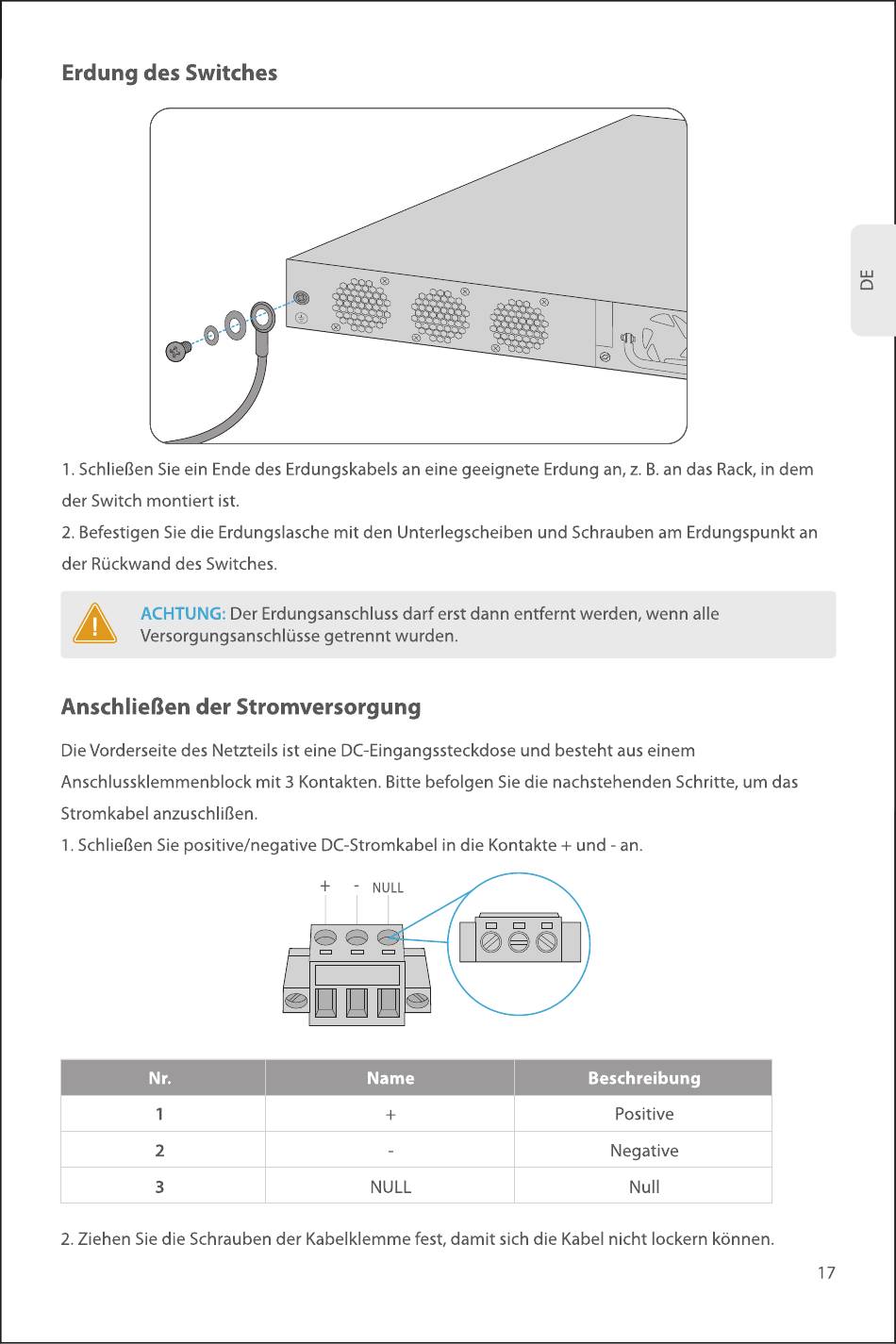

Erdung Des Switches; Anschließen - Fs Managed L2 Schnellstartanleitung

Erdung des Switches

00
1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem
der Switch montiert ist.
2. Befestigen Sie die Erdungslasche mit den Unterlegscheiben und Schrauben am Erdungspunkt an
der Rückwand des Switches.
ACHTUNG: Der Erdungsanschluss darf erst dann entfernt werden, wenn alle
Versorgungsanschlüsse getrennt wurden.
Anschließen der Stromversorgung
Die Vorderseite des Netzteils ist eine DC-Eingangssteckdose und besteht aus einem
Anschlussklemmenblock
Stromkabel anzuschlißen.
1. Schließen Sie positive/negative
2
3
2. Ziehen Sie die Schrauben
mit 3 Kontakten. Bitte befolgen Sie die nachstehenden Schritte, um das
DC-Stromkabel in die Kontakte + und - an.
NULL
Name
NULL
der Kabelklemme fest, damit sich die Kabel nicht lockern können.
oes
Beschreibung
Positive
Negative
Null
