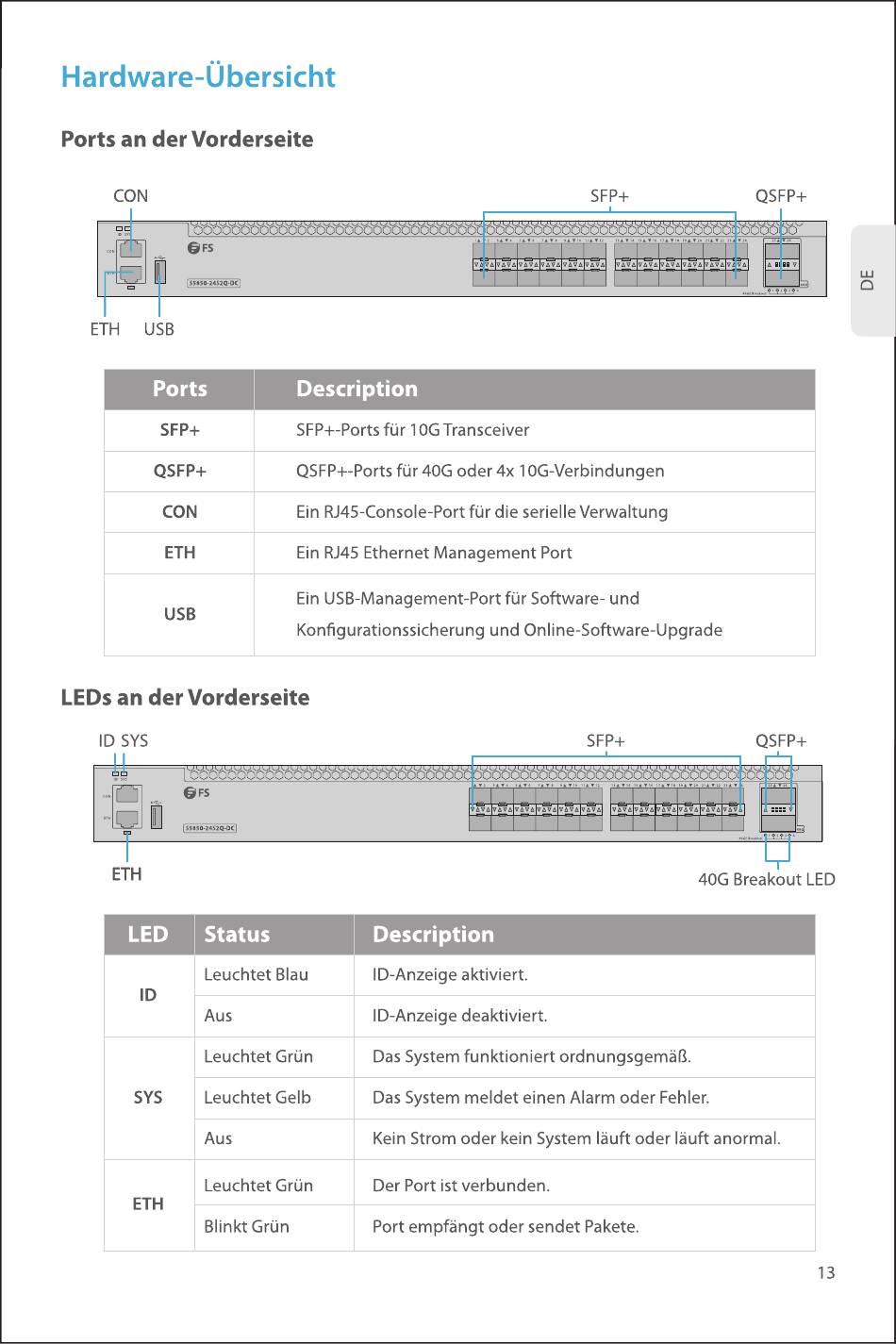

Hardware-Übersicht
Ports an der Vorderseite
CON
ETH USB
Ports
sFp+
QSFP+
CON
ETH
USB
LEDs an der Vorderseite
ID SYS
ETH
LED Status
Leuchtet
Aus
Leuchtet
sys Leuchtet
Aus
Leuchtet
ETH
Blinkt
Description
SFP+-Ports für IOG Transceiver
QSFP+-Ports für 40G Oder 4x 1OG-Verbindungen
Ein RJ45-Console-Port für die serielle Verwaltung
Ein RJ45 Ethernet Management Port
Ein USB-Management-Port für Software- und
Konfigurationssicherung
Description
ID-Anzeige aktiviert.
Blau
ID-Anzeige deaktiviert.
Grün Das System funktioniert
Gelb Das System meldet einen Alarm Oder Fehler.
Kein Strom Oder kein System läuft Oder läuft anormal.
Grün Der Port ist verbunden.
Grün Port empfängt Oder sendet Pakete.
und Online-Software-Upgrade
SFP+
ordnungsgemäß.
40G Breakout LED
